Практическая работа №5
ПОСТРОЕНИЕ ПЛОСКОЙ ДЕТАЛИ

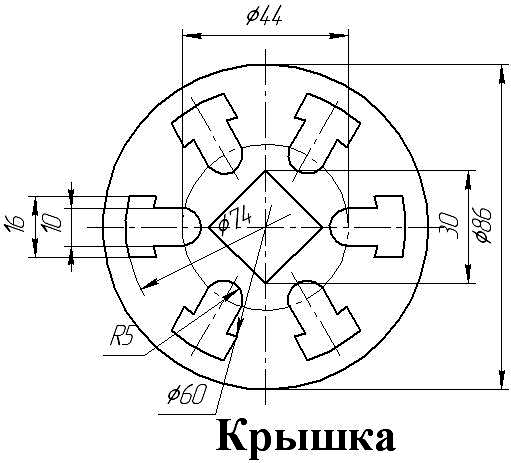

Задание на графическую работу. На формате А4 выполнить по варианту задание. Оформить чертеж. Данные для выполнения взять из таблицы 7.

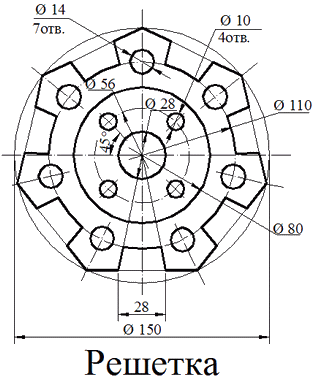

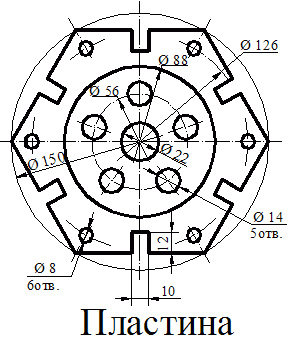

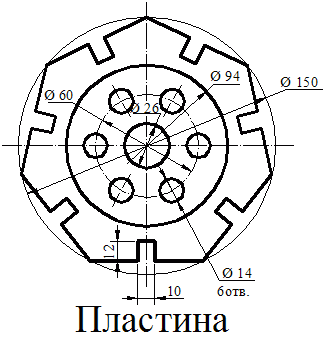

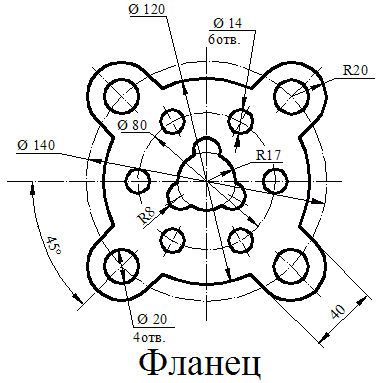

Таблица 7
|
1 2 3 4 |
|
|
|
|

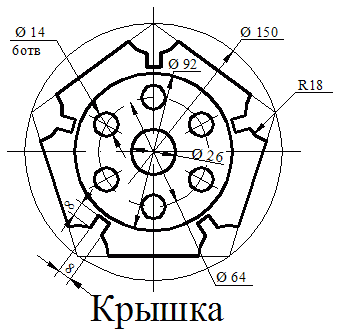

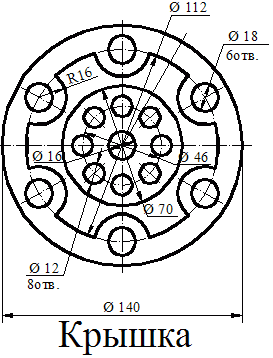

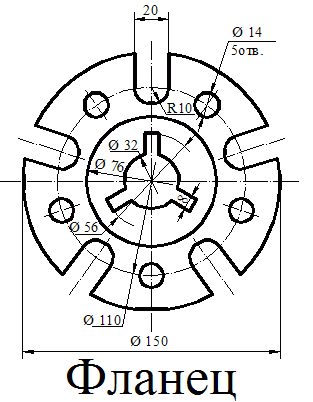

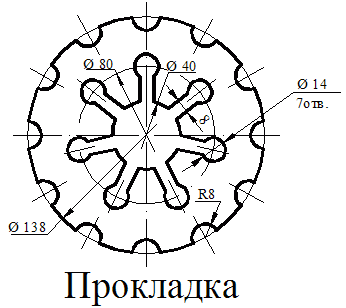

Окончание таблицы 7
|
5 6 |
|
|
7 |
8 |
|
9
|
0 |
Основная литература:
Чекмарев А.А. Инженерная графика. Машиностроительное черчение: Учебник / А.А. Чекмарев. - М.: НИЦ ИНФРА-М, 2015. - 396 с.: ISBN 978-5-16-010353-2
Инженерная графика [Электронный ресурс] : учебник / Н. П. Сорокин [и др.] ; под ред. Н. П. Сорокина. - Москва : Лань, 2011. - 400 с.
Дополнительная литература:
Боголюбов, С. К. Инженерная графика [Электронный ресурс] : Учебник для средних специальных учебных заведений / С. К. Боголюбов. - 3 изд., испр. и доп. М. : Машиностроение, 2009. - 392 с. : ISBN 5-217-02327-9.
Сборник задач по курсу инженерной графики для программированного контроля знаний [Электронный ресурс] / С. М. Демьянова [и др.]. - Переизд. - Москва : МИФИ, 2009.
Талалай, П. Г. Начертательная геометрия. Инженерная графика [Электронный ресурс] : учеб. пособие : учеб. пособие / П. Г. Талалай. - Москва : Лань, 2010. - 254 с. - Чекмарев А. А.
Примеры основных позиционных и метрических задач начертательной геометрии. Учеб. пособие/Зайцев Ю. А. и др..-Саратов.:СГТУ.,-2011.-156 с.
СОДЕРЖАНИЕ
|
Введение |
2 |
|
Практическая работа №4 ПОСТРОЕНИЕ ПЛОСКИХ ДЕТАЛЕЙ ПО ИНДИВИДУАЛЬНЫМ ЗАДАНИЯМ |
2 |
|
Приложение 1ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ЗАДАНИЙ |
17 |
|
Практическая работа № 5 ПОСТРОЕНИЕ ПЛОСКОЙ ДЕТАЛИ |
21 |
|
Литература |
23 |
Компьютерная графика в системе
АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ КОМПАС
Часть 2
Методические указания к выполнению практической работы по разделу «Компьютерная графика» студентам направлений:
3.03.02 «Электроэнергетика и электротехника»,
18.03.01 «Химическая технология»,
15.03.02 «Технологические машины и оборудование»,
15.03.05 «Конструкторско-технологическое обеспечение машиностроительных производств»,
13.03.01 «Теплоэнергетика и теплотехника»,
27.03.04 «Управление в технических системах»
заочной формы обучения
Составила: Марьина Надежда Леонидовна
