Алгоритм построения сопряжения

Рис.65. Сопряжение окружностей

Выполнить чертёж детали и нанести размеры согласно рис. 65.

1. Активизируйте команду Отрезок на Компактной панели Геометрия. На Панели свойств выберите стиль линииОсевая.Отчертите горизонтальную и вертикальную осевые произвольной длины и расположите их в правой части чертежа. Параллельно горизонтальной оси отчертите две параллельные вспомогательные прямые на расстоянии 110/2 мм и от вертикальной оси на расстоянии 56 мм.

2. На пересечении вертикальной оси и нижней вспомогательной прямой установите две окружности с осями диаметрами 18мм и 30мм, сменив стиль линии на Основную.

3. Выполните копирование построенных окружностей.Выделите окружности,на панели Редактирования команды копирования станут активными. Используя команду Копирование, выполните копирование остальных окружностей. Нажмите на кнопку Прервать команду .

4. Постройте сопряжения. Удерживая кнопку-пиктограммуОкружность выберите кнопку Окружность касательная к двум кривым .На Панели свойств введитерадиус 105 и последовательно укажите ЛКМ на верхнюю и нижнюю окружности, точки сопряжения показаны крестиком (рис. 66). Из появившихся фантомов выберите окружность, аналогичную скруглению на рис.65. Зафиксируйте окружность ЛКМ и нажмите на кнопку Создать

объект на Панели свойств.

5. Постройте остальные сопряжения радиусом 62 мм,

используя аналогичные команды.

6. Удалите лишние линии, используя команду Усечь кривую на панели Редактирования .

7. Проставьте размеры.

8. Над чертежом напишите текст – Сопряжение.

9. Удалите вспомогательные прямые на всех изображениях: Редактор – Удалить – Вспомогательные кривые и точки – Во всех видах.

10. Сохраните чертёж.

11. Окончательно проверьте правильность построенных изображений и выведите чертёж на печать.

Приложение 1

ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ЗАДАНИЙ

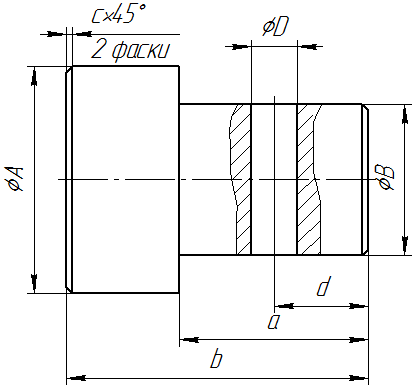

Данные для построения втулки

Таблица 3

№ варианта	Размеры, мм
	A	B	R	a	b	c	d
0	12	15	10	30	76	32	70
1	10	17	9	36	82	34	62
2	14	20	12	32	80	27	80
3	11	18	10	29	64	29	64
4	15	16	8	57	87	46	76
5	9	17	11	44	74	48	78
6	10	15	5	30	60	35	65
7	12	20	8	40	72	40	72
8	9	16	8	42	72	47	67
9	11	20	10	52	80	40	72

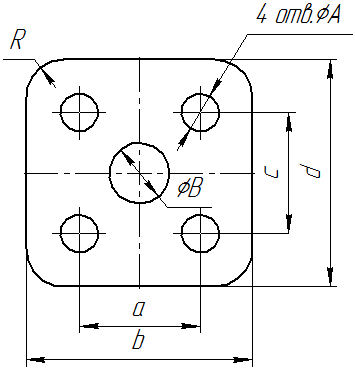

Данные для построения пластины

№ варианта	Размеры, мм
	A	B	D	a	b	c	d
0	50	20	9	20	78	1	15
1	64	32	14	40	80	2	14
2	56	24	12	48	76	1.6	18
3	70	40	15	63	83	1	27
4	60	30	12	64	90	2	25
5	72	34	9	65	85	1.6	23
6	80	48	16	66	88	2	28
7	58	30	9	28	78	1	17
8	73	36	14	45	86	1.6	22
9	67	28	10	60	90	2	24

Таблица 4

Данные для построения детали ключ

Таблица 5

№ варианта	Размеры, мм
	A	B	R1	R2	a	b	Кол-во вершин
0	34	90˚	86	10	20	90	3
1	35	80˚	80	13	26	96	4
2	40	86˚	86	9	18	104	5
3	32	68˚	90	11	22	86	6
4	28	90˚	92	12	24	82	6
5	36	80˚	85	15	30	78	3
6	27	70˚	80	9	18	90	4
7	25	76˚	87	10	20	80	5
8	30	74˚	90	13	26	75	6
9	22	60˚	88	12	24	93	4

Данные для построения сопряжения

Таблица 6

№ варианта	Размеры, мм
	a	b	A	B	R1	R2
0	121	62	20	33	115.5	68
1	134	68	22	37	128	76
2	108	55	18	29	103	61
3	105	53	17	28.5	100	60
4	102	52	17	28	98	58
5	98	50	16	27	94	55
6	95	48.5	16	26	91	54
7	100	51	16	27	95	56
8	127	64	21	35	121	71
9	101	51.5	17	28	96.6	57
