8.2.3 Устройство шинного интерфейса.
Устройство шинного интерфейса, иначе его называют устройством сопряжения с каналом (УСК), обеспечивает выполнение функций, связанных с формированием 20-разрядного физического адреса памяти, выборкой команд и обменом данными МП с ВУ.
В состав УСК входят:
- 20-разрядный сумматор адреса;
- четыре 16-ти разрядных сегментных регистра (DS,CS,SS,ES);
- 16-ти разрядный регистр адреса команд (РС);
- шесть 8-битных регистров очереди команд.
8.2.4 Операционное устройство(оу).
ОУ предназначено для выполнения операций по обработке данных. В состав ОУ входят:
- 16-ти разрядное АЛУ;
- восемь 16-ти разрядных регистров общего назначения (РОН):
AX, BX, DX, CX, DI, SI, BP, SP;
- регистр флагов состояния (RF).
Регистр флагов хранит девять флажков, шесть из которых отражают особенности выполнения арифметических и логических операций, остальные три флажка управляют действиями МП.

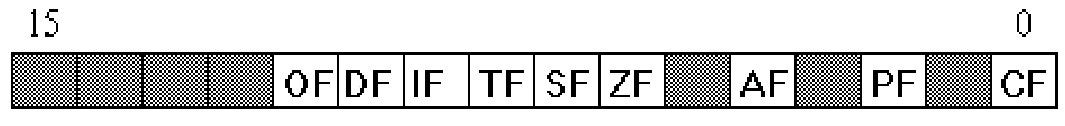

Формат регистра флагов показан на рис.8.3.
Рис.8.3
К первой группе флагов относятся: флаг переноса CF, флаг четности результата PF, флаг переноса тетрадный AF, флаг переполнения OF, флаг нуля ZF, флаг знака SF.
Вторую группу составляют флаги: флаг пошагового режима выполнения команд TF, флаг разрешения прерываний IF, флаг направления индексации DF.
8.3 Основные команды языка Ассемблер для мп i8086.
Система команд МП включает в себя шесть групп команд:
- команды пересылки данных;
- арифметические команды;
- логические команды;
- команды передачи управления;
- команды управления МП;
- команды анализа и преобразования строк.
Полное описание команд можно найти в / /. Здесь же рассмотрим основные характеристики и примеры использования наиболее применяемых команд первых пяти групп. В описании команд использованы имена и обозначения, смысл которых поясняется таблицей 8.1.
Таблица 8.1.
|
Сокращение |
Смысловое значение |
Обозначение |
Смысловое значение |
|
opr |
Операнд |
|
заменяется на |
|
src |
операнд- источник |
|
обменивается с |
|
dst |
операнд-получатель |
|
содержимое Х |
|
reg |
Регистр |
|
Логическое “И” |
|
addr[size] |
Адрес |
|
логическое «ИЛИ» |
|
EA |
эффективный адрес |
|
Логическое исклю-чающее “ИЛИ” |
|
data |
Непосредственный операнд |
|
инверсия Х |
8.3.1 Команды пересылки данных.
Различают четыре типа пересылок: общего назначения, с участием аккумулятора, адреса и флагов.
Пересылки общего назначения задаются с помощью четырех базовых команд: MOV- переслать, PUSH- занести в стек, POP- извлечь из стека, XCHG- обменять.
Описание команд пересылки данных общего назначения и примеры их использования приведены в таблице 8.2.
Таблица 8.2.
|
Название |
Мнемоника и формат |
Описание |
|
передать |
MOV dst,src |
|
|
занести в стек |
PUSH opr |
|
|
извлечь из стека |
POP opr |
|
|
обменять |
XCHG opr1,opr2 |
|
Пересылки с участием аккумулятора состоят из трех команд: IN- ввод, OUT-вывод, передача однобайтового или 2-х байтового элемента строки.
В отличие от рассмотренных выше пересылок общего назначения эти команды обязательно используют аккумулятор в качестве источника или места назначения операнда. Описание команд и примеры их использования приведены в таблице 8.3.
Таблица 8.3.
|
Название |
Мнемоника и формат |
Описание |
|
ввод данных |
IN reg,opr |
|
|
вывод данных |
OUT opr,reg |
|
В таблице 8.3 приняты обозначения:
(opr) - адрес порта ввода/вывода в reg;
((opr))- данные из порта с адресом в reg.
Команды пересылки однобайтового или двухбайтового элемента строки:
LODS byte/word ptr seg:[SI]
LODSB/LODSW
STOSB/STOSW
Данная команда загружает из памяти один байт в регистр AL или одно слово в регистр AX, которые адресуются регистровой парой DS:SI. После выполнения этой операции содержимое регистра SI увеличивается на один или два, в зависимости от длины операнда, вследствие чего устанавливается адрес следующего элемента. Команда обычно используется при работе с массивами данных.
Из команд пересылки адреса рассмотрим команду
LDS - загрузить указатель в сегментный регистр DS.
Команда имеет формат: LDS reg, addr32
Она инициализирует адрес сегмента данных и адрес регистра смещения содержимым переменной указателя, расположенной по адресу addr32, для обеспечения доступа к данным по адресу в этом указателе. Сегментный адрес помещается в регистр DS, а относительный адрес - в любой из общих или индексных регистров.
Пример команды:
LDS SI,MASPTR
При выполнении этой команды адрес первого элемента массива MAS, на который указывает MASPTR будет храниться в регистрах DS:SI.
Пример:
LDS SI,MASPTR
LODSW
Команды пересылки флагов включают четыре однобайтовые команды: LAHF- загрузить АН флагами; SAHF- запомнить АН в регистре RF; PUSHF- занести F в стек; POPF- извлечь из стека в F.
По команде LAHF осуществляется пересылка младшего байта регистра флагов RF в АН, а по команде SAHF- обратная пересылка.
Команды PUSHF и POPF аналогичны рассмотренным ранее.
