27.2. Основные стандарты мониторов (видеоадаптеров).
Сигналы, которые получает монитор: числа, символы, графическую информацию и сигналы синхронизации формируются видеокартой.
В настоящее время насчитывается более 30 модификаций различных типов видеокарт, различающихся конструкцией, параметрами и стандартами.
Рассмотрим основные стандарты, которые играют важную роль в развитии этого вида периферии.
Стандарт MDA.
В первой IBM PC (1978) на экране монитора могла отображаться только алфавитно-цифровая информация. Не было ни графиков, ни цветов. Первый видеоадаптер имел полное название Monochrome Display and Parallel PrinterAdapter(MDPPAилиMDA). Разрешающая способность адаптера 720 точек X 350 (по высоте). Алфавитно-цифровая информация отображалась на экране в 25 строк по 80 символов в каждой. Видеоадаптер допускал использование атрибутов: негативное изображение, повышенная яркость, подчёркивание и мерцание. Объём видеопамяти 64 бита – 128 Кбайт.
Спустя несколько месяцев IBM разработала видеоадаптер, который поддерживал графическое изображение и цвета – CGA (Color Graphics Adapter). Он обеспечивал отображение 4-х цветов при разрешающей способности 320X200 пикселей. Естественно, это было очень грубое изображение. Объём видеопамяти – 128 Кбайт.
Для повышения качества изображения, в первую очередь разрешение, в 1982 г. разработан стандарт HGC (Hercules Graphics Card) фирмы Hercules. Этот адаптер поддерживал на монохромном мониторе разрешение 720X350 точек. Поддерживает текстовый и графический режимы.
В 1984 году фирма IBM представила улучшенный графический адаптер EGA(EnhancedGraphicsAdapter). Этот адаптер позволяет эмулировать все режимы предыдущих адаптеров (MDA и CGA), но имел и дополнительные возможности. Например, при разрешающей способности 640X350 пикселей он мог одновременно воспроизводить 16 цветов из палитры 64 цвета. Объём видеопамяти – 128 бит – 512 Кбайт.
Стандарт VGA.
Хотя видеоадаптер VGA был представлен IBM в 1987 году, до недавнего времени он по прежнему оставался одним из самых распространённых. Полностью совместим со стандартами более низкого разрешения, что обеспечивает преемственность существующего программного обеспечения. Все режимы, исключая графические с разрешением 640X480 пикселей используют вертикальную развёртку с частотой 70 Гц, что существенно снижает ощущаемое пользователем мерцание экрана. Частота развёртки для режима 640X480 составляет 60 Гц, частота строчной развёртки 31,5 кГц, что вдвое больше американского телевизионного стандарта. Стандарт был разработан для ПК IBM PS/2.
Стандартная VGA карта поддерживает 16 цветов. Однако количество цветов может быть увеличено до 256 в зависимости от объёма видеопамяти.

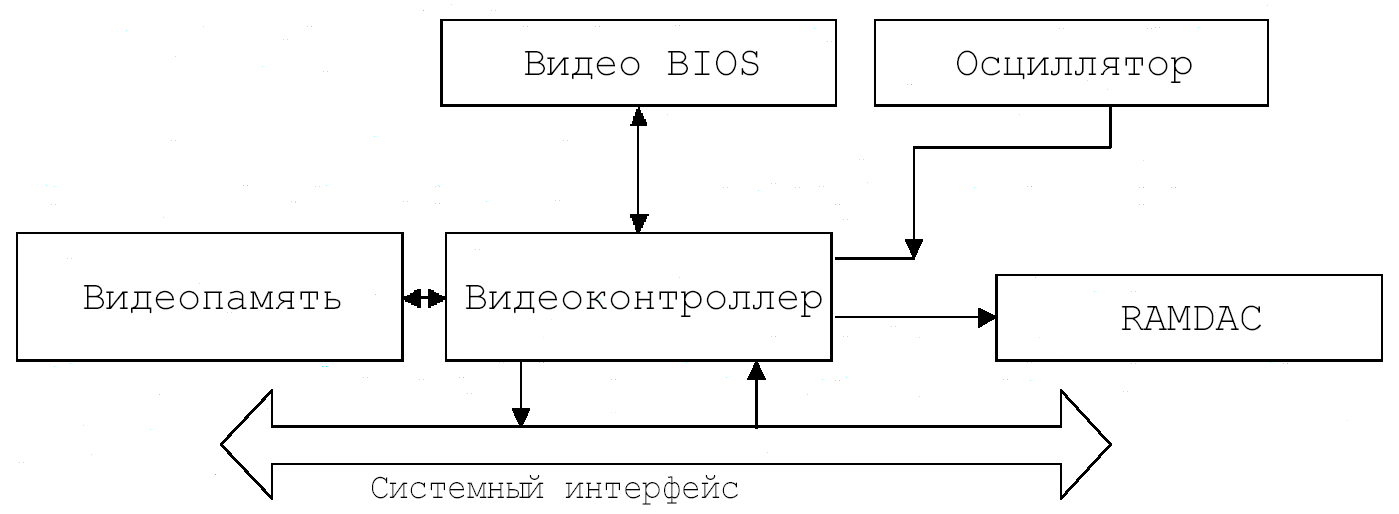

Упрощенная структурная схема видеоадаптера VGA приведена на рис.27.1. Основными узлами являются собственно контроллер (как правило, заказная БИС - ASIC), видеоBIOS, видеопамять, специальный цифроаналоговый преобразователь (RAMDAC,RandomAccessMemoryDigitaltoAnalogConverter), кварцевый осциллятор (один или несколько) и микросхемы интерфейса с системной шиной.
Рис.27.1.
Видеоадаптер SVGA (Super VGA)
Отличительными особенностями видеоадаптеров SVGA принято считать следующие:
- использование 16 и 256-цветных режимов с разрешением 1024 на 768 точек;
- применение новых цифроаналоговых преобразователей RAMDAC (8 разрядов на цвет вместо 6);
- от 512 Кб до 4 Мб видеопамяти;
- поддержка аппаратного курсора;
- 16 разрядная шина данных (у VGA обычно 8);
- 16 разрядная ВидеоBIOS (у VGA обычно 8);
- двухпортовые микросхемы памяти (VideoRAM);
- программируемый кварцевый генератор и т.д.
Базовый стандарт VGA поддерживается почти всеми программами, а для работы в режимах более высокого разрешения необходимо устанавливать специальные программы-драйверы.
Ассоциация VESA предложила свой стандарт на новые видеоадаптеры, который в настоящее время поддерживают большинство фирм производителей. Стандартным режимом для него является 800*600 точек и поддержкой 16 цветов. Для него достаточно 256 Кб, а для всех остальных режимов - не менее 512 Кб.
