ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – ПРИНЦИП РАБОТЫ
Излучающий элемент
Светоизлучающий диод преобразует электрический сигнал в монохромный световой сигнал. В датчиках Osiconcept используются бихромные диоды.
i |
Infrared emission |
Red emission |
|
W.L : 890 nm |
|||
|
W.L: 660 nm |
||
|
|
Принимающий элемент
В результате фотолюминесцентного эффекта в облучаемом фотодиоде генерируется электрический ток. В датчиках Osiconcept используется специальная оптическая микросхема OPIC.
i
3
ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Луч блокируется объектом
Луч блокируется объектом
Передатчик |
Приёмник |
Thru-beam system |
|
|
|
|
|
Режим сквозного |
|
|
луча |
Передатчик |
Отражатель |
|
|
|
|
Приёмник |
|
Reflex system |
|
|
|
|
|
Режим отражения |
Луч отражается объектом
Передатчик
Приёмник
Diffuse system Режим рассеивания
4

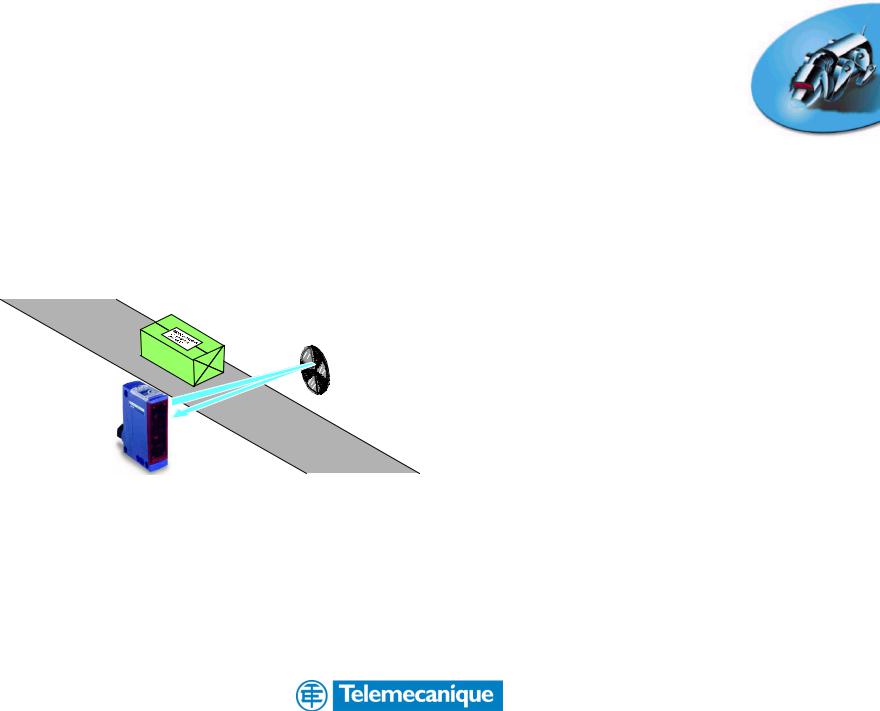

ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Режим рассеивания
Преимущества :
– |
Один продукт (излучатель и приёмник) |
– |
Распознавание объектов с большим |
|
коэффициентом отражения (0.6 - 0.9) |
Недостатки :
–
–
–
–
Маленькое рабочее расстояние
Чувствительность в отражающим свойствам объекта (состоянию и цвету поверхности)
Мёртвая зона Чувствительность к фону
5

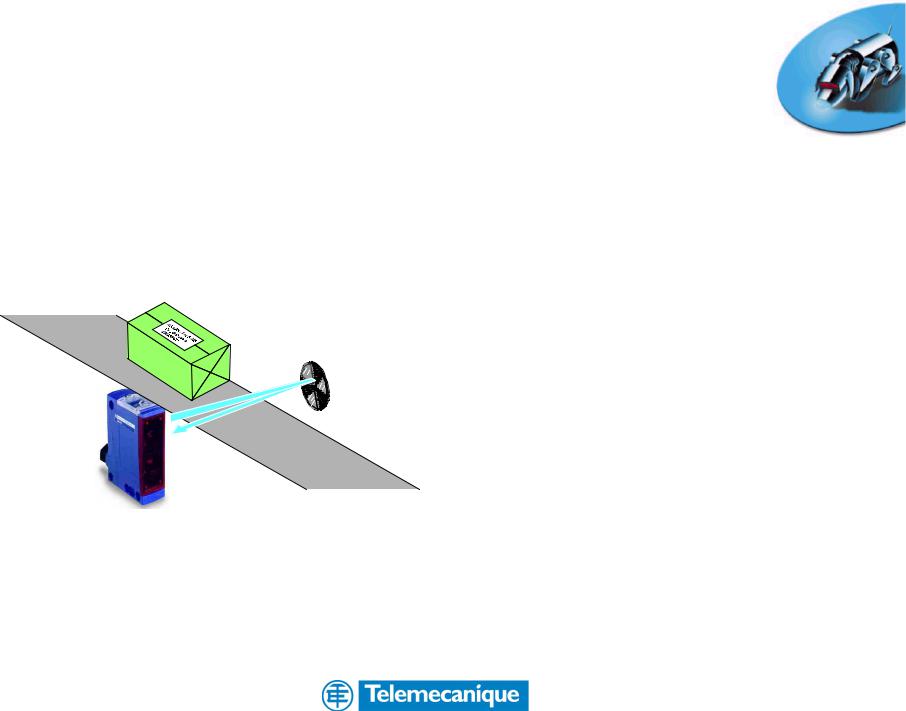

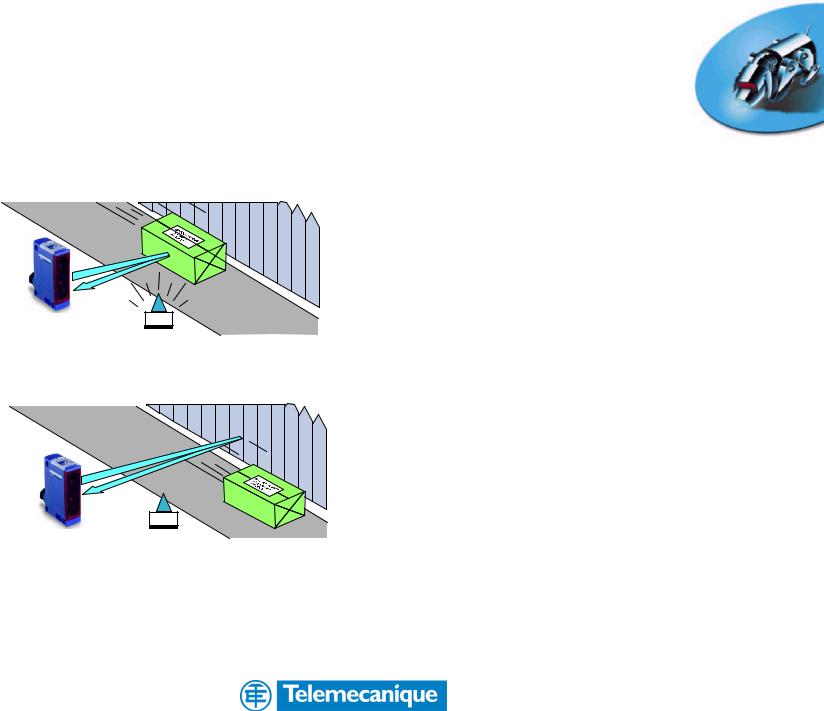

ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Режим рассеивания с подавлением фона
Преимущества :
– |
Один продукт (излучатель и приёмник) |
– |
Распознавание объекта вне зависимости |
ON |
от фона |
|
|
– |
Распознавание объекта на определённом |
|
расстоянии, вне зависимости от объекта |
Недостатки :
– |
Маленькое рабочее расстояние |
– |
Мертвая зона |
OFF |
|
6

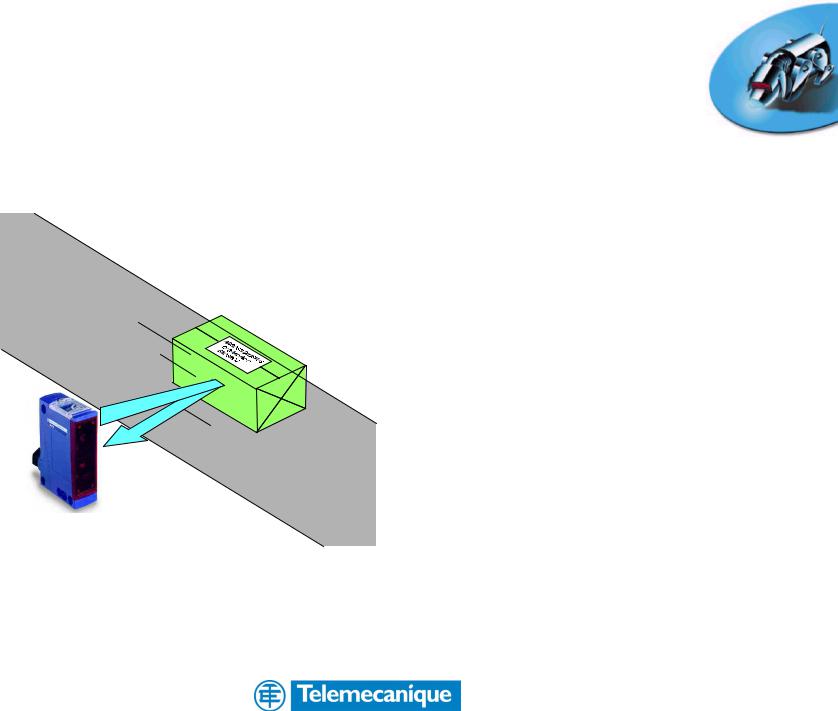

ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Режим отражения
Преимущества :
– |
Маленькое или среднее рабочее расстояние |
– |
Один продукт (излучатель и приёмник) |
– |
Лёгкая установка |
Недостатки :
– |
Чувствительность к блестящим объектам |
– |
Мёртвая зона, в зависимости от типа |
|
рефлектора |
Примечания : |
|
– |
В общем случае объект должен быть больше |
|
детектора |
– |
Возможна интерференция (блестящий |
|
объект или фон) |
7
ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Режим поляризованного отражения
Преимущества :
– |
Маленькое или среднее рабочее |
|
расстояние |
– |
Один продукт (излучатель и приёмник) |
– |
Лёгкая установка |
– |
Обнаружение блестящих объектов |
Недостатки : |
|
– |
Мёртвая зона с рефлектором диаметром |
|
80мм (нет мёртвой зоны с рефлектором |
|
диаметром 50мм). |
Примечание : |
|
– |
В общем случае объект должен быть |
|
больше детектора |
– |
Некоторые пластиковые материалы |
|
(плёнка, упаковка) деполяризуют свет |
8

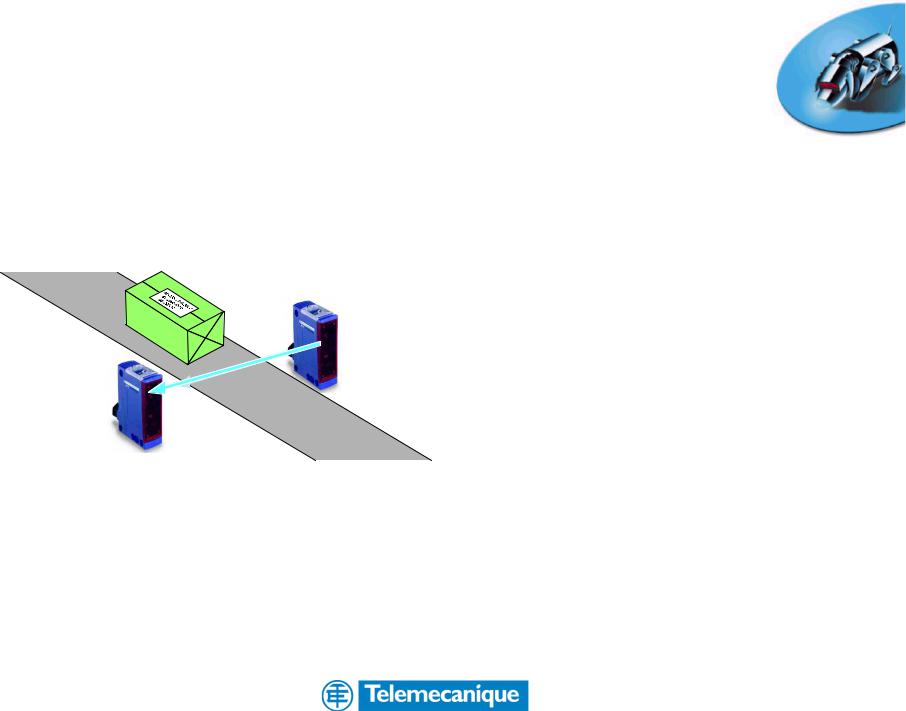

ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Режим сквозного луча
ÿ
Преимущества :
–Используется для больших расстояний
–Точное и надёжное обнаружение
–Пригоден для сложных сред
–Обнаружение светящихся объектов
–Нет мёртвой зоны
Недостатки :
–Необходимо два продукта, отдельно излучатель и приёмник
–Сложная настройка для больших расстояний
Примечание :
Диаметр луча известен и определяет минимальный размер объекта
9

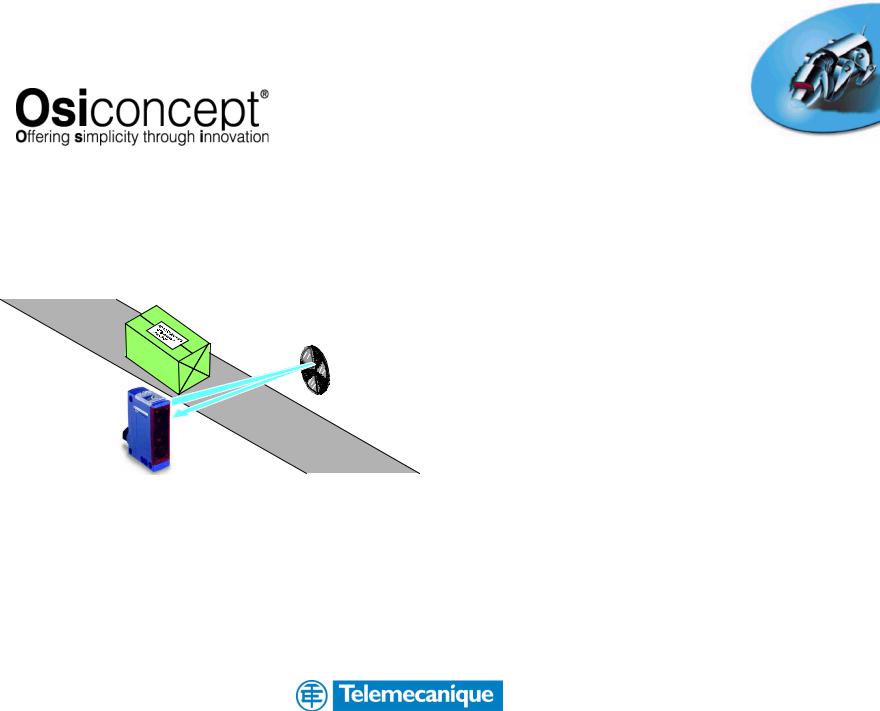

ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ – РЕЖИМЫ РАБОТЫ
Osiconcept 5 режимов в 1 продукте
Преимущества :
–
–
1 продукт для всех случаев обнаружения
Автоматическая конфигурация простым нажатием на кнопку
–Автоматическая активизация выходного сигнала при обнаружении объекта
–5 режимов в 1 продукте
–режим рассеивания
–режим рассеивания с подавлением фона
–режим отражения и поляризованного отражения
–режим сквозного луча
