9.4. Аксонометрические проекции окружности
Окружность в аксонометрической проекции представляет собой эллипс, Построение эллипса сравнительно сложно, поэтому его заменяют овалом. Овал - это кривая, по очертанию похожая на эллипс, но строится при помощи циркуля.
9.4.1. Окружность в прямоугольной изометрии
Окружности, вписанные в грани куба ( рис 9.6а ), проецируются в эллипсы, В прямоугольной изометрии все три эллипса одинаковы по форме, равны друг другу, но расположены различно (рис 9.6.б) . Их малые оси всегда располагаются по направлению отсутствующей в данной плоскости аксонометрической оси, а большая ось к ней перпендикулярна.
Большая ось=1,22D
117
Существует несколько способов построения окружности в
изометрической проекции.
Первый
способ.
Строят ромб со стороной, равной D
окружности. Точки А и В - центры больших
дуг радиуса
R,
Точки С и Е - центры малых дуг радиуса
г. Точки 1, 2, 3. 4 - точки сопряжения дуг
(рис 9.7а ).

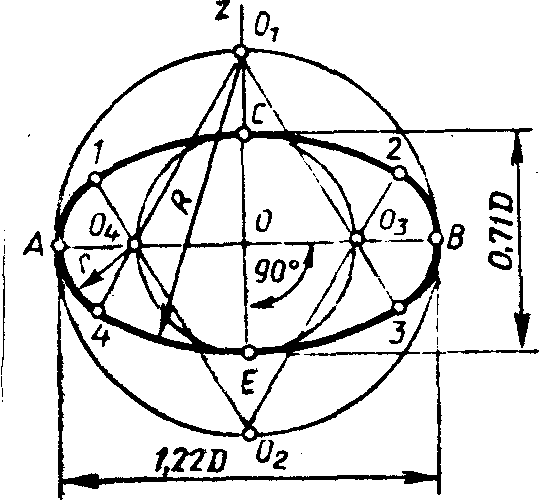

Второй способ. Проводят две окружности, одна - диаметром, равнымбольшой оси овала (АВ = 1,22 D), вторая - диаметром, равным малой оси (СЕ = 0,71 D). Точки OiиOi -центры больших дуг овала, а точки Оз и 04 - центры малых дуг. Точки 1,2,3, 4 - точки сопряжения дуг (|рис 9.7i, б).
Н
б
Рис.9.9
118
9.4.2. Окружность в прямоугольной диметрии
В прямоугольной диметрической проекции так же, как в прямоугольной изометрии, малые оси всех трех эллипсов расположены по направлению той аксонометрической оси, которая отсутствует в плоскости, содержащей эллипс.
На рис.9.9 показаны эллипсы, принадлежащие отдельнмм координатным плоскостям, и указаны размеры их осей. У эллипса, расположенного в плоскости x'0'z',большая ось равна 1,06 D., малая - 0,94 D.
Эллипсы, принадлежащие координатным плоскостям xОyиz'Oy'по величине и форме одинаковы. Большие оси этих эллипсов равны 1,06 D,малые - 0,35 D.
На риc.9.9 дано построение диметрического овала для окружности диаметра D, расположенной в плоскости x'Oz
Рис 9.9
На рис.9.10 приведено построение диметрических овалов, заменяющих эллипсы, для окружностей, расположенных в плоскостях Н и W, Эти овалы одинаковы по форме и величине. Малая ось имеет направление той аксонометрической оси, которая отсутствует в плоскости, содержащей эллипс, большая ось к ней перпендикулярна.
Рис 9.10
19
Последовательность построения такая (рис 9.11, а): от центра О' на продолжении малой оси эллипса откладываем размер 1,06 D (величину большой оси). Получаем точку O1- центр нижней дуги радиуса R, Из точки О2 этим же радиусом проводим верхнюю дугу овала. От точек А и В откладываем размеры малой оси, уменьшенной в четыре раза, т.е. EF / 4. Из полученных центров Оз, О4 проводим дуги радиуса R1= O'E/2. Точки сопряжения 5 и 6 находим, соединяя прямой точки O1 и О4(О2 и О4) и
продолжая эту прямую до пересечения с дугой.
Построение овала в плоскости W (рис 9.11 б) аналогично построению овала в плоскости Н.
а Рис.9.11
