Расчётная работа по теме:

Дешифратор

Преподаватель

__________ В.А. Потехин

«__»________2011г.

Студент гр. 169

___________ Жидолович С.В.

«__»_________2011г.

2011

Задание №22

Реализовать с помощью дешифратора логическую последовательность на выходе 1101111101000101.

Итак, мы видим, что количество выходов m = 16, тогда дешифратор будет четырех разрядный (2⁴ = 16).

Каждой кодовой комбинации на входах дешифратора соответствует активный уровень только на одном из выходов.

В основе дешифратора состоят логические ячейки И.

Запишем таблицу входов.

Таблица 1 – Входы логических ячеек

B	C	D	E	F	G	H	J	K	L
Y0	Y1	Y3	Y4	Y5	Y6	Y7	Y9	Y13	Y15

На рисунке 1 изображена рабочая схема дешифратора с подключением соответствующих входов. Т.к. дешифратор инвертирует выходы, мы берем значение y_m = 0 в нашей заданной последовательности (а это: y_0, y_1, y_3, y_4, y_5, y_6, y_7, y₉, y_13, y₁₅ ). Логическое перемножение этих выходов даст нам исходную логическую последовательность.

Рисунок 1 – Дешифратор на 4 вход

На рисунке 1:

M= y₀ & y₁;

N = y₃ & y₄;

P = y₅ & y₆;

Q= y₇ & y₉;

R= y₁₃ & y₁₅;

S= M& N;

T= P& Q

V= S& T

W =V &R ;

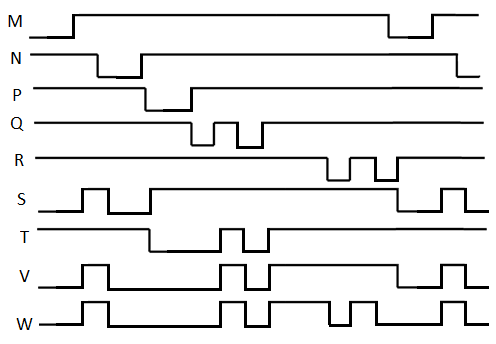

Для иллюстрации нашей логической последовательности (W), построим эпюры (рисунок 2).

Рисунок 2 – Эпюры

Нас интересуют те такты, где имеется единица. По эпюрам, изображённым на рисунке 2 можно сделать вывод, что светодиод загорится на 2,8,10,11,12,14,18тактах.
