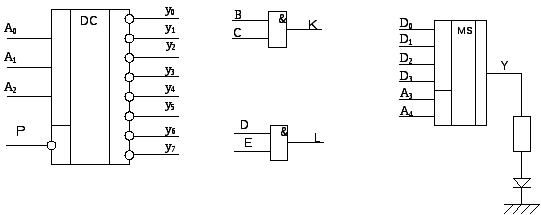

Исходные данные:

Входы	B	C	D	E	D0	D1	D2	D3	A3	A4

Изобразим эпюры напряжения:

Вывод.

Из эпюров видно, 1 2 3 4 5 6 7 8

A ₁ 0 0 1 1 0 0 1 1

A ₂ 0 0 0 0 1 1 1 1

Y 0 0 1 1 1 1 1 1

Светодиод будет гореть, когда на выходе хотя бы одна единица, то есть в позиции 3, 4,5,6,7,8. Входы D_1, D_2, D_2, так как 0*0-D₀

0*1-D₁

1*0-D₂

1*1-D₃
