Топологии локальных сетей
Существует много схем соединения компьютеров в сеть. Эти схемы называют топологиями сети. Каждая топология имеет свои преимущества. Наиболее широко используются:

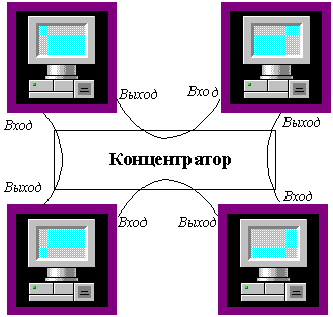

2) звездообразная топология, когда компьютеры соединяются через центральное устройство, называемое хабом. Преимущества: надежность, т.к. при нарушении кабеля одного из компьютеров только он теряет связь с сетью, которая продолжает работать. Недостаток: необходимость хаба.
ХАБ
ВыходВход
Вход
Выход
Сетевое оборудование
В большинстве случаев, чтобы подключить компьютер к сети, в нем надо установить плату сетевого адаптера, которая обеспечивает связь компьютера с сетевым кабелем. Основной физической составляющей сети является кабельная система, которая реализуется с помощью коаксиальных кабелей, кабелей типа витых пар, оптоволоконных кабелей и др. Основные сведения о них приведены в таблице.
|
Тип |
Скорость |
Описание |
Концентратор |
Открытая проводка |
|
Ethernet на коаксиальном кабеле с разъемами |
2 Мбит/с |
Сравнительно старая технология 10Base2 использует для соединения компьютеров коаксиальный кабель, отличный от используемого для кабельного телевидения. Все компьютеры подключаются последовательно. Каждый компьютер подключается к кабелю с помощью T-образного соединителя BNC, а на концах кабеля должны стоять 50-омные терминаторы. При добавлении в сеть компьютер подключается к одному из концов цепочки. 10Base2 поддерживает скорость передачи данных до 2 Мбит/с. |
Нет |
Да |
|
Ethernet на витой паре с разъемами RJ-45 |
10-100 Мбит/с |
Наиболее распространенный на сегодняшний день тип сети. Используемая медная витая пара выглядит немного толще, чем обычный телефонный провод. Для подключения компьютеров используется концентратор, позволяющий расширять сеть посредством централизованного подключения компонентов. Данные, приходящие на один из портов концентратора, копируются на другие порты и становятся видны всем подключенным устройствам. |
Да |
Да |
|
Телефонная линия |
1-10 Мбит/с |
Сети данного типа используют существующие телефонные линии, но работают в другом частотном диапазоне, чтобы не создавать помех для обычных телефонных разговоров. Каждое телефонное гнездо RJ-11 становится портом сети, что устраняет потребность в концентраторе. Спецификация стандарта HomePNA (Home Phoneline Networking Alliance) 2.0 предусматривает скорость передачи данных до 10 Мбит/с. Это новая технология, поэтому для получения сведений о настройке и ограничениях рекомендуется ознакомиться с документацией изготовителя. |
Нет |
Телефонное гнездо |
|
Линия электропередачи |
1-10 Мбит/с |
Сети на базе линий электропередачи аналогичны сетям на базе телефонный линий, но используют для передачи данных между компьютерами электрическую проводку и розетки. Эта технология также не требует концентратора и может достигать скорости передачи данных в 10 Мбит/с. Это новая технология, поэтому для получения сведений о настройке и ограничениях рекомендуется ознакомиться с документацией изготовителя. |
Да |
До розетки электросети |
|
Беспроводные сети |
1-10 Мбит/с |
Беспроводные сети соединяют компьютеры без использования кабелей или других физических средств. Для передачи данных со скоростью до 10 Мбит/с используются специально выделенные радиочастоты. В настоящее время предлагаемые различными производителями аппаратные реализации беспроводной передачи данных значительно отличаются друг от друга. Некоторые беспроводные сети требуют наличия концентратора. В виду этого для получения сведений о настройке и ограничениях рекомендуется ознакомиться с документацией изготовителя. |
По-разному |
Нет |
Правила и поддерживающие их программы, с помощью которых компьютеры "разговаривают" в сети, называются сетевым протоколом. Протоколы позволяют находить компьютеры в сети, обмениваться информацией и поддерживать целостность передаваемых данных. Наиболее распространенным является протокол TCP/IP.
