7 Контроль симметричности.

7.1. Симметричность паза и наружной поверхности.

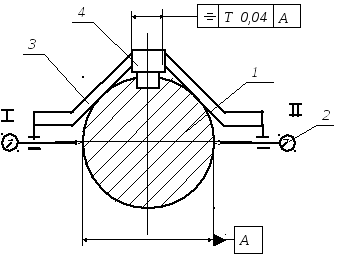

1 – проверяемая деталь,

2 – индикаторное приспособление,

3 – оправка,

4 – измерительная головка.

Технические требования: контроль симметричности производят путем измерения расстояний между поверхностями. Полуразность этих расстояний, измеренных по обе стороны базовой оси, равна отклонению от симметричности ( ǀ , ǁ -- различные положения индикаторного приспособления при контроле.)
