2. Контроль отклонений формы цилиндрических поверхностей.

2.4. Отклонение от прямолинейности оси ( изогнутость оси ).

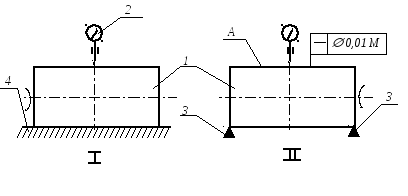

1 – проверяемая деталь,

2 – измерительная головка,

3 – ножевые опоры,

4 – плоский стол.

Техническое требование: Допуск прямолинейности оси поверхности А 0,01 мм. ( допуск зависимый ).

Способ измерения: Измерительный наконечник устанавливается перпендикулярно оси контролируемой детали, располагаемой на консольной плите ( ǀ ) или на ножевых опорах ( ǁ ).
