2. Контроль отклонений формы цилиндрических поверхностей.

2.3. Огранка и овальность.

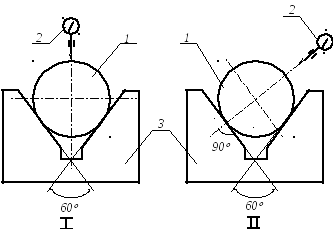

1 – проверяемая деталь,

2 – измерительная головка,

3 –призма.

Способ измерения: Значение отклонения от круглости ( огранки и овальности) определяется пересчетом показания измерительной головки ( размаха между двумя предельными положениями стрелки при повороте детали в призме ) с учётом числа граней, угла призмы и расположения направления измерения: ǀ -- симметричная схема; ǁ -- несимметричная схема.
