6. Контроль соосности.

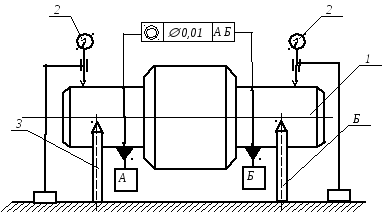

6.1. Соосность двух поверхностей относительно общей оси.

1 – проверяемая деталь,

2 – измерительная головка,

3 – ножевые опоры.

Технические требования: Допуск соосности поверхностей А и Б относительно общей оси  0,01 мм.

Способ измерения: Изделие базируется по обеим проверяемым поверхностям в их средних сечениях.
