3. Контроль параллельности.

3.2. Параллельность оси относительно плоскости.

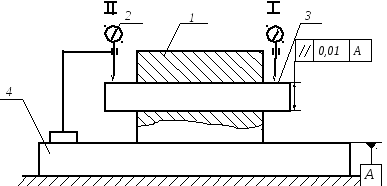

1 – проверяемая деталь,

2 – измерительная головка,

3 – контрольный валик (оправка),

4 -- проверочная плита.

Техническое требование: Допуск параллельности оси отверстия относительно поверхности А 0,01 мм.

Способ измерения: Отклонение от параллельности оси относительно плоскости определяется как разность показаний измерительной головки в двух положениях ( ǀ и ǁ ) на заданной длине нормируемого участка.
