3. Контроль параллельности.

3.1. Параллельность плоскостей.

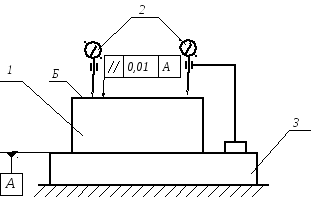

1 – проверяемая деталь,

2 – измерительная головка,

3 – проверочная плита.

Техническое требование: Допуск параллельности поверхности Б относительно поверхности А 0,01 мм.

Способ измерения: Контроль параллельности поверхностей осуществляется с помощью проверочной плиты, на которой деталь устанавливают базовой поверхностью, и измерительной головки, перемещающейся параллельно плоскости проверочной плиты. Определяют разность показаний головки в различных точках проверяемой поверхности.
