4. Контроль перпендикулярности.

4.4 Торцовое биение

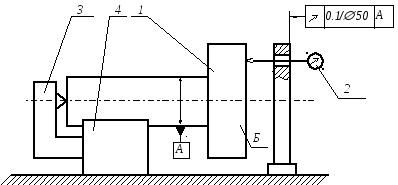

1 – проверяемая деталь,

2 – измерительная головка,

3 – упор,

4 – призма.

Техническое требование: Допуск торцевого биения поверхности Б относительно оси поверхности А 0,1 мм на диаметре 50 мм.

Способ измерения: Измерение торцевого биения производят на заданном диаметре или на наибольшим диаметре торцевой поверхности.
