Эллиптическая поляризация с коэффициентом эллиптичности, равным 0,4.
Для получения такой поляризации горизонтальный волновод настроим на подавление 50, а вертикальный – на 20.
Таблица 4. Эллиптическая поляризация. Коэффициент эллиптичности = 0,4
|
ϴ, град |
α, В*В |
Анорм., В |
Анорм, дБ |
|
0 |
0,095 |
1 |
0 |
|
10 |
0,092 |
0,984084 |
-0,06968 |
|
20 |
0,085 |
0,945905 |
-0,24152 |
|
30 |
0,073 |
0,876596 |
-0,572 |
|
40 |
0,058 |
0,781362 |
-1,07148 |
|
50 |
0,042 |
0,66491 |
-1,77237 |
|
60 |
0,026 |
0,523148 |
-2,81375 |
|
70 |
0,018 |
0,435286 |
-3,61226 |
|
80 |
0,014 |
0,383886 |
-4,15798 |
|
90 |
0,013 |
0,369922 |
-4,3189 |
|
100 |
0,014 |
0,383886 |
-4,15798 |
|
110 |
0,016 |
0,410391 |
-3,86802 |
|
120 |
0,024 |
0,502625 |
-2,98756 |
|
130 |
0,036 |
0,615587 |
-2,10711 |
|
140 |
0,051 |
0,732695 |
-1,35077 |
|
150 |
0,065 |
0,82717 |
-0,82405 |
|
160 |
0,076 |
0,894427 |
-0,48455 |
|
170 |
0,084 |
0,940325 |
-0,26722 |
|
180 |
0,088 |
0,962453 |
-0,1662 |
|
190 |
0,084 |
0,940325 |
-0,26722 |
|
200 |
0,078 |
0,90612 |
-0,42815 |
|
210 |
0,068 |
0,846043 |
-0,72607 |
|
220 |
0,053 |
0,746924 |
-1,26724 |
|
230 |
0,039 |
0,640723 |
-1,93329 |
|
240 |
0,028 |
0,542897 |
-2,65283 |
|
250 |
0,016 |
0,410391 |
-3,86802 |
|
260 |
0,013 |
0,369922 |
-4,3189 |
|
270 |
0,014 |
0,383886 |
-4,15798 |
|
280 |
0,014 |
0,383886 |
-4,15798 |
|
290 |
0,015 |
0,39736 |
-4,00816 |
|
300 |
0,023 |
0,492042 |
-3,07998 |
|
310 |
0,036 |
0,615587 |
-2,10711 |
|
320 |
0,053 |
0,746924 |
-1,26724 |
|
330 |
0,068 |
0,846043 |
-0,72607 |
|
340 |
0,08 |
0,917663 |
-0,37317 |
|
350 |
0,089 |
0,967906 |
-0,14167 |

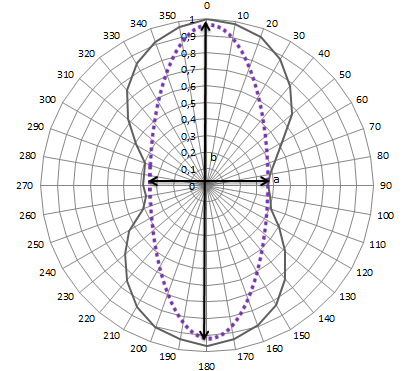

Рисунок 5 – Эллиптическая поляризация
Из графика видно, что мы получили эллиптическую поляризацию. Рассчитаем коэффициент эллиптичности:
