2.6. Осветлители-перегниватели
Осветлители-перегниватели обычно устраиваются на очистных станциях производительностью до 30000 м3/сут. Они предназначаются для отстаивания сточных вод и сбраживания образующегося при этом осадка. Конструктивно они состоят из осветлителей с естественной аэрацией и концентрически расположенных вокруг них перегнивателей. Схема осветлителя-перегнивателя приведена на рисунке 6.
Расчет осветлителя-перегнивателя рекомендуется производить в следующей последовательности: первоначально рассчитывают осветлитель с естественной аэрацией, а затем перегниватель.
2.6.1. Расчет осветлителя с естественной аэрацией
Осветлитель устраивается на базе вертикального первичного отстойника. Поэтому расчет его надо начинать с выбора диаметра D0и строительной высотыH0. Так как диаметр вертикального отстойника может меняться в пределах от 4 до 9 м [18], то диаметр осветлителя можно также принимать в этих пределах; для получения наименьшего числа сооружений лучше принимать наибольшее значение диаметра; то естьD0= 9 м [16]. Максимальную высоту зоны осаждения в первичных вертикальных отстойниках следует приниматьhц= 3,8м (от 2,7 до 3,8 м) [16]. С учетом этого строительная высота осветлителяH0, м, составит:
, (47)
где
,d0= 0,4–0,5 м,
hб= 0,3 м, аα≥ 500.

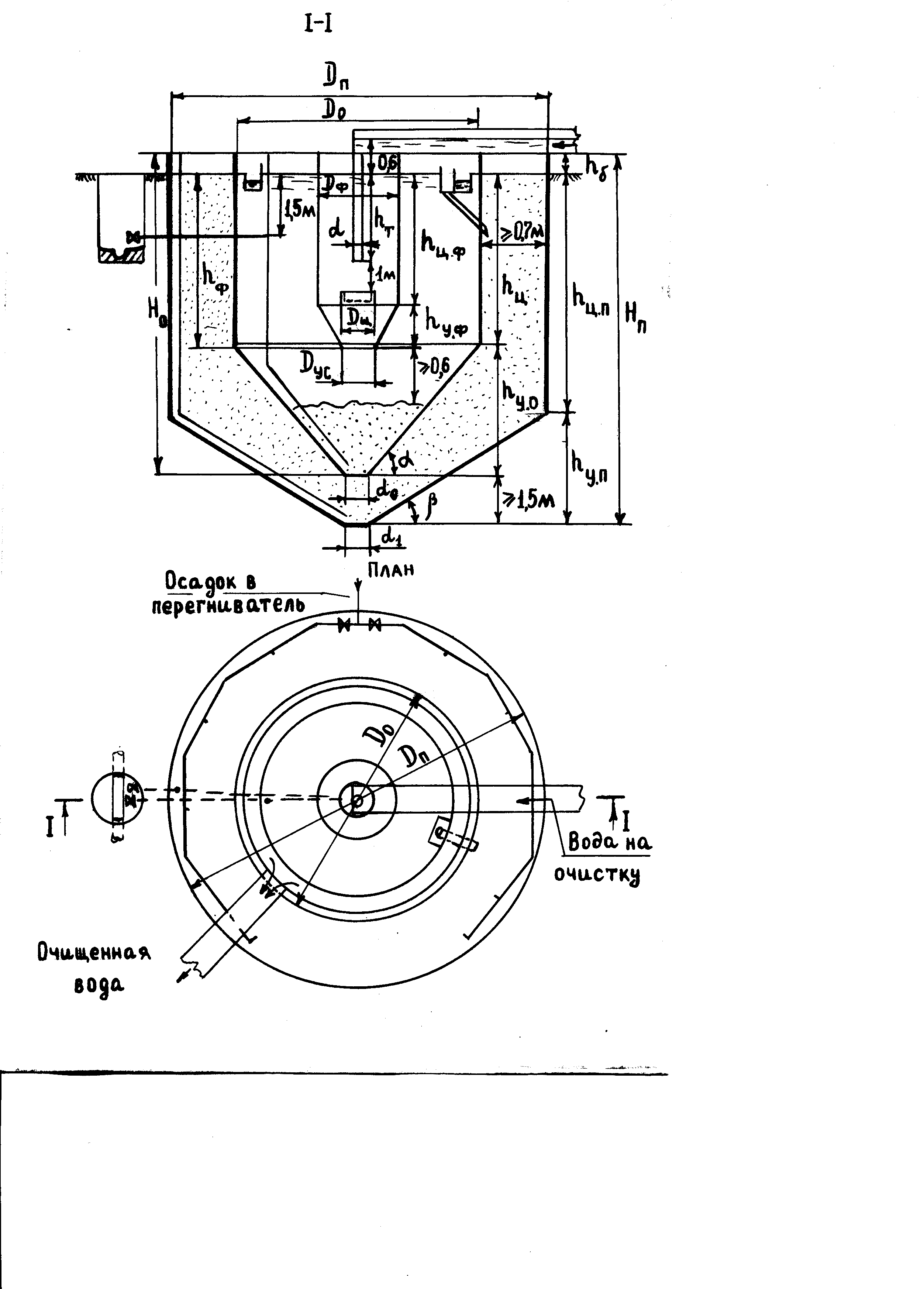

Рис. 6. Схема осветлителя-перегнивателя
При выборе размеров осветлителя, то есть D0,H0,hц, hбиhу. оможно руководствоваться также размерами вертикальных первичных отстойников, приведенными в таблице 8 [18].
Таблица 8
Вертикальные отстойники из сборного железобетона [18].
Диаметр отстойника D0, м |
Высота, м | ||
общая, H0 |
цилиндрической части, hц + hб |
конической части, hу. о | |
4 |
5,9 |
4,1 |
1,8 |
6 |
6,9 |
4,1 |
2,8 |
9 |
9,3 |
4,2 |
5,1 |
Приняв D0и найдя H0, приступают к определению остальных размеров осветлителя.
Диаметр центральной трубы осветлителя d, м, равен:
, (48)
где q– максимальный расход сточных вод, поступающих в осветлители с естественной аэрацией, м3/с;
n– число осветлителей;n≥ 2 [16];
vтр – скорость движения воды в центральной трубе осветлителя;vтр=0,5–0,7 м/с [16].
Далее принимают высоту центральной трубы осветлителя hт= 2–3 м и диаметр тарельчатого отражательного щитаDщ =d + 1 м; расстояние от конца центральной трубы до щита – 1 м. Затем назначают рабочую высоту цилиндрической части камеры флокуляции hц. фи высоту усеченной части камеры флокуляции hу. ф. Обычно hц. ф= 3 – 4 м; hу. ф= 1 м. Общая рабочая высота камеры флокуляцииhф=hц. ф+hу. ф, должна составлять 4 – 5 м [16]. Диаметр нижнего сечения камеры флокуляцииDус, м, составит:
, (49)
где vв – средняя скорость выхода воды из камеры флокуляции;vв= 0,008–0,01 м/с [16].
Диаметр камеры флокуляции Dф, м, определяют из уравнения:
, (50)
где t – время пребывания сточных вод в камере флокуляции; с; t= 20 мин [16].
Далее определяют скорость движения воды в отстойной зоне осветлителя v0, м/с, по формуле
. (51)
Скорость в отстойной зоне осветлителя должна находиться в пределах v0= 0,8 – 1,5 мм/с [16]. Еслиv0 не соответствует требуемым значениям, то нужно изменить либо принятое число осветлителей n, либо принятый диаметр осветлителя D0и повторить расчет.
Суточный объем осадка, выпадающего в осветлителях Wос. осв, м3/сут, определяют по формуле
, (52)
где –
концентрация смеси сточных вод,
поступающих в осветлители, по взвешенным
веществам, г/м3;
Эвв– эффект задержания взвешенных веществ в осветлителях, %; Эвв=70% [16];
ρ– плотность осадка, т/м3;ρ≈ 1 т/м3;
р1 – влажность осадка, %;р1= 95% [16].
Далее необходимо проверить, чтобы расстояние между поверхностью осадка в иловой части осветлителя и нижним сечением камеры флокуляции было не менее 0,6 м [16].
Остаточная
концентрация загрязнений в сточных
водах, поступающих из осветлителя на
биологические очистные сооружения, по
взвешенным веществам
и
по БПКполн
определяется
соответственно по формулам
, (53)
. (54)
Здесь
– концентрация смеси сточных вод,
поступающих на очистные сооружения, по
взвешенным веществам, г/м3;
–
концентрация смеси сточных вод,
поступающих в осветлители по БПКполн,
г/м3;
ЭБПК– эффект снижения БПК в осветлителях, %; Э = 15% [16].
