Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

«Тульский государственный университет»

Кафедра «Технология машиностроения»

Дисциплина: «Вычислительный практикум»

Лабораторная работа № 6

Использование стилей форматирования заголовков при работе с документами MS Word

Выполнил: М.А.Титов

студент гр. 620351

Проверил: О.В. Петров

В.В. Хрячкова

Тула 2008

Цель работы: получение навыков эффективной работы в среде текстового процессора MS Word.

Постановка задачи:

С использованием текста, содержащего рисунки, выданного для выполнения работы, создать документ MS Word, содержащий иллюстрации с подрисуночными подписями.

Документ должен включать не менее 2-х рисунков, а также не менее пяти разделов, содержащих заголовки первого или более низкого уровня. Для форматирования абзацев и заголовков настроить и применить к ним собственный стиль заголовка, основанный на стиле «заголовок соответствующего уровня».

Применить следующий стиль абзаца заголовка первого уровня с параметрами: высота – 16 пт, начертание – курсив, полужирный, интервал до заголовка – 16 пт, интервал после заголовка – 12 пт.

При определении стиля абзаца заголовка использовать следующие опции:

1. не разрывать абзац

2. не отрывать от следующего

3. запретить перенос слов

4. по выбору пользователя можно поставить флажок «начинать с первой страницы»

В теоретических сведениях дать описание и привести последовательность создания стиля заголовка с иллюстрациями форм, предназначенных для этого.

Привести иллюстрацию, созданную как копию экрана в режиме «схема документа».

Теоретические сведения:

Чтобы создать новый стиль заголовка, нужно вызвать панель «Стили и форматирование», нажав кнопку на панели форматирования.

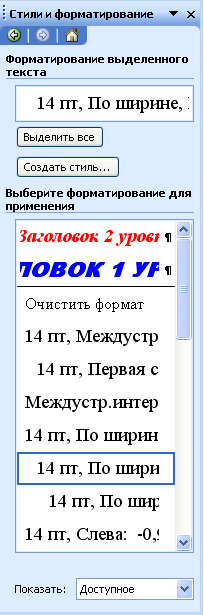

Панель «Стили и форматирование»

На появившейся панели выбрать «Создать стиль…». Появится окно создания стиля.

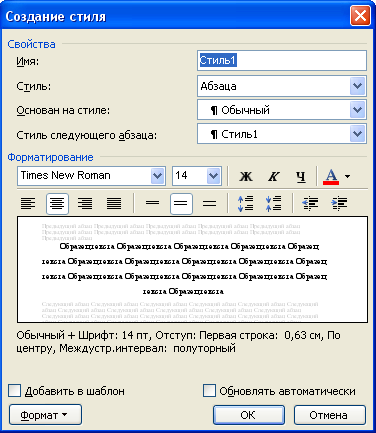

Окно «Создание стиля»

В окне создания стиля выбираем нужное начертание, размер шрифта, выравнивание. Нажимаем ОК. Новый стиль создан. Он появится на панели «Стили и форматирование» в области «Форматирование для применения». Чтобы применить стиль к заголовку, необходимо выделить текст заголовка и выбрать нужный стиль из списка стилей.

Чтобы задать интервалы до и после заголовка, нужно вызвать окно «Абзац» (Формат – Абзац), предварительно выделив нужные абзацы. На вкладке «Отступы и интервалы» окна «Абзац» в области «Интервал» задаем соответствующие интервалы. Переключившись в том же окне на вкладку «Положение на странице», можно задать параметры разбивки абзацев (запрет висячих строк, не разрывать абзац, не отрывать от следующего, с новой страницы), а также запретить автоматический перенос слов.

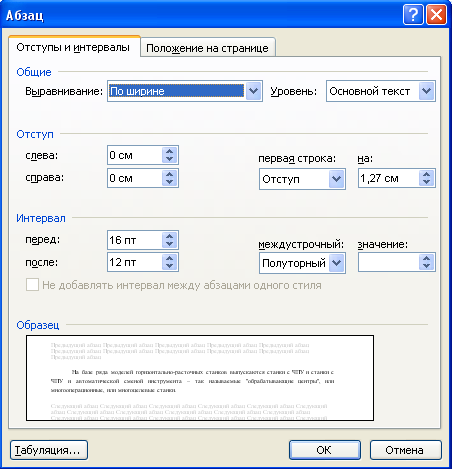

Окно «Абзац», вкладка «Отступы и интервалы»

Окно «Абзац», вкладка «Положение на странице»

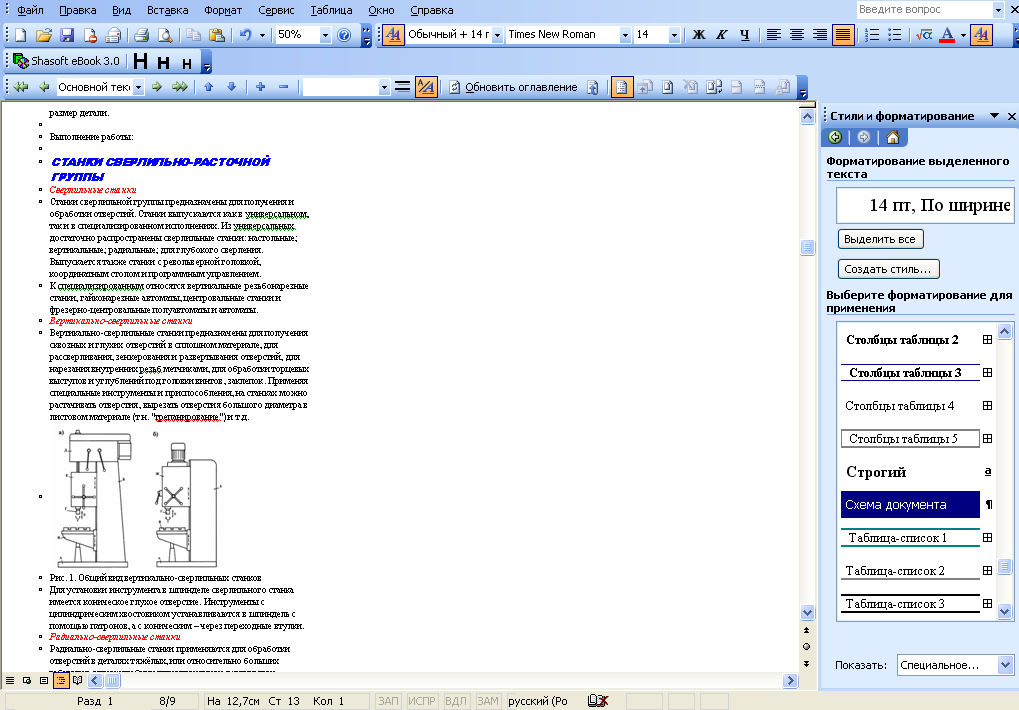

Текст в режиме «Схема документа»

Выполнение работы:

Станки сверлильно-расточной группы

Сверлильные станки

Станки сверлильной группы предназначены для получения и обработки отверстий. Станки выпускаются как в универсальном, так и в специализированном исполнениях. Из универсальных достаточно распространены сверлильные станки: настольные; вертикальные; радиальные; для глубокого сверления. Выпускается также станки с револьверной головкой, координатным столом и программным управлением.

К специализированным относятся вертикальные резьбонарезные станки, гайконарезные автоматы, центровальные станки и фрезерно-центровальные полуавтоматы и автоматы.

Вертикально-сверлильные станки

Вертикально-сверлильные станки предназначены для получения сквозных и глухих отверстий в сплошном материале, для рассверливания, зенкерования и развертывания отверстий, для нарезания внутренних резьб метчиками, для обработки торцевых выступов и углублений под головки винтов, заклепок. Применяя специальные инструменты и приспособления, на станках можно растачивать отверстия, вырезать отверстия большого диаметра в листовом материале (т.н. "трепанирование") и т.д.

Рисунок 1. Общий вид вертикально-сверлильных станков

Для установки инструмента в шпинделе сверлильного станка имеется коническое глухое отверстие. Инструменты с цилиндрическим хвостовиком устанавливаются в шпиндель с помощью патронов, а с коническим – через переходные втулки.

Радиально-сверлильные станки

Радиально-сверлильные станки применяются для обработки отверстий в деталях тяжёлых, или относительно больших габаритов, или неудобных для установки на вертикально-сверлильных станках, а так же для сверления отверстий, сравнительно далеко расположенных друг от друга на обрабатываемой детали. Совмещение оси отверстия заготовки с осью шпинделя достигается перемещением шпинделя в полярных координатах.

Наиболее распространённые исполнения радиально-сверлильных станков: настенные; радиальные на колонне (основной тип); без подъема траверсы – для изделий с мало различающейся высотой (или толщиной); универсальные – с поворотом шпиндельной бабки и траверсы около горизонтальных взаимно перпендикулярных осей – для сверления отверстий с любым направлением оси; переносные и самоходные – для крупных и тяжелых изделий.

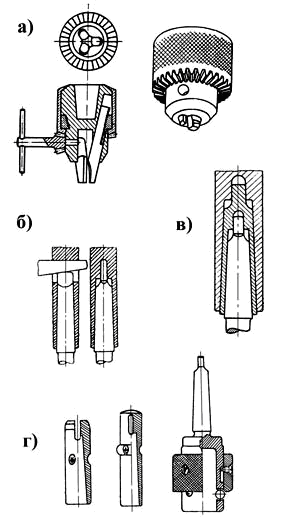

Рисунок 2. Инструменты для закрепления заготовки и режущего инструмента

Основные узлы радиально-сверлильного станка на колонне следующие:

А – основание (плита); Б – неподвижная колонна; В – поворотная колонна; Г – рукав (траверса); Д – механизм подъема рукава; Е – сверлильная (шпиндельная) головка; Ж – шпиндельный узел; И – стол.

Стол предназначен для закрепления на нём обрабатываемых деталей. Однако громоздкие детали могут устанавливаться на основании, стол в таком случае может быть снят.

Движения в станках:

- главное – вращение шпинделя с инструментом;

- подача – осевое перемещение шпинделя с инструментом;

- установочные – вертикальное перемещение рукава по колонне, радиальное перемещение головки по рукаву, поворот рукава вместе с поворотной колонной относительно неподвижной колонны.

Станки для сверления глубоких отверстий

Отверстия длиной более 10 диаметров называют глубокими. При сверлении таких отверстий возникают следующие затруднения:

а) увод оси отверстия;

б) плохой подвод охлаждающей жидкости;

в) плохой отвод стружки.

Указанное обусловило создание особых станков и инструментов для глубокого сверления. Станки бывают вертикальными и горизонтальными. Последние распространены больше.

Главное движение на станках – вращение заготовки. Она закрепляется в патроне шпинделя бабки изделия и поддерживается люнетами.

Осевая подача сообщается сверлу, установленному на стебле (шпинделе) стеблевой бабки. Стебель поддерживается люнетом. Через стебель сверла (или зазор между стенкой обрабатываемого отверстия и сверлом) подаётся под давлением смазочно-охлаждающая жидкость, которая вымывает стружку из зоны резания. Отработанная жидкость со стружкой выходит через зазор между стенкой отверстия и сверлом (или через стебель сверла).

Универсальные горизонтально-расточные станки

Горизонтально-расточные станки предназначены для обработки заготовок средних и крупных размеров в условиях индивидуального и серийного производства. На горизонтально-расточных станках возможно растачивание отверстий, точение канавок в них, обтачивание наружных поверхностей, нарезание резьб, фрезерование и выполнение других работ. Основным размером станков является диаметр D выдвижного расточного шпинделя. Горизонтально-расточные станки малых размеров D=50-125 мм имеют следующие основные узлы:

А – задняя стойка; Б – люнет; В – шпиндельная бабка (головка); Г – передняя стойка; Д – сани стола; Е – салазки стола; Ж – поворотный стол; З – станина; И – радиальный ("летучий") суппорт (резцовая головка); К – планшайба; Л – выдвижной расточный шпиндель.

Обрабатываемая деталь закрепляется на столе, режущий инструмент – в шпинделе или суппорте планшайбы.

В станках могут совершаться следующие формообразующие движения:

- главное – вращение шпинделя или планшайбы;

- подачи – осевое перемещение шпинделя, радиальное перемещение суппорта, вертикальное перемещение бабки, продольное перемещение саней с салазками и столом, поперечное перемещение салазок со столом.

Выводы: в ходе лабораторной работы в текстовом процессоре MS Word к заголовкам текста, выданного для выполнения работы, были применены стили форматирования. Также приведено описание действий, необходимых для создания нового стиля с иллюстрациями форм, предназначенных для этого.
