Глава 3. Геологические экскурсии – полевые наблюдения

Экскурсия №1.

Дата проведения экскурсии: ……

Место проведения: ……………… ….

В целом рельеф ………….

Описываем все породы по плану (табл. 2):

Название

Текстура

Структура -

Цвет –

Особые свойства……..

Фация

Возраст …..

Класс , подкласс и разновидности грунта

Так описываем каждую породу – грунт……..

Таблица 2

Сравнительная характеристика горных пород и грунтов района практики

Название, генетический тип, класс и группа пород	Минеральный состав (породообразующие) и хим.состав	Строение		Цвет и другие отличительные свойства	Класс, группа и разновидности грунтов
		Текстура	Структура
1	2	3 4		5	6
Глины Щебень Галька Дресва Песок Супесь Суглинок Известняк Гранит Гранодиорит Диорит

После описания всех пород – грунтов описываем их взаиморасположение: какая выше, - ниже, - пересекает и т.п.

Расположение грунтовых слоев (сверху вниз), например:

почвенно-растительный покров (40 – 70 см) нависает над нижележащими слоями;

супесь(песок с глиной 3-10%) ржаво-рыжая сухая с дресвой (мощность около 10 см);

супесь ржаво-желтая без дресвы,рыхлая сухая (30 см);

супесь аналогичная, влажная (из-за капиллярного поднятия воды).

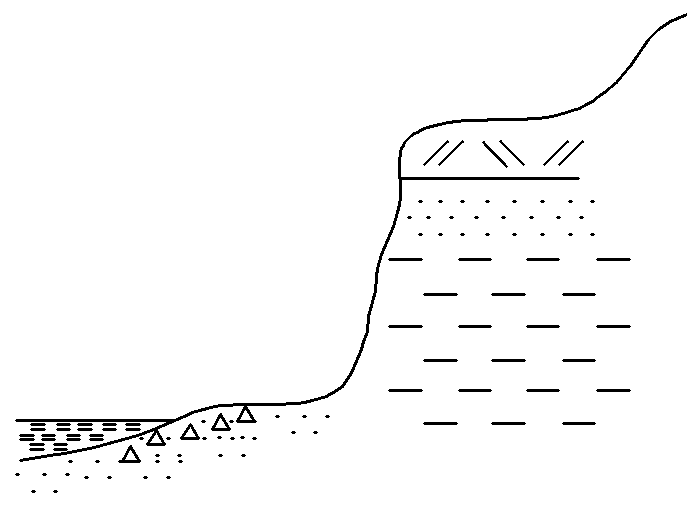

Схема геологического строения (разрез) западного берега озера Смолино в точке наблюдения № 2.

Затем описываем залегание подземных вод………На глубине 1-1,5 м лежат грунтовые воды. Капиллярная кайма – 70-100м.

При осадках территория подтапливается. Значит, при строительстве, нужно предусмотреть дренажные и технологические мероприятия.

Схема геологического строения (разрез) западного берега озера Смолино в точке наблюдения № 3.

Инженерно- геологические условия в районе оз. Смолино достаточно сложные:

- вдоль берега озера территория сложена различными породами: растворимыми трещиноватыми известняка, различной текстуры и структуры, которые перекрыты песчано-глинистыми и щебнист о-дресвяными отложениями неодинаковой мощности, изменяющейся по простиранию; таким образом, на многих точках в разрезе встречаются несколько классов грунтов: скальные растворимые, выветренные, дисперсные несвязные неоднородного гранулометрического состава и дисперсные связные глинисто- супесчаные, различной пластичности и сжимаемости - свыше четы­рех различных по литологии слоев, мощность которых резко меняется по прости­ранию, возможно линзовидное залегание слоев;

- горизонты подземных вод не выдержаны по простиранию и мощности, в супесчано-глинистых породах наблюдается капиллярная кайма,из-за которой грунт намокает почти до земной поверхности;

- в известняках наблюдаются карстовые и суффозионные процессы; на склонах берегов – оползневые процессы и вывертивания горных пород.

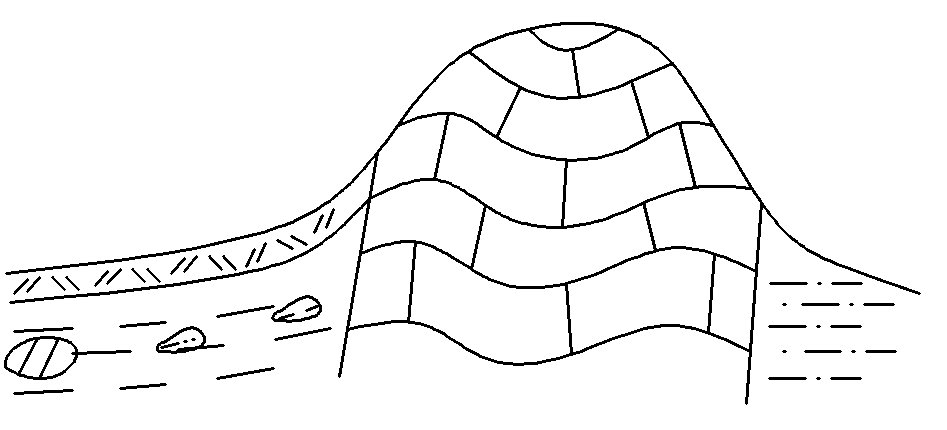

Схема геологического строения берега (разрез продольный)

Экскурсия №2

Дата проведения экскурсии:

Место проведения: Юго-Западная окраина г. Челябинска, остановка «Поселок Мебельный».

Во время экскурсии мы обнаружили несколько коренных пород:

1.граниты;

2.гранодиориты;

3.диориты;

1.Гранит –

Цвет – кремовый;

Минеральный состав:

Структура –

Текстура –

Характерные особенности

Возраст гранитов С₃-Р₁ (280 млн. лет).

2.Гранодиорит.

Цвет

Структура -

Текстура

Минеральный состав –

Это интрузивная порода кисло-среднего состава.

3.Диорит –

Цвет: темно-зеленый.

Текстура…

Структура…..

Минеральный состав……

Диорит встречается в виде линз среди гранодиоритов.

Возраст диоритов и гранодиаритов D₃-C₁.

В диорите имеются микротрещенки с притертой роговой обманкой. То есть они возникли в С₁. На земной поверхности породы выветриваются, возникает большое количество микротрещин, легко ломается. По микротрещинам – потеки бурого железняка.

Все вышеперечисленные породы часто встречаются вместе в земной коре и образуют массив, называемый гранитоидом.

Г

ранитоиды образованы в результате столкновения литосферных плит, где в конце палеозоя – на границе карбона и перми образовалась Уральская горно-складчатая область. Соответственно видим, что начинаяc D₃ и до Р₁ происходило формирование этого массива (примерно 100 млн лет). Гранитоидный массив примерно в середине мезозоя оказались на земной поверхности за счет выветривания вышележавших пород и сноса обломков на восток, а так же поднятия гор.

Граниты, диориты, то есть породы гранитного массива, относятся к классу – скальные, они прочные, водостойкие, «невыщелачивающиеся», прочность их зависит от степени выветренности, структуры и цвета, трещиноватости, по модулю сжатия. Но в целом они прочные.

Скальные грунты перекрыты рыхлыми отложениями разной мощности:

Дресва ……..

Щебень……..

Песок ……..

Глина …………………

Все эти отложения - продукты выветривания полевых шпатов, диоритов, гранодиоритов. Быстрее выветриваются темные породы, в данном случае гранодиориты и диориты.

Продукты выветривания: класс грунтов – дисперсные. Они рыхлые. Оцениваются по гранулометрическому составу (просеивание) узнается пористость грунтов, по степени пористости смотрится влажность.

Поскольку кора выветривания не мощная, в целом до 3 м, то в основном она снимается и строится на прочных основаниях.

В целом они водонепроницаемые, только иногда могут возникать верховодки на прослойках глин.

Карьер заполнен водой, уровень которой соответствует уровню грунтовых вод, но несколько пониженному депрессионной воронкой (см. схему). Водонос­ными являются трещиноватые скальные грунты и пористые дисперсные. Водоупорами являются невыветрелые скальные грунты. В бортах карьера видно, что имеются блоки приподнятых коренных пород скальных и опушенных, заполнен­ных продуктами выветривания.

Схема геологического строения восточного борта карьера (разрез)

Инженерно-геологические элементы грунтов	Состав и характеристика горных пород и грунтов	Глубина залегания, м	Мощности, м	Класс, подкласс и свойства грунтов(в соответствие с ГОСТ 25100-95)
ИГЭ-1	Почвенно-растительный покров - чернозем рыхлый с корнями	0,2 – 0,3	0,2-0,3	Дисперсный, осадочный, связный. Низкая прочность, влагоемкий, сильно сжимаемый
ИГЭ-2	Песчано-глинистые отложения с дресвой (продукты выветривания гранодиорита ), серо-зеленоватого цвета	0,2 – 2,5	0,1 – 2,5	Дисперсный, осадочный, несвязный, неоднородный с прослоями связного глинистого грунта, пористый, различной водопроницаемости
ИГЭ-3	Граниты, гранодиориты светло-серые, зеленоватые, выветренные	0,2 -2,8	3-5 до 50 – 80 (по данным бурения)	Скальные, элювиальные, выветренные, прочность зависит от степени выветренности, структуры и текстуры, водопроницаемый
ИГЭ-4	Граниты светло-серые	50 - 80		Скальные, магматические, интрузивные, прочные, водоупорные

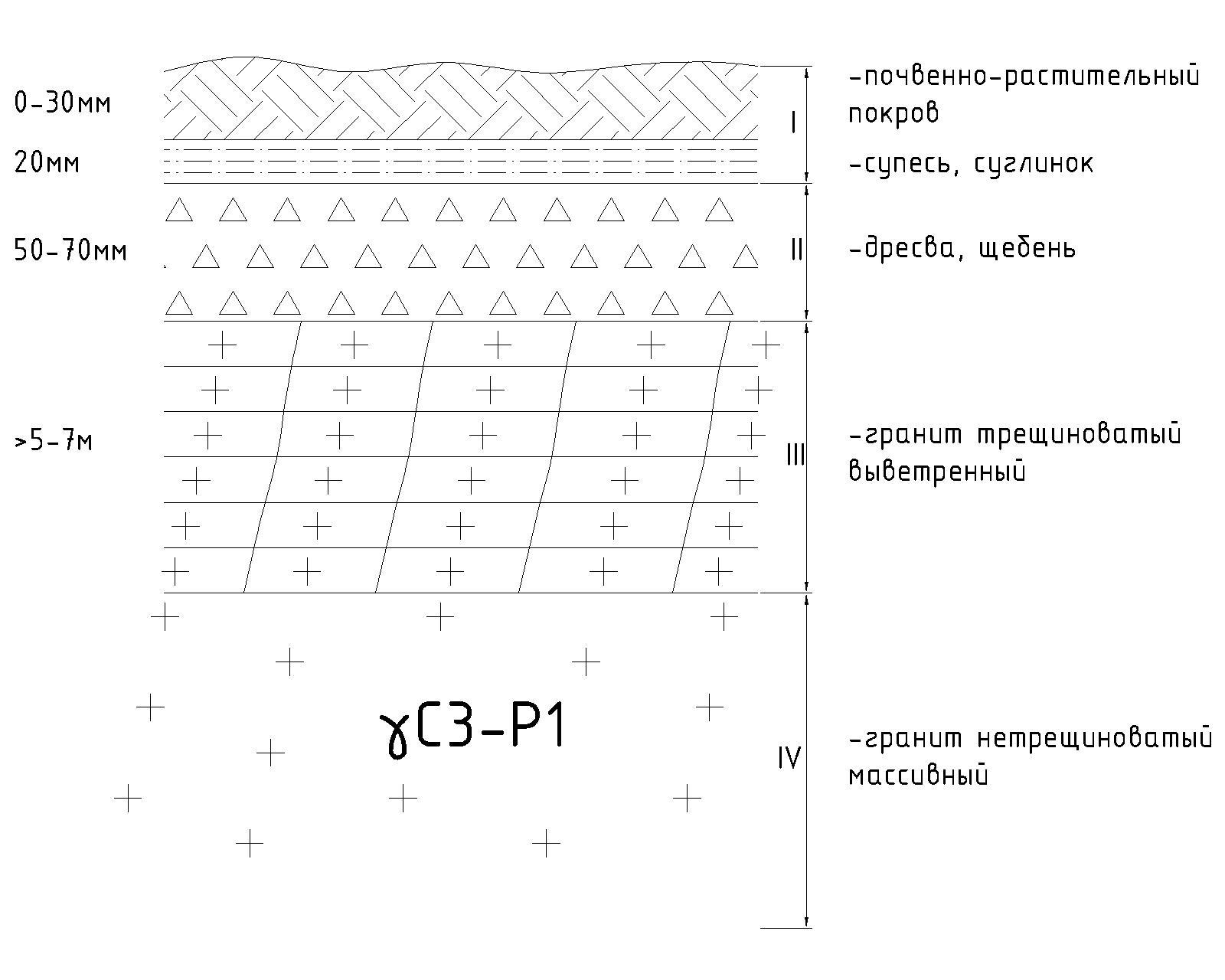

Таблица

Сводный инженерно-геологический разрез для района Уфимского карьера

Вывод по инженерно-геологическим условиям в соответствии со СНиП 11-02-96
