зернистый (снежный) лед (15 15 30 см);

волокнистый (шестовато-игольчатый) лед (22 22 45 см) Размеры образцов 4 4 10 см

Рисунок П.2 – Зависимость прочности морского льда на одноосное сжатие (при переходе от пластического разрушения к хрупко-пластическому) от количества жидкой фазы (n=5)

107

СП 38.13330.2012

Приложение Р

(справочное)

Гряды торосов

Однолетние торосы состоят из паруса, консолидированного слоя и киля меньшей прочности. Киль состоит из частично затвердевших ледяных глыб или оторванных глыб с трением только между глыбами. Большая часть консолидированного слоя – это пластины смерзшегося льда. Геометрические формы торосов варьируются. При расчетах может быть принято симметричное поперечное сечение тороса, как показано на рисунке Р.1.

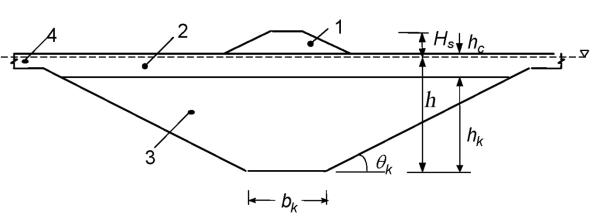

1 – парус; 2 − консолидированный слой; 3 – киль; 4 − ровный лед;

k − угол киля; Hs − высота паруса; h − заглубление киля; hc − толщина консолидированного слоя; hk − расстояние между нижней частью консолидированного слоя и килем

Рисунок Р.1 – Геометрия однолетнего тороса

Для профиля тороса, показанного на рисунке Р.1, типичные соотношения даны как hc=1,6h, Hk=4,5Hs и k=26°. Параметр ширины может варьироваться от bk=0 до bk=5Hs. Пористость киля паруса зависит от возраста ледового тороса и варьируется для различных морских областей. Толщина консолидированного слоя изменяется за время жизни тороса. Пористость киля может изменяться от 0,1 до 0,4.

Верхняя граница оценки для горизонтальной ледовой нагрузки от движущегося тороса, может быть получена из уравнения:

где Fc – нагрузка от консолидированной части тороса; Fk – нагрузки от киля тороса.

Для вертикальных конструкций нагрузка от киля тороса может быть определена

108

СП 38.13330.2012

Θ – угол внутреннего трения; c – видимое сцепление киля; b – ширина конструкции;

γe – эффективная плавучесть, определяемая как:

109

СП 38.13330.2012

Приложение С

(обязательное)

Основные буквенные обозначения

Vw – скорость ветра, м/с;

c – превышение вершины волны над расчетным уровнем, м;

t – понижение подошвы волны от расчетного уровня, м;

h – высота волны, м; λ – длина волны, м;

k 2 / – волновое число, 1/м; T – период волны, с;

ω=2π/T – круговая частота волны, 1/с; c – скорость волны, м/с;

h/λ – крутизна волны; λ/h – пологость волны;

hi, λi, Ti – соответственно высота, длина и период волн i-%-й обеспеченности в системе, м;

h, , T – соответственно средние высота, длина и период волн, м; d – глубина воды при расчетном уровне, м;

dcr – критическая глубина воды, при которой происходит первое обрушение волн, м;

Dcr,u – глубина воды, при которой происходит последнее обрушение волн, м; Q – сила от воздействия волн на сооружение, преграду, кН;

P – распределенная нагрузка на единицу длины сооружения, преграды, кН/м; p – волновое давление, кПа;

ρ – плотность воды, кг/м3;

g – ускорение свободного падения, м/с2;

φ, β – угол наклона откоса (или дна) к горизонту, град.

110

СП 38.13330.2012

Библиография

[2]СП 11-114-2004 Инженерные изыскания на континентальном шельфе для строительства морских нефтегазопромысловых сооружений.

[3]СП 32-103-97 Проектирование морских берегозащитных сооружений.

111

СП 38.13330.2012

Ключевые слова: гидротехнические сооружения морские, речные, гидротехнические сооружения вертикального откосного профиля, сквозные, берего-укрепительные, нагрузки волновые, ледовые, от судов

Издание официальное

Свод правил

СП 38.13330.2012

Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)

Актуализированная редакция

СНиП 2.06.04-82*
