8. 15.2 Виды арок.

А́рка — архитектурный элемент, криволинейное перекрытие сквозного или глухого проёма в стене или пролёта между двумя опорами (колоннами, устоями моста). Как и любая сводчатая конструкция, создаёт боковой распор. Как правило, арки симметричны относительно вертикальной оси.

Арки впервые появились во II тысячелетии до н. э. в архитектуре Древнего Востока, в частности в Древней Месопотамии, где строительство кирпичных сооружений достигло высокого уровня. Широкое распространение также получили от этрусков в архитектуре Древнего Рима.

		Арка из каменной кладки Названия частей арки: 1. Замковый камень 2. Клинчатый камень 3. Внешняя поверхность свода (экстрадос) 4. Пятовый камень (импост) 5. Внутренний свод (интрадос) 6. Стрела подъёма 7. Пролёт 8. Опорная стена
Расстояние между центрами пят называется расчётной проймой. При увеличении стрелы подъёма уменьшается распор арки. Ось арки подбирают так, чтобы сжатие на изгиб было минимальным; тогда арка будет наиболее крепкой и стойкой. Крепость арки зависит от её формы. Простейшие арки имеют форму полукруга, однако теоретически наиболее крепкими являются арки с формой параболы или цепной линии.

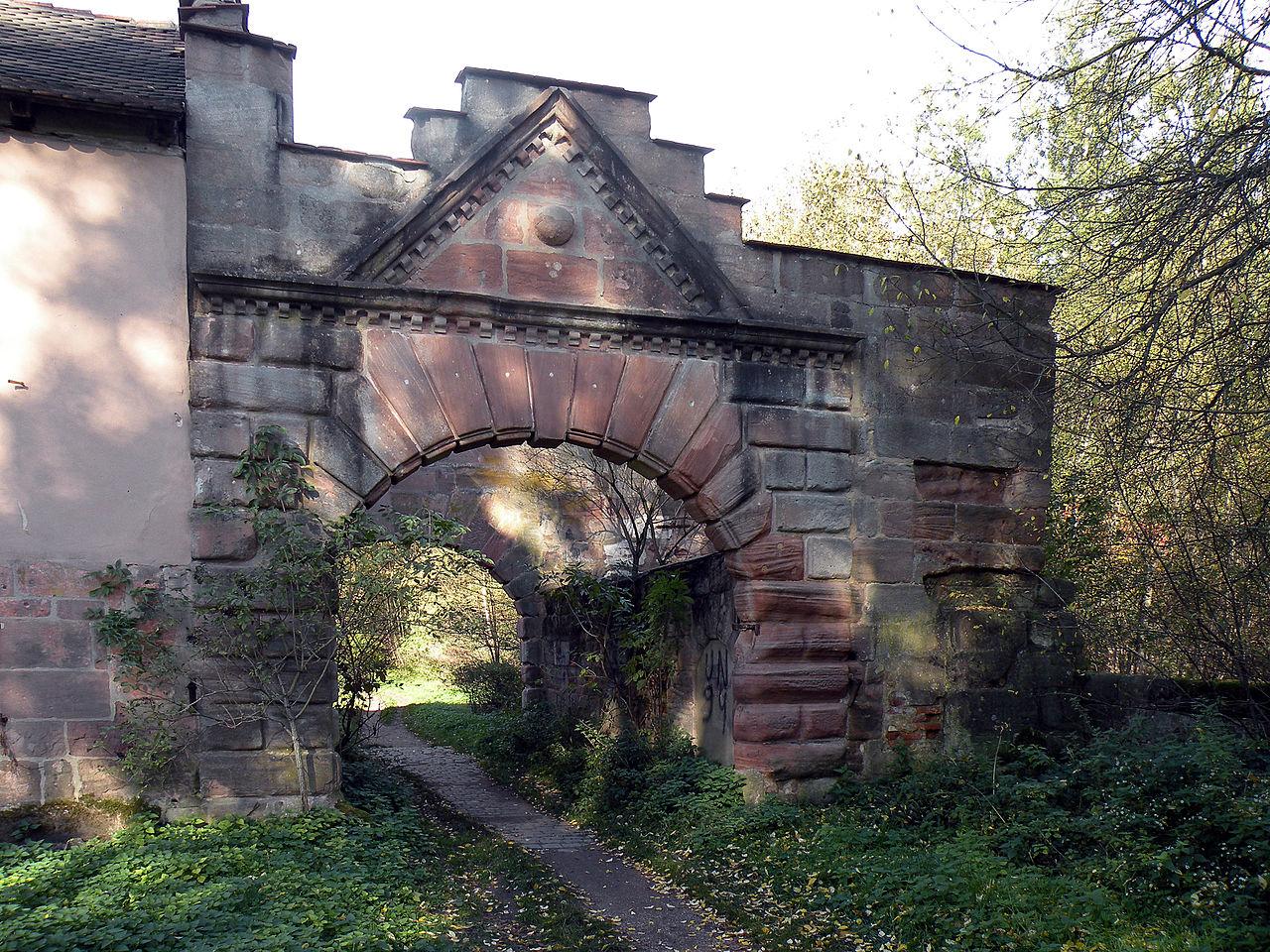

Римский мост с полуциркульными арками. Алькантара, Испания	Нюрнберг. Замок на воде Обербюрг. Ворота в виде двух лучковых арок
Кирпичная кладка стен во дворце Августов. Древний Рим. Использованы разгрузочные арки.			Собор Парижской Богоматери

Механика

Арка — это криволинейный брус плавного обриса, несущая строительная конструкция. В отличие от балки которая испытывает нормальное механическое напряжение, арка испытывает касательное механическое напряжение, из-за чего возникает горизонтальная опорная реакция (распор). Наличие распора требует увеличивать толщину стен. Отсюда если стоечно балочная конструктивная система легкая, то арочная (арочные перекрытия) – тяжелая.

От свода арка отличается лишь значительно меньшей шириной. Под вертикальной нагрузкой арка работает в большей степени на сжатие и в меньшей степени на изгиб.

Арки, перекрывающие несквозной проем, называются слепыми. Одной из целей этого является увеличение прочности стены при экономии материала. В древности известен приём, когда арка делалась для облегчения, например, когда перекрытие проёма в стене было выполнено в виде плоской арки, для разгрузки которой над нею делалась слепая арка.

Типы арок

1.Треугольная	2. Круглая или полуциркульная	3.Круглая пологая арка или сегментная	4.Ползучая или косая арка	5. Стрельчатая
Плоская сжатая арка	Трёхлопастная арка	Подковообразная	Трёхцентровая арка	Эллиптическая арка
Вогнутая арка	Килевидная арка	Опрокинутая килевидная арка	Четырёхцентровая арка - "Тюдор"	15. Параболическая арка

2. Полуциркульная (полукруглая) арка — арка, имеющая форму полуокружности, центр которой расположен на уровне пят арки.

Простейший и наиболее распространённый тип арки. Присутствует в зодчестве разных эпох, стран и стилей. Наиболее характерна для классической архитектуры, где она чаще всего бывает обрамлена архивольтом (от лат. arcus volutus — «обрамляющая дуга») или выделена рядом клинчатых камней с замковым камнем посередине. Обычно опирается на пилоны.

5. стрельчатая — состоит из двух дуг, пересекающихся в замке под острым углом. Получила широкое применение в готической архитектуре. Различают стрельчатую арку, сжатую и ланцетовидную.

15. параболическая — образует в своде часть параболы. Параболические арки впервые использовал испанский архитектор Антонио Гауди. Такие арки передают весь распор на опорную стену и не требуют дополнительных элементов.

Типы арок

	Мескита,Кордова, Испания			Суассонский собор, Франция
Треугольная	2. Круглая или полуциркульная	Круглая пологая арка или сегментная	Ползучая или косая арка	5. Стрельчатая
Плоская сжатая арка	Трёхлопастная арка	Подковообразная	Трёхцентровая арка	Эллиптическая арка
Вогнутая арка	Килевидная арка	Опрокинутая килевидная арка	Четырёхцентровая арка - "Тюдор"	15.Параболическая арка

Аркату́ра(отнем.Arkatur,фр.arcature—ряд арок) — ряд декоративных ложныхарокнафасадездания или на стенах внутренних помещений. Основным видом являетсяслепая аркатура(слепая аркада), состоящая из элементов, пластически наложенных на поверхность стены. В отдельных случаях между аркатурой и стеной остаётся малое (непроходимое) пространство. Аркатура также бываетрасчленённойинепрерывной. Последняя может иметь видаркатурного поясаилифриза, дополненногоколонкаминакронштейнах. Такой вариант решения аркатуры был присущ, в частности, храмовой архитектуреВладимиро-Суздальского княжества. В качестве элемента раскреповки фасадов и стен внутренних помещений характерна также для каменного зодчества странДревнего Востока, средневековой Европы, Малой Азии и других (на илл.).

Торре-дель-Оро,Севилья, Испания
