6 Охрана труда

6.1 Анализ условий труда на рабочем месте ЛКТ

Рассматривается помещение с размерами: длина - 6м, ширина - 6м, высота - 3м; площадь ограждающих поверхностей - 36 м²; объём - 108 м³.

Постоянное количество работающих – 4 человека. Оборудование лаборатория компьютерных технологий (ЛКТ) состоит из четыре персональных компьютера (ПК) и сетевыми устройствами, кондиционер. Электросеть трехфазная четырехпроводная, режим нейтрали глухозаземленный, напряжение 220/380 В, частота 50 Гц. Класс помещения по опасности поражения электрическим током – помещение без повышенной опасности, т.к. влажность воздуха и температура не превышает норму, среда не является химически активной, нет возможности одновременного прикосновения человека к металлическим корпусам электрооборудования и к соединенным с землей металлоконструкциям здания, технологическим аппаратам, механизмам.

На каждого человека приходится по 9 м² площади помещения и 27 м³ воздушного пространства, что соответствует нормам (не менее 6м² и 20м³) согласно ДСан ПиН 3.3.2-007-98. Следовательно, помещение пригодно для выполнения требуемой работы и можно произвести в нем анализ условий труда.

Анализ условий труда начнем с рассмотрения системы “Человек-Машина-Среда” (“Ч-М-С”) с точки зрения задач охраны труда.

При анализе связей между элементами системы “Ч-М-С” выделим подсистемы “человек” и “машина”, которые функционально выступают одновременно в качестве нескольких элементов системы “Ч-М-С”, как показано на рисунке 6.1.

Делим элемент «человек» на три функциональные части и обозначаем:

Ч1 – это человек, который осуществляет управление «машиной» (в данном случае ПК), главным образом для выполнения основной задачи системы – производства конечного продукта, а также обеспечения возможности этого производства;

Ч2 – это человек, который рассматривается с точки зрения непосредственного влияния на окружающую среду;

Рисунок 6.1 – Схема ЧМС для указанного производства

Таблиця 6.1 – Перечень связей Ч-М-С:

Номер связи	Направление связи	Содержание связи
1	Ч1 – М1	Влияние человека на управление техникой (включение и выключение ПК и вспомогательного оборудования, ввод и обработка информации)
2	М1 - Ч1	Информация о состоянии машины, которая обрабатывается человеком; информация о предметах труда и среды, получаемую от машины
3	М1 – Предмет труда	Влияние машины на предмет труда, с помощью ПК формируется предмет труда
4	Предмет труда - Ч3	Влияние предмета труда на психофизиологическое состояние человека (монотонность труда, умственное перенапряжение)
5	Ч3 – Ч1	Влияние состояния организма человека на качество ее работы (перенапряжение анализаторов, умственное перенапряжение)
6	М2 – Ч3	Чиловек под влиянием небезопасных производственных факторов (утомительность, головные боли, раздражительность)
7	М3 - Среда	Влияние машины на среду (тепловое излучение, электромагнитное излучение, шум)
8	Среда –Ч3	Влияние среды на состояние организма человека (недостаток освещенности, повышенный уровень шума, повышенная или пониженная температура воздуха)
9	Среда – М2	Влияние среды на работу машины (повышенная или пониженная температура воздуха, повышенная или пониженная влажность воздуха)
10	Ч1 – М2	Влияние человека на аварийное состояние машины (контроль изоляции, зануление, отключение ПК от перегрева)
11	Ч2 - Среда	Влияние человека как биологического объекта на среду (тепло-и влаговыделение, потребление кислорода)
12	Ч3 – Ч2	Влияние психофизиологического состояния на степень интенсивности обмена веществ между организмом, средой и энерговыделением человека
13	М1–М2	Информация, необходимая для создания аварийного управляющего воздействия
13	М2 – М1	Функции аварийной защиты информации и состояния ПК
А	Внешняя система управления - Ч1	Информация для управления техническим процессом

Ч3 – это человек, который рассматривается с точки зрения его физиологического состояния под воздействием факторов, влияющих на него в производственном процессе.

Элемент «машина» (ПК) выполняет основную технологическую функцию – влияние на предмет труда и вспомогательную – формирование параметров окружающей среды. В элементе «машина» заложена функция аварийного самоконтроля. Таким образом, элемент «машина» можно разделить на три элемента.

М1 – элемент, который выполняет основную технологическую функцию;

М2 – элемент функции аварийной защиты;

М3 – элемент влияния на окружающую среду и человека.

Перечислим все действующие и потенциальные опасные и вредные производственные факторы в среде, и кратко опишем последствия воздействия опасные и вредные производственные факторы (ОВПФ) на организм человека.

В данной системе существует ряд опасных и вредных производственных факторов, источником которых является компьютер. В соответствии с ГОСТ 12.0.003-74 “Опасные и вредные производственные факторы” можно выделить следующие ОВПФ:

– физические ОВПФ;

– психофизилогические ОВПФ.

Химические и биологические ОВПФ отсутствуют.

К физическим ОВПФ относятся:

– повышенный уровень шума на рабочем месте. Источником являются люди, ПК. Возможные последствия воздействия на человека: вызывает раздражение, создает неудобства речевого общения, снижает производительность труда, может быть причиной снижения слуха;

– повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека. Источником является электрическая сеть или электрооборудование. Возможные последствия воздействия на человека: электротравмы, электроудары. В помещении необходимо выполнить зануление с повторным заземлением нулевого провода;

Выполним расчет повторного заземления нулевого провода, так как электробезопасность в лаборатории является одним из важнейших факторов безопасности человека.

Схема зануления приведена на рис 6.2.

Рисунок 6.2 – Схема зануления

Обозначения: U_ф– фазное напряжение;I_к– ток короткого замыканияR_п– сопротивление повторного заземления;R_о– сопротивление заземления нейтрали

Расчет выполним для Харьковской области. Тип грунта – суглинок. Удельное сопротивление грунта . Допустимое сопротивление повторного заземления Ом. Определим расчетное удельное сопротивление грунта:

, (6.1)

где - коэффициент сезонности;

- табличное значение удельного сопротивления грунта,.

Харьковская область находится в IIIклиматической зоне, так как средняя многолетняя низшая и высшая температуры соответственно равны от -10°С до 26 °С. При этом коэффициент сезонности равен . Таким образом получим

Рассчитаем сопротивление растеканию одиночного трубчатого заземлителя:

, (6.2)

где l – длина одиночного заземлителя, l = 3 м;

d – эквивалентный диаметр стержня, d=0,05 м;

H– расстояние от поверхности грунта до середины заземляющего стержня;h– глубина залегания электрода,h=0,8 м.

Определяем расстояние от поверхности грунта до середины заземляющего стержня

Рассчитываем количество параллельно соединенных одиночных заземлителей, необходимых для получения допустимых значений сопротивления повторного заземления по приближенной формуле

, (6.3)

где - наибольшее допустимое сопротивление заземляющего устройства,;

- коэффициент использования вертикального электрода группового заземлителя; (вертикальные электроды расположены в ряд и отношениерасстояния между электродами к их длине приблизительно равно 2:1, так как расстояния между электродами равно 6м;

- сопротивление одиночного заземлителя.

Рассчитываем длину горизонтальной соединительной полосы:

, (6.4)

где n – количество вертикальных заземлителей; n = 2

а – расстояние между вертикальными заземлителями, а = 6 м.

м.

Рассчитываем сопротивление соединительной полосы:

, (6.5)

где d- эквивалентный диаметр полосы шириной b=0,15 м,d=0,95b=0,143 м;

h – глубина заложенной полосы, h=0,8 м.

Рассчитываем результирующее сопротивление заземляющего электрода с учетом сопротивления соединительной полосы:

, (6.6)

где - коэффициент использования соединительной полосы;

n – количество вертикальных электродов.

При расчете повторного заземления было определено, что заземляющее устройство повторного заземления состоит из 2 одиночных заземлителей, параллельно соединенных между собой стальной горизонтальной полосой. Результирующее расчетное сопротивление заземляющего устройства меньше допустимого. Следовательно, расчет выполнен правильно.

В помещении лаборатории установлен дополнительный резервный выключатель, который предназначен для отключения от сети электропитания всех ПК в помещении. Проводится контроль активного сопротивления изоляции проводников на участках «фаза-фаза», «фаза-нуль», «фаза - нулевой защитный проводник». Сопротивление изоляции должно быть не менее 500 кОм в соответствии с НПАОП 40.1-1.21-98. В лаборатории контроль изоляции проводится не реже 1 раза в год при отключенном электропитании.

– повышенная или пониженная температура воздуха, влажность и подвижность. Источниками являются люди, измерительные приборы, источники света. Возможные последствия воздействия на человека: дискомфорт для работающих, развитие утомляемости, что уменьшает производительность труда.

– недостаточная освещенность рабочей зоны. Источником являются малые световые проемы, неправильно выбранное искусственное освещение. Возможные последствия воздействия на человека: затрудняется распознавание зрительных образов, что уменьшает работоспособность, вызывая утомление зрительных анализаторов.

К психофизиологическим ОВПФ относятся:

– статические перегрузки. Источником является длительное пребывание в одной позе. Снижается работоспособность, развивается утомление, эмоциональные перегрузки в отдельных случаях могут быть причиной стресса;

– умственное перенапряжение. Источником является обработка большого количества информации. Снижается работоспособность, развивается утомление, эмоциональные перегрузки в отдельных случаях могут быть причиной стресса;

– перенапряжение зрительных анализаторов. Источником является долговременная работа с монитором. Снижается работоспособность, развивается утомление, эмоциональные перегрузки в отдельных случаях могут быть причиной стресса.

– монотонность труда. Источником является выполнение однообразных движений. Снижается работоспособность, развивается утомление, эмоциональные перегрузки в отдельных случаях могут быть причиной стресса;

– эмоциональные перегрузки. Возникают при решении научных задач и при общении людей. Снижается работоспособность, развивается утомление, эмоциональные перегрузки в отдельных случаях могут быть причиной стресса.

6.3 Промышленная безопасности в промышленном помещении ЛКТ

Вопросы техники безопасности рассматриваются, в первую очередь, с точки зрения электробезопасности, то есть предотвращения опасности поражения электрическим током.

Рабочее помещение относится к классу «Помещение без повышенной опасности» согласно правилам устройств электроустановок (ПУЭ), поскольку батареи отопления ограждены деревянными решетками, таким образом, возможность одновременного соприкосновения к корпусам ЛКТ с одной стороны и к заземленным металлическим конструкциям помещения (батареи отопления) с другой стороны исключена.

В то же время, токоведущие проводники, корпуса ЛКТ и прочего оборудования, которые оказались под напряжением в результате повреждения изоляции являются потенциальными опасностями для жизни и здоровья человека.

Следовательно, кроме предусмотренных в соответствии с НПАОП 40.1-1.21-98 технических и организационных мероприятий для обеспечения безопасности труда в помещении, необходимо расчетным путем выяснить, обеспечивает ли выбранный нами предохранитель (автомат) ПН-2-200 своевременное отключение напряжения при аварийной ситуации. Автомат для всех ЛКТ ставится один.

Из организационных мероприятий отдельно отметим необходимость инструктирования работников:

– вводный инструктаж проводится со всеми работниками при принятии их на работу до оформления приказа предприятия;

– первичный инструктаж на рабочем месте проводится непосредственно на рабочем месте;

– повторный инструктаж проводится по программе первичного инструктажа с периодом 1 раз в пол года;

– при вводе в действие новых стандартов, правил, при изменении технологического процесса и так далее проводится внеплановый инструктаж.

– целевой инструктаж в производственно-техническом отделе проводится при выполнении работниками отдела работ, не связанных с их основными обязанностями.

6.4 Производственная санитария в промышленном помещении ЛКТ

Для соблюдения установленных санитарно-гигиенических норм в производственных помещениях необходимо:

– обеспечить необходимую освещенность на местах;

– поддерживать оптимальные метеоусловия в производственных помещениях (температуру, относительную влажность), снизить уровень шума в помещениях до пределов установленных соответствующими нормами.

В дополнение, работа связана с умственным трудом, поэтому возможны психические нагрузки, в сочетании с монотонностью труда приводит возникновению чувства усталости и снижения работоспособности. Для предупреждения этого необходимо рационально подойти к организации труда и отдыха. Снижению усталости способствует правильное планирование рабочего места.

Для уменьшения перенапряжения зрительных анализаторов дисплея размещены так, что поверхность экрана находится в центре поля зрения не ближе 600 мм от глаз пользователя.

Мониторы установлены на рабочих местах удовлетворяют следующим характеристикам:

– количество точек в строке - не менее 640;

– частота регенерации изображения (при работе с текстовым документом) не менее 72 Гц.

Освещение ЛКТ осуществляется за счет естественного освещения в дневное время и искусственного освещения в вечернее время. Применяются светильники с люминесцентными лампами, размещенные параллельно стене с окнами, что позволяет их последовательно отключать в зависимости от величины естественной освещенности.

На работоспособность значительно влияют и микроклиматические условия, такие как температура, влажность, скорость движения воздуха, состав воздуха в помещении.

Оптимальные значения параметров микроклимата согласно ДСН 3.3.6.042-99 для работ категории Iа приведены в таблице 6.2.

Таблица 6.2 - Оптимальные значения параметров микроклимата

Период года	Температура, ⁰С	Относительная влажность, %	Скорость движения воздуха, м/c
Холодный	22…24	40…60	0,1
Теплый	23…25	60…40	0,1

Для поддержания параметров микроклимата используется отопление в холодное время года, а летом осуществляется кондиционирования.

Схема размещения и эвакуации персонала при пожаре приведена на рисунке 6.3.

6.5 Пожарная профилактика в промышленном помещении ЛКТ

Категория помещения по взрывопожарной и пожарной опасности в соответствии с НАПБ Б.03.002-2007 относится к категории: пожароопасное категории В, так как здание кирпичное, при работе применяются твердые сгораемые материалы, в помещении находятся твердые и волокнистые горючие вещества (деревянная мебель, бумага, паркет, корпуса оборудования). Наиболее вероятными причинами возгорания могут быть возможные перегрузки электросети, большие переходные сопротивления; горение бумажных носителей информации; несоблюдение противопожарных норм при сооружении здания, установки отопления и вентиляции; нарушение правил противопожарной профилактики; короткое замыкание; разрушение изоляции проводников.

Для предупреждения пожара проводятся ряд технических и организационных мероприятий, направленных на соблюдение установленного режима эксплуатации электрической сети, оборудования и соблюдения правил пожарной профилактики.

В соответствии с требованиями, помещение НАПБ Б.03.001 – 2004 оснащено:

– дымовыми пожарными оповестителями в количестве 2 штук (из расчета 2 оповестителя на каждые 20 м площади помещения);

Рисунок 6.3 – Схема размещения и эвакуации персонала при пожаре

– углекислотными переносными огнетушителями емкостью не менее 2 л в количестве 1 штук (из расчета 1 огнетушитель на 20 м² площади, но не менее 2 в помещении); Тип выбранного огнетушителя ОУ-5.

– ящик с песком.

Необходимо производить следующие организационные мероприятия:

– назначить ответственного по помещению за пожарную безопасность;

– включать вопросы по пожарной профилактики во все инструктажи по технике безопасности;

– запретить курение в неположенном месте, а также использование в кабинете нестандартных (самодельных) электроприборов, в первую очередь нагревательных, назначить меры административной ответственности за нарушение этих запретов;

– контролировать изоляцию и состояние электропроводки и электрооборудования.

В помещении 4 работника, поэтому эвакуацию при пожаре можно проводить через рабочий выход. Дополнительного эвакуационного выхода помещение не имеет и его не требуется. Схему эвакуации разместить на видном месте у выхода из помещения. Схема размещения и эвакуации персонала при пожаре приведена на рисунке 6.3.

ВЫВОДЫ

В первом разделе рассмотрена базовая архитектура NGN, состоящая из: уровня услуг и эксплуатационного управления, управления коммутаций, транспортного уровня и уровня доступа. Так же были рассмотрены типы и классификация оборудования NGN.

В следующем разделе был проведен анализ базовой модели технологии сетевого управления, которая состоит из групп: управления ошибками, управление конфигурацией сети, управления производительностью и надежностью, правления безопасностью и учетом работы сети. А также представленные функциональные группы задач управления на примере соответствия с моделями ВОС и TMN.

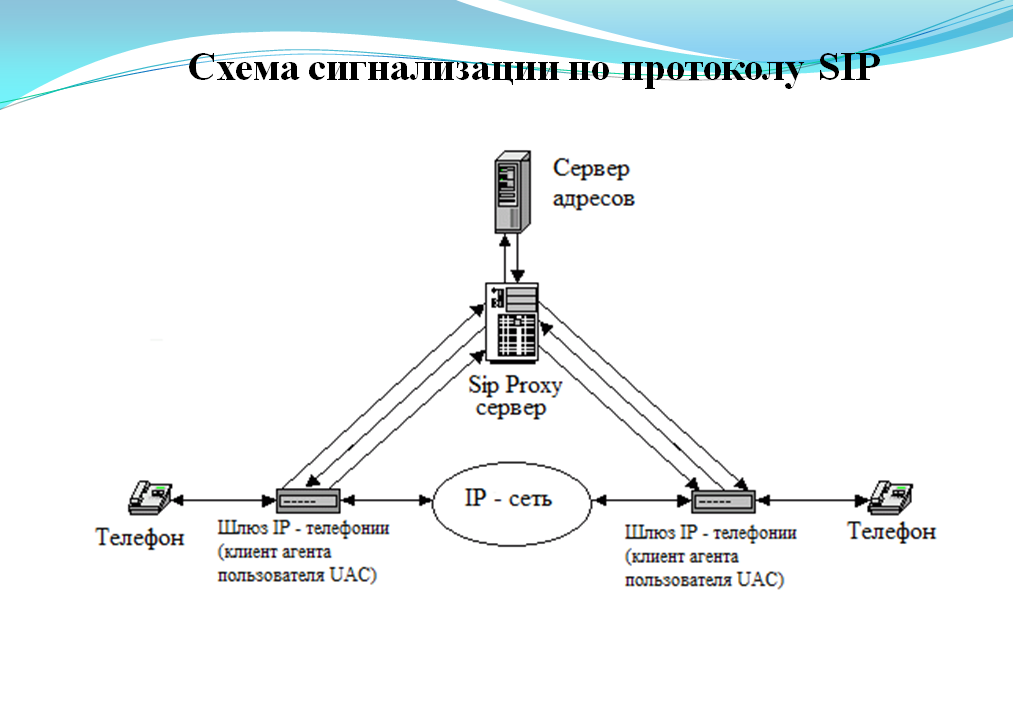

Анализ технологий и протоколов сигнализации NGN на базе технологий сигнализации ОКС №7 и IP технологий (SIP и H. 323) были рассмотрены в третьем разделе. Интенсивное внедрение технологии передачи речевой информации по IP-сетям потребовало постоянного наращивания функциональных возможностей как протокола Н.323, так и протокола SIP. В работе была представлена структура сигнализации на основе этих протоколов. Система ОКС №7 оптимизирована для работы по цифровым каналам и позволяет осуществлять управление установлением соединения.

В четвертом разделе рассматривался анализ взаимодействия управления и системы сигнализации на основе SoftSwitch. В ходе работы была рассмотрена архитектура состоящая из четырех функциональных плоскостей: транспортная, управления обслуживанием вызовов и сигнализации, услуг и приложений, а также эксплуатационного управления. Были рассмотрены функциональные объекты в архитектуре SoftSwitch, которые могут физически располагаться в разных автономных устройствах или многофункциональных платформах.

В работе представлена методика расчета и проанализирована характеристика управляющей и сигнальной информации, доставки управлений и сигнальной информации, которая использует технологию синхронной цифровой иерархии имеющей ориентированную кольцевую топологию. Все сетевые пункты в ней обменивались информацией между собой с помощью сигнальных сообщений, которые передавались по кольцу попакетно в одном направлении.

В разделе «Охрана труда» был проведен анализ опасных и вредных факторов производства, была построена и проанализирована система "Ч-М-С". Были произведены расчеты, которые обеспечивают безопасность труда на рабочем месте и приведена характеристика помещения по технике безопасности, санитарии и гигиены труда. Было установлено, что опасными доминирующим фактором является повышенный уровень шума на рабочем месте.

ВЫВОДЫ

ПЕРЕЧЕНЬ ССЫЛОК

1. Основные принципы сетей следующего поколения NGN [Электронный ресурс]. – Режим доступа : www/URL: http://ngn.psuti.ru/index.php? page=information_01_user – 22.03.15г. – Загл. с экрана

2. Принципы архитектурного построения NGN сетей и их систем абонентского доступа [Электронный ресурс]. – Режим доступа siblec.ru/index.php?dn=html&way=bW9kL2h0bWwvY29udGVudC84c2VtLzEwMy83LTEuaHRt – 20.03.2012 г. – Загл. с экрана

3. Семенов Ю.В. Услуги в сети NGN [текст] / Ю.В.Семенов Спб.:Наука и Техника,2005.-240с.

4. Семенов Ю.В. Построение транспортных пакетных сетей [текст]:. / Ю.В.Семенов Спб.:Наука и Техника,2005.-240с.

5. Уровень доступа [Электронный ресурс]. – Режим доступа http://fruitgro.ru/ngn-printsipy-postroeniya-i-organizatsii-str70.html – 01.11.2013 г– Загл. с экрана

6. Построение сетей доступа [Электронный ресурс] / Лекции сети следующего поколения NGN – Режим доступа http://5fan.ru/wievjob.php?id=4675– 2013г. – Загл. с экрана

7. Битнер В.И. Построение сетей доступа / Битнер В.И. [Электронный ресурс]. – Режим доступа http://pi.314159.ru/bitner/bitner1.pdf – 2008 – Загл. с экрана

8. Классификация оборудования NGN [Электронный ресурс]. / Режим доступа http://ngn.psuti.ru/index.php?page=information_02_user – 22.03.2015 г. – Загл. с экрана

9. Вычислительные сети [Электронный ресурс] / LAN HELPER.ru: справочная информация по локальным сетям. – Режим доступа: www/URL: http://lanhelper.ru/seti/7/2. – 12.03.2009г. – Загл. с экрана.

10. Стеклов В.К., Беркман Л.Н. Проектування телекомунікаційних мереж [текст] / Стеклов В.К., Беркман Л.Н К.: Техніка 2002 — 392с.

11. Стеклов В.К., Кільчицький Є.В. Основи управління мережами та послугами телекомунікації [текст] / За ред. проф. Стеклова В.К. - К.: Техніка, 2002. - 438 с.

12. Вычислительные сети [Электронный ресурс] // LAN HELPER.ru: справочная информация по локальным сетям. – Режим доступа: www/URL: http://lanhelper.ru/seti/7/3. – Загл. с экрана.

13. Основные положения системы сигнализации ОКС № 7 для сети связи [Электронный ресурс] //http://www.norm-load.ru/SNiP/Data1/43/43660/index.htm – 04.05.2008г. – Загл. с экрана.

14. Гольдштейн B.C., Пинчук А.В., СуховицкийА.Л.IP-Телефония. [текст] / Гольдштейн B.C., Пинчук А.В., — М.: Радио и связь, 2001. — 336с.: ил.

15. Гольдштейн Б.С., Ехиель И.М., Рерле Р.Д. Стек протоколов ОКС №7. . [текст] / Гольдштейн Б.С., Ехиель И.М., Рерле Р.Д. Подсистема МТР. Справочник.– СПб.: БХВ–Петербург, 2014. – 222 с.:ил.

16. Гольдштейн Б.С., Зарубин А.А., Саморезов В.В. Справочник по телекамуникационным протоколам. Протокол SIP [текст] /. Гольдштейн Б.С., Зарубин А.А., Саморезов В.В. – СПб.: БХВ–Петербург, 2014. – 390 с.:ил

17. Гольдштейн А. Б., Гольдштейн Б. С.SOFTSWITCH. [текст] / Гольдштейн А. Б., Гольдштейн Б. С.– СПб.: БХВ-Петербург, 2014. — 368 с.: ил.

18. Чаклова М.И. Пректирование сетей связи: учеб. [текст] / Чаклова М.И. – метод. Пособие.– Минск: БГУИР, 2012.– 95с.:ил.

19. Росляков А.В., Кудрявцева Е.Н., Хаеров А.А., Лысиков А.А. Журнал /T-Comm - Телекоммуникации и Транспорт Выпуск № 7 / 2012 [Электронный ресурс]. – Режим доступа http://cyberleninka.ru/article/n/raschet-harakteristik-setey-sleduyuschego-pokoleniya-ngn – 2012г.

20. Сибаров Ю.Г. ИИ др. Охрана труда в вычислительных центрах[текст]. / М/ Машиностроене, 1985. 185с.

21. Иванов В. Г., Дзюндзюк Б.В.,Охрана труда. Справочник задач. [текст] / Х.: НВП центр ХНУРЕ, 2006.242с.

22. Иванов В. Г., Дзюндзюк Б.В., Олександров Ю.М.. Охрана труда в электроустановках. [текст] / К.:ОКО, 1994. 227с.

23. Дзюндзюк Б.В. Основы безопасности эргагическх систем [текст] / К.: УМК ВО, 1982.-319 с.

24. ГОСТ 12.1.004-91. ССБТ. Пожарная безопасность. Общие требования.

25. НАПБ Б.03.001 – 2004. Типовые нормы принадлежностей огнетушителей.

26. НАПБ Б.03.002-2007. Нормы определения категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности.

27. ГОСТ 12.2.032.-78. ССБТ. Рабочее место при выполнении работ стоя. Общие эргономичные требования.

28. ДСан ПиН 3.3.2-007-98. Государственные санитарные правила и нормы работы с визуальными дисплейными терминальными электронно- вычислительных машин.

29. ГОСТ 12.0.003-74. ССБТ. Опасные и вредные производственные факторы. Классификация.

30. ГОСТ 12.1.019 - 79. ССБТ. Электробезопасность. Общие требования.

31. НПАОП 40.1-1.21-98. Правила безопасной эксполотации електроустоновок потребителей.(ПУЭ-85)

32. ДНАОП 40.1-1.32-01. Правила строительствам электроустановок. Электрооборудования специальных установок.

33. ДСН 3.3.6.042-99. Санитарные нормы микроклимата производственных помещений.
