7.8 Меры электробезопасности при тушении пожаров вблизи контактной сети электрифицированных железных дорог.
Тушить горящие предметы, расположенные на расстоянии менее 2 м от находящихся под напряжением частей контактной сети, разрешается только углекислотными и порошковыми огнетушителями. Тушить очаг загорания водой, пенными и воздушно-пенными огнетушителями можно только после сообщения руководителя работ или другого ответственного лица о том, что напряжение с контактной сети снято, и она заземлена.
Можно тушить очаг загорания без снятия напряжения, если он расположен на расстоянии более 7 м от контактного провода и проводов ВЛ. При этом необходимо следить, чтобы струя воды или пенного раствора не приближалась на расстояние менее 2 м к контактной сети и другим токоведущим частям, находящимся под напряжением.
7.9 Классификация помещений по степени опасности поражения людей электрическим током.
В отношении опасности поражения людей электрическим током различаются:
1. Помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность.
2. Помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность:
а) сырости (относительная влажность воздуха выше 60%, но не превышает 75%) или наличие токопроводящей пыли;
б) токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т. п.);
в) высокой температуры (температура постоянно или периодически (более 1 суток) превышает + 35 град.;
г) возможность одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологических аппаратам, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования – с другой.
3. Особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:
а) особой сырости (относительная влажность воздуха близка к 100% - потолок, пол, стены и предметы, находящиеся в помещении, покрыты влагой);
б) химически активной, агрессивной или органической среды;
в) одновременно двух или более условий повышенной опасности.
7.10 Защитное заземление и зануление.
Заземление электроустановки — преднамеренное соединение с землей или ее эквивалентом металлических нетоковедущих частей электроприемников (электроустановок), которые могут оказаться под напряжением . Одной из наиболее эффективных мер защиты от опасности поражения током в случае прикосновения к металлическим нетоковедущим частям электроустановок, оказавшимся под напряжением, является защитное заземление. Замыкание на корпус возможно в результате повреждения изоляции, касания токоведущей части корпуса машины, падения провода, находящегося под напряжением, на нетоковедущие металлические части.

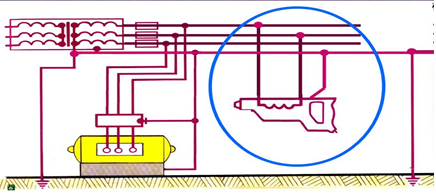

Принцип действия защитного заземления заключается в следующем. Допустим, что корпус токоприемника не заземлен и он находится под напряжением замкнувшейся фазы. Прикосновение человека к такому корпусу равносильно непосредственному прикосновению к фазному проводу. Сопротивление человека будет включено между корпусом и землей. Через человека пройдет ток который может оказаться опасным для его жизни.
Чтобы уменьшить эту опасность и снизить значение тока, проходящего через тело человека, до безопасной величины, корпус токоприемника заземляют, в результате которого создается цепь, шунтирующая тело человека и обеспечивающая для замыкания током путь с малым сопротивлением. При этом большая часть тока замкнувшейся фазы течет через заземляющее устройство, минуя тело человека. Напряжение, под которым окажется человек, при коснувшийся к корпусу, т. е. напряжение прикосновения, будет невелико и значительно меньше фазного.
Заземляющим устройством называется совокупность заземлителя и заземляющих проводников. Заземлитель – проводник (электрод) или совокупность металлически соединенных между собой проводников (электродов), находящихся в соприкосновении с землей. Заземляющий проводник – проводник, соединяющий заземляемые части с заземлителем.
Зануление – преднамеренное электрическое соединение металлических нетоковедущих частей электроприемников (электроустановок) с нейтральной точкой трансформатора питающей подстанции металлических нетоковедущих частей, которые могут оказаться под напряжением (ГОСТ 12.1.009 – 76. ССБТ. Электробезопасность. Термины и определения)
Принцип действия зануления состоит в том, что при замыкании какой-либо фазы на корпус зануление приводит к однофазному короткому замыканию и быстрому росту тока замыкания до такой величины, которая обеспечивается срабатывание защиты и автоматическое отключение электрооборудования от питающей электросети. Аппаратами защиты могут быть: плавкие предохранители, максимальные автоматы защиты от токов короткого замыкания и др.
