Приложение 7 к Инструкции по текущему содержанию железнодорожного пути
а)
Центр
перевода
б)

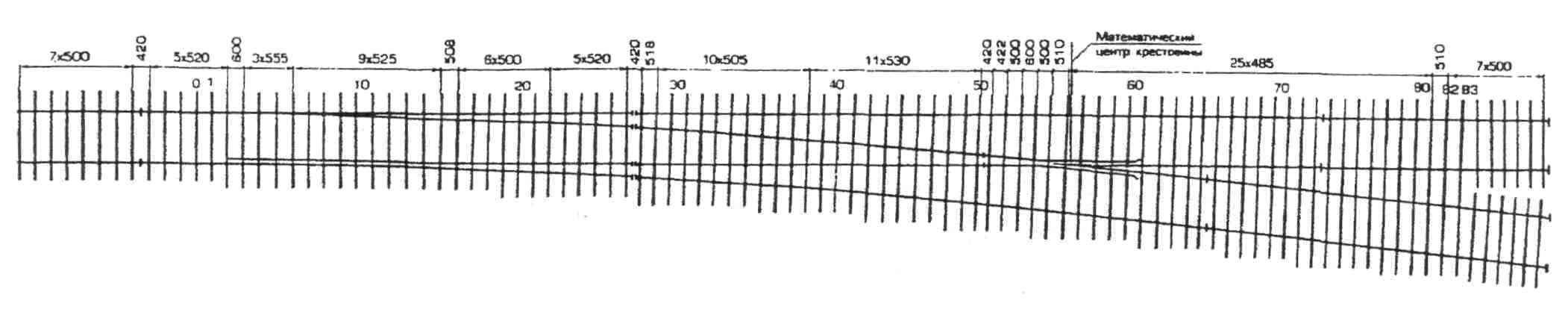

Рисунок П.7.1 – Эпюра укладки (а) и схема разбивки (б) стрелочного перевода типа Р65 марки 1/11 на железобетонных брусьях для скоростного движения. Проект 2726
а)
Центр
перевода
б
)
Рисунок П.7.2 – Эпюра укладки (а) и схема разбивки (б) стрелочного перевода типа Р65 марки 1/11 на железобетонных брусьях.
Проект 2750
а)
б
Центр
перевода
Рисунок П.7.3 – Эпюра укладки (а) и схема разбивки (б) стрелочного перевода типа Р65 марки 1/11 на железобетонных брусьях.
Проекты 2768 и 1740
а)
б
Центр
перевода
Рисунок П.7.4 – Эпюра укладки (а) и схема разбивки (б) стрелочного перевода типа Р65 марки 1/9 на железобетонных брусьях.
Проекты 2769 и 2215
а)
б
Центр
перевода
Рисунок П.7.5 – Эпюра укладки (а) и схема разбивки (б) симметричного стрелочного перевода типа Р65 марки 1/6
на железобетонных брусьях для горочных путей. Проект 2628
