Приложение 2
к Инструкции по текущему
содержанию железнодорожного пути
РЕЛЬСЫ
Характеристики рельсов
|
Наименование параметра |
Значение параметра для рельса типа |
||||||||||||||||||||||||||||||||||
|
Р50 |
Р65 |
Р75 |
|||||||||||||||||||||||||||||||||
|
Площадь, поперечного сечения, см2 Масса рельса длиной 1 м, кг Масса рельса длиной 25 м, кг Высота, мм: общая головки шейки подошвы Ширина головки поверху на уровне 13 мм от поверхности катания, мм Ширина подошвы, мм
|
65,99 51,80 1295,00
152 42 83 27
69 132 |
82,65 64,88 1622,00
180 45 105 30
72,25 150 |
95,037 74,60 1865,00
192 55 104,4 32,3
72 150 |
||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||

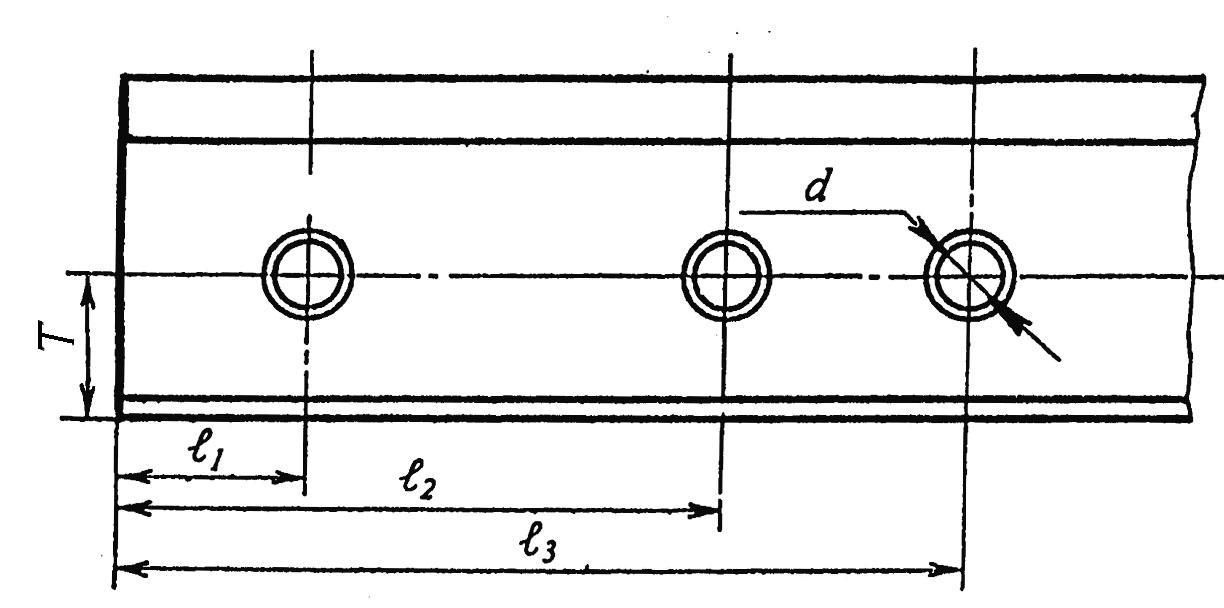

Рисунок П.2.1. Рельсы типа Р50, Р65, Р75
