Приложение 3
к Инструкции по текущему
содержанию железнодорожного пути
СКРЕПЛЕНИЯ
Характеристики двухголовых накладок
|
Показатель |
Тип накладки |
||
|
Р65 |
Р50 |
Р43 |
|
|
Масса одной накладки, кг: |
|
|
|
|
с четырьмя отверстиями |
23,78 |
12,36 |
9,49 |
|
с шестью отверстиями |
29,50 |
18,77 |
16,01 |
|
Высота накладки, мм |
130,00 |
107,00 |
95,64 |
|
Ширина накладки, мм |
45,50 |
46,00 |
40,00 |
|
Толщина шейки, мм |
21,00 |
19,00 |
20,00 |
|
Площадь поперечного сечения, см3 |
38,75 |
30,05 |
26,65 |
|
Примерное количество накладок, шт., в одной тонне: |
|
|
|
|
четырёхдырных |
42 |
81 |
105 |
|
шестидырных |
34 |
53 |
62 |
Рисунок П.3.1. Накладка двухголовая к рельсам типов Р65 и Р75:
а) – шестидырная; б) - четырёхдырная
Рисунок П.3.2. Накладка двухголовая к рельсам типа Р50:
а) — шестидырная; б) — четырёхдырная
Рисунок П.3.3. Накладка двухголовая к рельсам типа Р43:
а) — шестидырная; 6)— четырехдырная
Рисунок П.3.4. Подкладка Д65 костыльного скрепления к рельсам типов Р65 и Р75
Рисунок П.3.5. Подкладка ДН65 костыльного скрепления к рельсам типов Р65 и Р75
Рисунок П.3.6. Подкладка ДН6-65 костыльного скрепления для кривых участков пути к рельсам типов Р65 и Р75
Рисунок П.3.7. Подкладка стрелочная СД-65 костыльного скрепления
Рисунок П.3.8. Подкладка Д50 костыльного скрепления к рельсам типа Р50
Рисунок П.3.9. Подкладка КБ65 раздельного скрепления к рельсам типов Р65 и Р75
Рисунок П.3.10. Подкладка КД65 раздельного скрепления к рельсам типов Р65 и Р75
Рисунок П.3.11. Общий вид анкерного скрепления АРС-4 в стыке
Рисунок П.3.12. Общий вид бесподкладочного скрепления ЖБР-65 в стыке

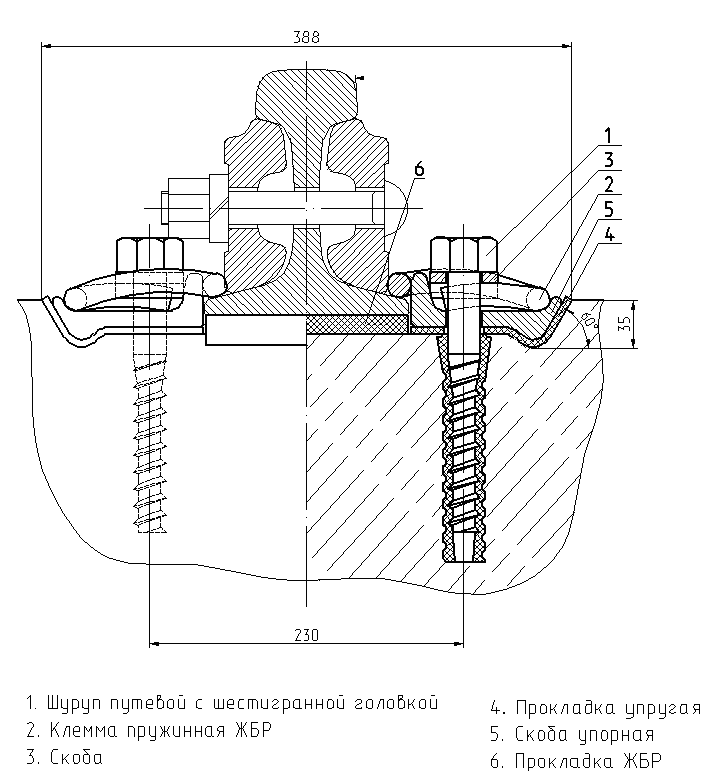

Рисунок П.3.13. Общий вид бесподкладочного шурупно-дюбельного скрепления ЖБР-65Ш в стыке
Рисунок П.3.14. Общий вид подкладочного шурупно-дюбельного
скрепления ЖБР-65ПШ в стыке
|
1. |
Шуруп путевой ЦП 54 |
5. |
Прокладка упругая ВП 920.1281 (вариант 1) |
|
2. |
Прокладка ЦП 363 |
5. |
Прокладка упругая ВП 920.1282 (вариант 2) |
|
3. |
Клемма пружинная ЖБР ЦП 369.102 |
6. |
Подкладка ЖБРМ ЦП 369.607 |
|
4. |
Вставка направляющая ВП 920.1280 |
7. |
Шайба плоская круглая СТО 24 |
Рисунок П.3.15. Общий вид подкладочного шурупно-дюбельного
скрепления ЖБР-65ПШМ в стыке
|
1. |
Пластмассовый дюбель типа Sdu25 |
|
2. |
Рельсовая прокладка Zw 1000dNT-85 |
|
3. |
Упорная скоба Wfp 30 К NT |
|
4. |
Упругая клемма Ski 30 |
|
5. |
Рельсовый шруп Ss35 с Uls 7 |
Рисунок П.3.16. Общий вид скрепления W-30 фирмы «ФОССЛО»
|
1. |
клемма |
|
2. |
прокладка амортизатор |
|
3. |
анкер |
|
4. |
боковой изолятор |
|
5. |
прижимной изолятор |
Рисунок П.3.17. Общий вид скрепления фирмы Pendrol.
