Инструкция по содержанию деревянных шпал, переводных и мостовых брусьев железных дорог колеи 1520 мм Оглавление





1. Общие положения

2. Конструкция, размеры и типы деревянных шпал, переводных и мостовых брусьев. Технические требования, предъявляемые к ним

3. Правила транспортировки, погрузки, выгрузки и хранения деревянных шпал, переводных и мостовых брусьев

4. Причины повреждения (дефектности) деревянных шпал, переводных и мостовых брусьев

5. Продление срока службы деревянных шпал, переводных и мостовых брусьев, особенности их текущего содержания

6. Ремонт деревянных шпал, переводных брусьев после изъятия из пути и их повторное использование

7. Порядок ведения шпального хозяйства. Учет и отчетность по деревянным шпалам, переводным и мостовым брусьям

8. Анализ состояния шпального хозяйства и планирование ремонтно-профилактических работ

Приложения

1. Общие положения

1.1 Настоящая Инструкция предназначена для работников подразделений путевого хозяйства железных дорог Российской Федерации и устанавливает основные технические требования, предъявляемые к деревянным шпалам, переводным и мостовым брусьям железных дорог колеи 1520 мм, правила их транспортировки и хранения.

В настоящей Инструкции рассмотрены основные причины повреждения деревянных шпал, переводных и мостовых брусьев и развития в них дефектов, даны указания по продлению срока службы, уходу за ними и текущему содержанию, а также устанавливаются основные требования к использованию старогодных деревянных шпал, переводных и мостовых брусьев, правила и виды их ремонта, порядок ведения шпального хозяйства, учета и отчетности состояния деревянных шпал, переводных и мостовых брусьев.

1.2. Наряду с настоящей Инструкцией необходимо пользоваться Государственными стандартами, техническими условиями и технологическими процессами, приказами, указаниями и другими актами МПС России по эксплуатации, содержанию, ремонту и конструкциям деревянных шпал, переводных и мостовых брусьев.

1.3. Инструкция по содержанию и ремонту деревянных шпал и брусьев, утвержденная МПС СССР 08.05.81 № ЦП/3981, считается не действующей в системе МПС России.

2. Конструкция, размеры и типы деревянных шпал, переводных и мостовых брусьев. Технические требования, предъявляемые к ним

2.1.Деревянные шпалы

2.1.1.Деревянные шпалы должны соответствовать Государственному стандарту "Шпалы деревянные для железных дорог колеи 1520 мм" (ГОСТ 78-89).

2.1.2.Конструкция и размеры деревянных шпал представлены на рис. 2.1. и табл. 2.1.

По форме поперечного сечения деревянные шпалы подразделяются на три вида: обрезные - рис. 2.1, а, полуобрезные - рис. 2.1, б и необрезные - рис. 2.1, в.

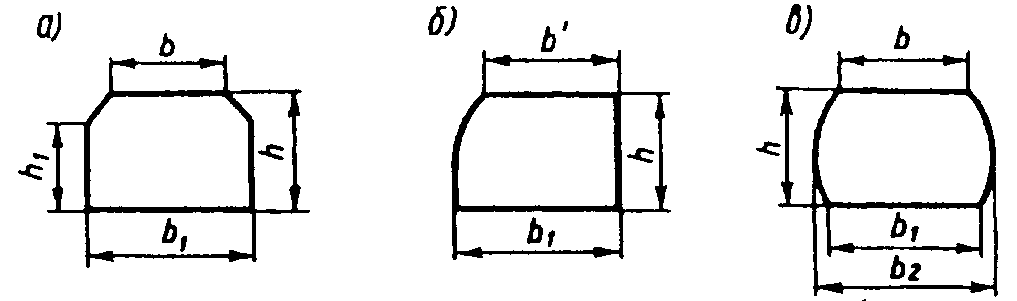

Рис.2.1.Формы поперечных сечений деревянных шпал.

Таблица 2.1

Тип шпалы	Толщина h, мм	Высота пропиленных боковых сторон h1, мм	Ширина, мм			Длина, мм
			верхней пласти не менее		нижней пласти
			b	b'	b1
I	1805	150	180	210	2505	2750+20
II	1605	130	150	195	2305
III	1505	105	140	190	2305

Шпалы по их назначению подразделяются на три типа:

I - для главных путей 1-го и 2-го класса¹, а также для путей 3-го класса при грузонапряженности более 50 млн. ткм брутто/км в год или скоростях движения поездов более 100 км/ч;

1Классификация путей и виды ремонтов пути указаны в соответствии с приказом МПС России от 16.08. 94 № 12Ц

II - для главных путей 3-го и 4-го класса, подъездных путей с интенсивной работой, приемоотправочных и сортировочных путей на станциях;

III - для любых путей 5-го класса, в том числе станционных, малодеятельных подъездных и прочих путей с маневрово-вывозным характером движения.

2.1.3. Размеры деревянных шпал установлены для древесины с влажностью не более 22 %. При большей влажности древесины шпалы должны иметь по толщине и ширине припуски на усушку для хвойных пород по ГОСТ 6782.1-75, а для лиственных пород-по ГОСТ 6782.2-75.

2.2.Составные деревянные шпалы

2.2.1.Составные деревянные шпалы должны соответствовать Техническим условиям "Шпалы деревянные составные" (ТУ 13-0273685-401-89).

2.2.2.Конструкция и размеры составных деревянных шпал представлены на рис. 2.2.

Рис.2.2.Составная деревянная шпала.

2.2.3.Составные деревянные шпалы по их назначению изготавливаются одного типа. Они предназначаются для укладки в малодеятельные станционные и подъездные пути, и в подъездные пути промышленных предприятий.

2.2.4.Размеры поперечных сечений составных деревянных шпал установлены для древесины с влажностью не более 22 %. При большей влажности древесины составные деревянные шпалы должны иметь по толщине и ширине припуски на усушку древесины для хвойных пород по ГОСТ 6782.1-75, а для лиственных пород - по ГОСТ 6782.2-75.

2.2.5.Отклонения от установленных размеров составных деревянных шпал допускаются, мм:

по длине	 20
по толщине	 5
по ширине верхней пласти	-10, + до ширины нижней пласти
по высоте пропиленных боковых сторон	минимальный размер 140, максимальный - до толщины шпалы
по горизонтальному расстоянию между болтами, а также концом шпалы и болтом	 10
по вертикальному отклонению болтов от оси шпалы	 5

2.3.Переводные брусья

2.3.1.Переводные брусья должны соответствовать Государственному стандарту "Брусья деревянные для стрелочных переводов железных дорог широкой колеи" (ГОСТ 8816-70).

2.3.2.Конструкция и размеры переводных брусьев представлены на рис. 2.3 и в табл. 2.2.

Рис.2.3.Формы поперечных сечений переводных брусьев

Таблица 2.2

Типы брусьев	Толщина брусьев h, мм	Ширина верхней пласти b*, мм			Ширина нижней пласти b1,мм	Ширина бруса по непропиленным сторонам b2, мм	Высота пропиленной боковой стороны h1, мм
		Уширенная, мм	широкая, мм	нормальная, мм
I	1805	220-10	200-10	-	260-5; +20	300	150*
II	1605	220-10	-	175-10	250-5; +20	280	130*
III	1б05	-	200-10	175-10	230-5; +20	260	130*
* Плюсовые отклонении ширины верхней пласти - до ширины нижней пласти. В этом случаеh1= h.

По форме поперечного сечения переводные брусья подразделяются на два вида: обрезные (А) и необрезные (Б).

Переводные брусья по их назначению подразделяются на три типа:

I - для главных путей 1-го и 2-го класса, а также для путей 3-го класса при грузонапряженности более 50 млн. ткм брутто км в год при скоростях более 100 км/ч;

II - для главных путей 2, 3 и 4-го класса, подъездных путей с интенсивной работой, приемоотправочных и сортировочных путей на станциях;

III - для любых путей 5-го класса, в том числе станционных, малодеятельных подъездных и прочих путей с маневрово-вывозным характером движения.

2.3.3.Размеры поперечных сечений переводных брусьев установлены для древесины с влажностью не более 22 %. При большей влажности древесины переводные брусья хвойных пород должны изготавливаться с припуском на усушку - по ГОСТ 6782.1-75, для переводных брусьев лиственных пород - по ГОСТ 6782.2-75.

2.3.4. Длина переводных брусьев должна быть от 3,0 до 5,5 м с градацией 0,25 м с предельными отклонениями20 мм.

2.3.5.Переводные брусья изготавливают комплектами в зависимости от назначения путей, типа рельсов и марки стрелочных переводов. Число переводных брусьев в комплекте установлено ГОСТ 8816-70.

2.3.6.Во всех путях 3-5-го классов могут применяться клееные переводные брусья по ГОСТ 9371-90 "Брусья переводные деревянные клееные для железных дорог широкой колеи".

2.3.7. Стрелочные переводы на переводных брусьях, составленных из деревянных шпал, могут укладываться в станционные, подъездные, сортировочные пути и приемоотправочные пути грузового движения.

Конструкция соединения деревянных шпал в таких брусьях приведена на рис. 2.4.

Рис. 2.4. Стык составных шпал: а - общий вид; 6 - накладка; в - болт

Расположение соединений, длина переводных брусьев, составленных из деревянных шпал, их расположение в стрелочном переводе выполняются согласно утвержденным Департаментом пути и сооружений МПС России эпюрам укладки стрелочных переводов типов Р65 и Р50 марок 1/11, 1/9 и 1/6 колеи 1520 мм на шпалах.

2.4.Мостовые брусья

2.4.1.Мостовые брусья должны соответствовать ГОСТ 28450-90 "Брусья мостовые деревянные".

2.4.2.Форма поперечного сечения мостовых брусьев должна быть прямоугольной.

2.4.3.Размеры мостовых брусьев представлены в табл. 2.3.

По требованию заказчика изготавливают мостовые брусья сечением 220 280 и 240300 мм, а также длиной 4,2 м.

Таблица 2.3

Размер поперечного сечения, мм	Длина, мм	Предельные отклонения от номинальных размеров, мм
		Толщина	Ширина	Длина
200 240	3250	-2.0	-0,0	+15.0
220 260		+0,0	+3,0

2.4.4.Размеры мостовых брусьев установлены для древесины с влажностью не более 20 %. При большей влажности мостовые брусья должны иметь по толщине и ширине припуски на усушку древесины по ГОСТ 6782.1-75.

2.5.Технические требования к непропитанным деревянным шпалам, переводным и мостовым брусьям.

2.5.1.Деревянные шпалы изготавливаются из древесины сосны, кедра, ели, пихты, лиственницы и березы.

Нормы ограничения пороков древесины при изготовлении шпал установлены ГОСТ 78-89 и ГОСТ 2140-81.

2.5.2.Переводные брусья изготавливаются из древесины сосны, ели, пихты, лиственницы и березы (ГОСТ 8816-70).

Нормы ограничения пороков древесины при изготовлении переводных брусьев приведены в ГОСТ 8816-70.

2.5.3.Мостовые брусья изготавливаются из древесины сосны и лиственницы. Изготовление брусьев из древесины ели и других хвойных пород допускается по согласованию с заказчиком.

Нормы пороков древесины допускаемых при изготовлении мостовых брусьев приведены в ГОСТ 28450-90.

2.5.4.Глубокая наколка деревянных шпал производится в соответствии с ТУ 13-06-23-1-87. Допускаются по согласованию с заказчиком ненаколотые шпалы.

2.5.5.Изготовляемые непропитанные деревянные шпалы, переводные и мостовые брусья маркируются на одном из торцов клеймением или стойкой краской:

для деревянных шпал - в соответствии с табл. 2.4;

для составных деревянных шпал - в соответствии с табл. 2.5;

для переводных брусьев - с указанием типа комплекта (А1, А2, АЗ, А4, Б1, Б2, В), типа брусьев (I, II, III) и условий длины бруса от 3,0 до 5,5 м через каждые 0,25 м в соответствии с ГОСТ 8816-70;

для мостовых брусьев - в соответствии с табл. 2.6.

Таблица 2.4

Порода древесины
	глубокосколотых			ненаколотых
	I	II	III	I	II	III
Сосна и кедр	.	.1	.		1
Ель и пихта	.Е	.Е1	.Е	Е	Е1	Е
Лиственница	. Л	.Л1	.Л	Л	Л1	Л
Береза	.ЛЕ	.ЛЕ1	.ЛЕ	ЛЕ	ЛЕ1	ЛЕ

Таблица 2.5

Порода древесины	Обозначения
Сосна	Без обозначения
Ель и пиита	Е
Лиственница	Л
Береза	ЛЕ

Таблица 2.6

Порода древесины	Обозначение бруса сечением, мм
	200 240	220 260	220 280	240 300
Сосна	1	П	Ш	1111
Лиственница	Л1	ЛП	ЛШ	Л1111

2.5.6.Непропитанные деревянные шпалы, переводные и мостовые брусья должны рассортировываться по породам: сосновые и кедровые - вместе; еловые и пихтовые - вместе; лиственничные и березовые - отдельно.

2.5.7. Учет деревянных шпал ведется в штуках, переводных брусьев - в комплектах, а мостовых брусьев - в штуках или кубических метрах.

2.5.8.Один комплект переводных брусьев должен состоять из брусьев одной породы.

2.6.Технические требования к пропитанным деревянным шпалам, переводным и мостовым брусьям.

2.6.1.Деревянные шпалы, переводные и мостовые брусья до укладки в путь должны быть пропитаны на заводах маслянистыми защитными средствами по ГОСТ 20022.5-93 или другими антисептиками, установленными МПС России. Укладка непропитанных деревянных шпал, переводных и мостовых брусьев в путь не допускается.

2.6.2.Отверстия под костыли и шурупы, просверленные в уже пропитанных деревянных шпалах, переводных и мостовых брусьях, должны быть смазаны маслянистыми защитными антисептическими средствами по ГОСТ 20022.5-93.

2.6.3.Качество пропитки деревянных шпал, переводных и мостовых брусьев маслянистыми защитными антисептическими средствами регламентировано ГОСТ 20022.5-93 "Защита древесины. Автоклавная пропитка маслянистыми защитными средствами" и "Технологическими процессами пропитки древесины на шпалопропиточных заводах".

2.6.4.Механическая обработка деревянных шпал, переводных и мостовых брусьев должна проводиться до пропитки. Допускается механическая обработка деревянных шпал, переводных и мостовых брусьев после пропитки с последующим трехкратным нанесением маслянистого защитного антисептического средства на обнажившиеся непропитанные поверхности древесины.

2.6.5.Глубина пропитки деревянных шпал, переводных и мостовых брусьев должна соответствовать требованиям ГОСТ 20022.0-93 и "Технологическим процессам пропитки древесины на шпалопропиточных заводах".

Глубина пропитки сосновых и кедровых лесоматериалов по заболони не должна быть менее 85 % ее ширины, а по обнаженной ядровой древесине - не менее 5 мм. Заболонь шириной до 20 мм должна быть пропитана полностью.

Глубина пропитки еловых, пихтовых и лиственничных лесоматериалов по заболони не должна быть менее 5 мм, а по обнаженной ядровой древесине - не менее 2 мм.

Глубина пропитки наколотых сосновых, еловых и пихтовых шпаг в зоне расположения сеток наколов должна быть не менее 60 мм наколотых шпал лиственных пород деревьев - не менее 50 мм.

2.6.6.Глубину пропитки определяют отбором проб пустотелым буром внутренним диаметром 5 мм. Места взятия проб не должны иметь трещин, сучков и отверстий.

От каждого отобранного изделия отбирают пробы на расстоянии:

0,8 м от торца - для ненаколотых деревянных шпал, переводных и мостовых брусьев;

0,9 м от торца и 60 мм от нижней пласти - для наколотых шпал.

2.6.7.Глубина пропитки деревянных шпал, переводных и мостовых брусьев соответствует требованиям стандарта, если не менее 90 % проб, отобранных не менее чем у 10 шпал или брусьев проверяемой партии соответствует требованиям п. 2.6.5 настоящей Инструкции.
