8. Построение монтажных графиков и таблиц

Монтажные графики и таблицы представляют собой зависимости изменений напряжений и стрел провеса проводов от изменения температур окружающего воздуха.

Определение стрел провеса следует производить по уравнению равновесия.

Для определения механических напряжений, входящих в уравнение равновесия, необходимо воспользоваться уравнением состояния провода в пролете.

В свою очередь, чтобы начать расчеты по уравнению состояния, нужно задаться исходным режимом, под которым принимается режим, дающий наибольшее напряжение в проводе.

Отыскание исходного режима производится путем сравнения критического пролета с действительным или приведенным пролетами анкерных участков. Последнее зависит от типа применяемых изоляторов (штыревых, натяжных или подвесных).

Подобные расчеты называются механическим расчетом проводов и его основная цель - выявить условия, обеспечивающие в проводах создание необходимого запаса прочности, а основной результат - монтажные таблицы и графики, по которым монтируются провода ЛЭП. Методики отыскания исходного режима для однородных и неоднородных, например, сталеалюминиевых проводов неодинаковы.

8.1. Определение исходного режима

Расчет сталеалюминиевых проводов выполняем согласно ПУЭ по следующим трем условиям:

а) режим низшей температуры;

б) режим наибольшей температуры;

в) режим среднегодовой температуры.

Поскольку напряжение в проводе ограничивается тремя исходными режимами, то существует три критических пролета, соответствующих по-граничным условиям этих режимов:

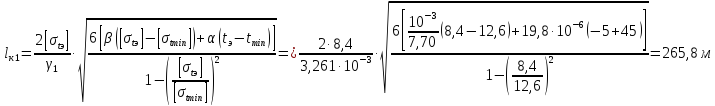

Первый критический пролет‒ это пролет такой длины, при котором напряжение в проводе в режиме среднегодовой температуры равно допустимому при среднегодовой температуре, а в режиме низшей температуры равно допустимому напряжению при низшей температуре. Первый критический пролет определяется по формуле, м:

где ‒ коэффициент упругого удлинения материала провода, тоесть величина, дающаяизменение единицы длины провода приувеличении напряжения на 1 Па;E‒ модуль упругости,;‒ температурный коэффициент линейного удлинения, град^1;‒ среднегодовая температура,С;‒ минимальная температура,С;-допустимое напряжение при среднегодовой температуре,;- допустимое напряжение при низшей температуре,.

Допустимые напряжения для проводов АС‒220 согласно [1], даН/мм²:

при средней температуре – 8,4

при низшей температуре – 12,6

при наибольшей нагрузке – 12,6.

Второй критический пролет‒ это пролет такой длины, при котором напряжение в проводе при наибольшей нагрузке равно допустимому при наибольшей нагрузке, а в режиме низшей температуры равно допустимому напряжению при низшей температуре, находится по фор­муле, м:

Третий критический пролет‒ это пролет такой длины, при котором напряжение равно допустимому при среднегодовой температуре, а в режиме наибольшей нагрузки равно допустимому напряжению в режиме наибольшей нагрузки, определяется по формуле, м:

В результате вычислений получим следующее соотношение критических пролетов и расчетного пролета: и. На основании этих соотношений определим исходный режим. Это режим максимальной нагрузки с параметрами:

; ;12,6.
