Объемы работы устройств грузового двора

Наименование устройства	Вид груза	Объем работы (отправление/прибытие), тыс. тонн
Крытые склады	Повагонные отправки	170/190
	Мелкие отправки	120/150
Навалочная площадка	Сыпучие грузы	110/120
Контейнерная площадка	Штучные в контейнерах	130/140
Площадка для тяжеловесных грузов	Тяжеловесные	120/100

Статическая нагрузка вагона по заданию составляет 50 т.

Из устройств вагонного хозяйства на участковых станциях в непосредственной близости к приемоотправочным путям размещаются пункты технического обслуживания. Также на станции имеется механизированный вагоноремонтный пункт.

Стрелочные переводы на путях организованного движения поездов оборудуются электрической централизацией. Средством регулирования движения на перегонах является автоблокировка.

Пути, предназначенные для стоянки пожарного и восстановительного поездов, проектируются длиной 200–300 метров в зависимости от категории.

2.2. Пример выполнения подраздела « Расчет числа путей на подходах к станции и построение диаграммы поездопотоков»

Число главных путей на подходах к станции определяется сопоставлением потребной пропускной способности прилегающего участка с его наличной пропускной способностью. Потребная пропускная способность с учетом необходимого резерва определяется по формуле

, (2.1)

где – количество соответственно грузовых и пассажирских поездов на участке; – коэффициент съема грузовых поездов пассажирскими поездами (принимается 1,2–1,8);  – коэффициент резерва пропускной способности линии (принимается 0,2).

Наличная пропускная способность линии принимается согласно прил. 2.

Потребная пропускная способность рассчитывается для каждого прилегающего к станции участка.

Участок А–Д:

пары поездов в сутки.

Участок Б–Д:

пар поездов в сутки.

Участок В–Д:

пар поездов в сутки.

Согласно расчету при периоде графика 10 мин на каждом направлении принимается по 2 главных пути.

На основании вышеприведенного расчета и анализа исходных данных строится диаграмма поездопотоков, на которой отражена работа станции с поездами разных категорий (рис. 2.2).

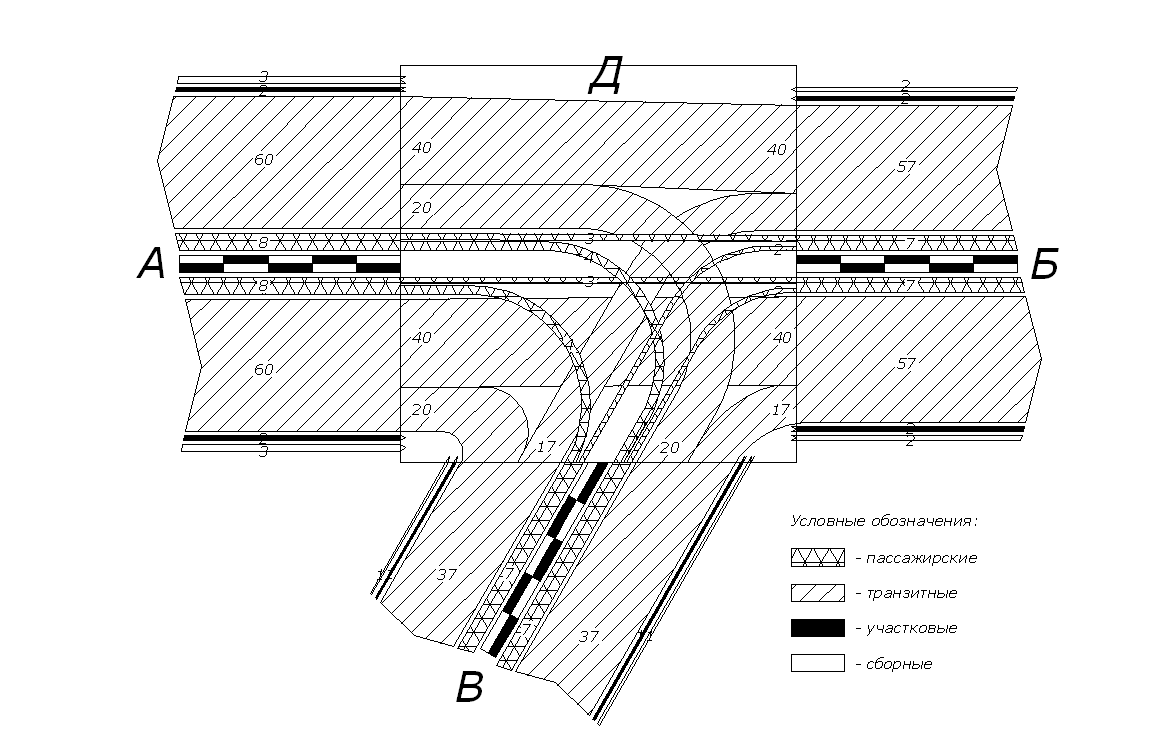

Рис. 2.2. Диаграмма поездопотоков

2.3. Пример выполнения подраздела «Определение массы поезда и полезной длины приемоотправочных путей»

Расчет массы поезда производится для каждой примыкающей к станции железнодорожной линии на основе исходных данных задания.

В курсовом проекте определение массы поезда производится в зависимости от серии локомотива и величины руководящего уклона по графикам, представленным в прил. 1.

При заданном руководящем уклоне 9‰ и серии локомотива 2ТЭ10 масса поезда составляет 4600 т.

Полезная длина путей определяется из условия размещения полновесного состава, двух поездных локомотивов и резерва длины на неточность установки состава (10 м), по формуле

, (2.2)

где – масса состава, т;– статическая нагрузка четырехосного вагона, т (по заданию= 50 т);– вес тары четырехосного вагона, т (принимаетсят);– длина физического вагона, м (принимается 14,73 м).

С учетом длины локомотива 2ТЭ10 и определенной массы поезда, полезная длина составит:

м.

По результатам расчетов принимается стандартная полезная длина станционных путей 1050 м.
