Приложение 7 формы и размеры ведомостей путей, стрелочных переводов, зданий и сооружений
На чертеже за планом путевого развития станции приводятся ведомости путей, стрелочных переводов, зданий и сооружений.
Все здания, сооружения и устройства, предусматриваемые проектом, должны быть включены в ведомость зданий и сооружений (рис. 1). На плане станции здания и сооружения должны быть пронумерованы с применением выносных линий и под этими номерами включены в ведомость.
Рис. 1. Ведомость зданий и сооружений
Ведомость стрелочных переводов. Содержание и размеры ведомости представлены на рис. 2.

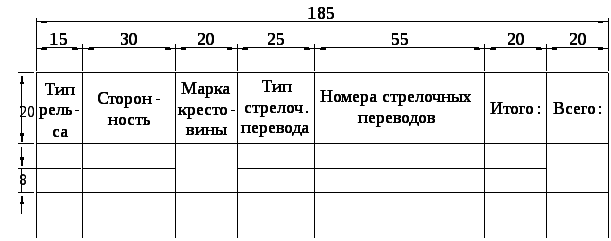

Рис. 2. Ведомость стрелочных переводов
Окончание прил. 7
С тем, чтобы указать назначение путей по проекту и их проектную полезную длину, установить потребность в рельсах разных типов и шпалах, получить показатели для сравнения разных вариантов проекта, определить строительную стоимость по верхнему строению пути, составляется ведомость путей (рис. 3).

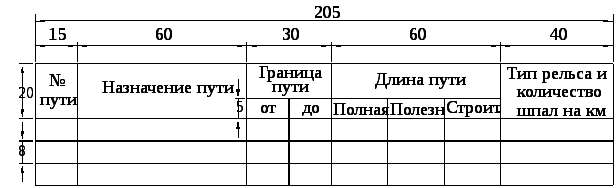

Рис. 3. Ведомость железнодорожных путей
Библиографический список
Правила и технические нормы проектирования станций и узлов на железных дорогах колеи 1520 мм. МПС РФ – М. : Техинформ, 2001. – 255 с.
Строительно-технические нормы МПС РФ. Железные дороги колеи 1520 мм СТН Ц-01-95. – М. : МПС, 1995. – 87 с.
Железнодорожные станции и узлы : учеб. для вузов ж.-д. трансп. / В.Г. Шубко [и др.] ; под ред. В.Г. Шубко и Н.В. Правдина. – М. : УМК МПС России, 2002. – 368 с.
Железнодорожные станции и узлы : учебное пособие для студ. учреждений сред. проф. образования / Ю.И. Ефименко [и др.] ; под ред. Ю.И. Ефименко. – 2-е изд., стер. – М. : Издательский центр «Академия», 2006. – 336 с.
Железнодорожные станции и узлы (задачи, примеры, расчеты) / под ред. Н.В. Правдина. – М. : Транспорт, 1984. – 300 с.
Железнодорожные станции и узлы (задачи, примеры, расчеты) : учебное пособие для вузов ж.-д. транспорта / Н.В. Правдин [и др.] ; под ред. Н.В. Правдина и В.Г. Шубко. – М. : Маршрут, 2005. – 502 с.
Инструкция по движению поездов и маневровой работе на железных дорогах РФ. – М. : Транспорт, 2000. – 317 с.
Правила технической эксплуатации железных дорог РФ / МПСРФ. – М. : Транспорт, 2000. – 190 с.
Проектирование участковых станций : учебное пособие / Е.Э. Червотенко [и др.] ; под ред. Е.Э. Червотенко. – Хабаровск : Изд-во ДВГУПС, 2010 – 104 с.
