1.2. Приборы

Виртуальные приборы – это модельные компоненты Multisim, которые соответствуют реальным приборам. Например, среди виртуальных приборов в Multisim есть осциллографы, генераторы сигналов, анализаторы спектра и др.

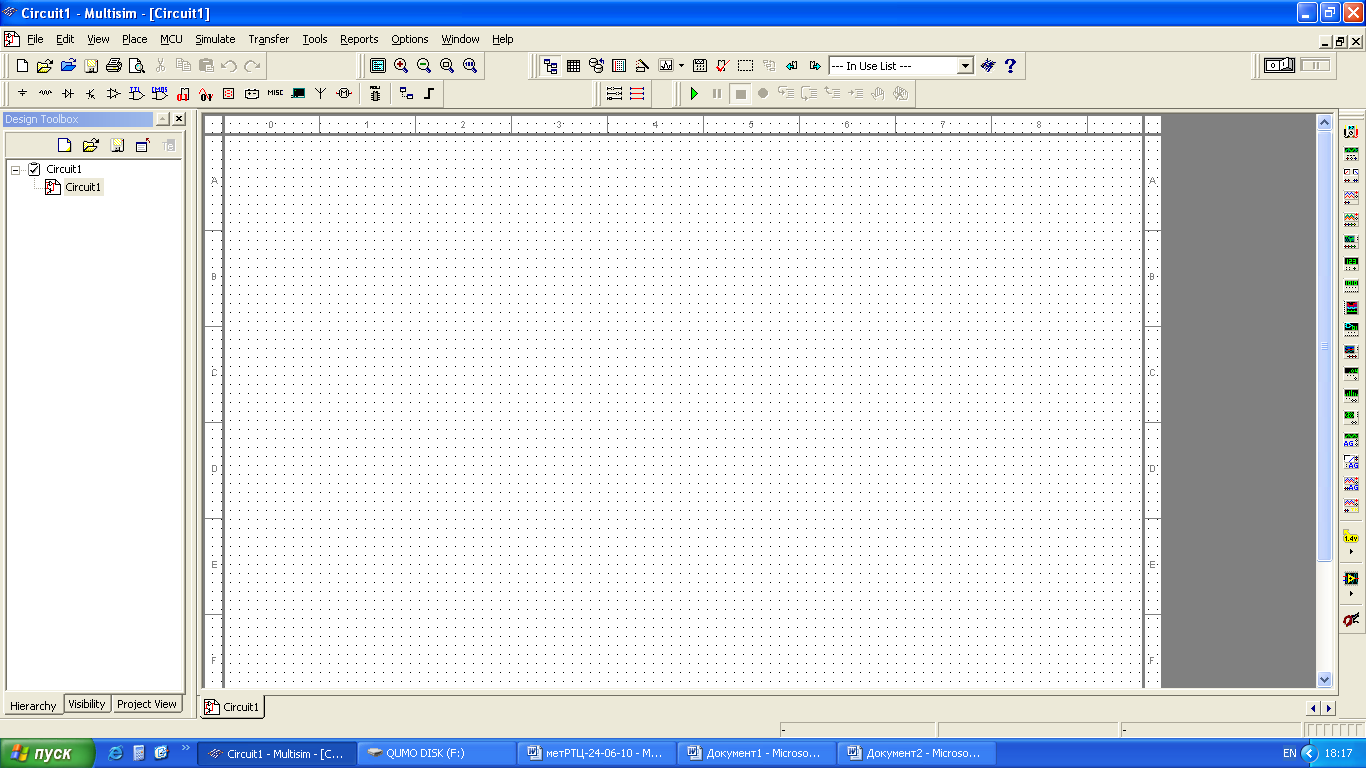

Чтобы добавить виртуальный прибор, выберите его с панели приборов (Instruments), рис. 4. Чтобы посмотреть лицевую панель прибора, дважды кликните на иконку прибора. Выводы прибора соединяются с элементами схемы так же, как и другие компоненты.

В Multisim также есть эмулированные реально существующие приборы Agilent и Tektronix.

1.2.1. Генератор сигналов

Генератор XFG1 является идеальным источником напряжения, вырабатывающим сигналы синусоидальной, прямоугольной или треугольной формы.

Средний вывод генератора при подключении к схеме обеспечивает общую точку для отсчета амплитуды переменного напряжения. Для отсчета напряжения относительно нуля общий вывод заземляют. Крайние правый и левый выводы служат для подачи переменного напряжения на схему. Напряжение на правом выводе изменяется в положительном направлении относительно общего вывода, напряжение на левом выводе – в отрицательном.

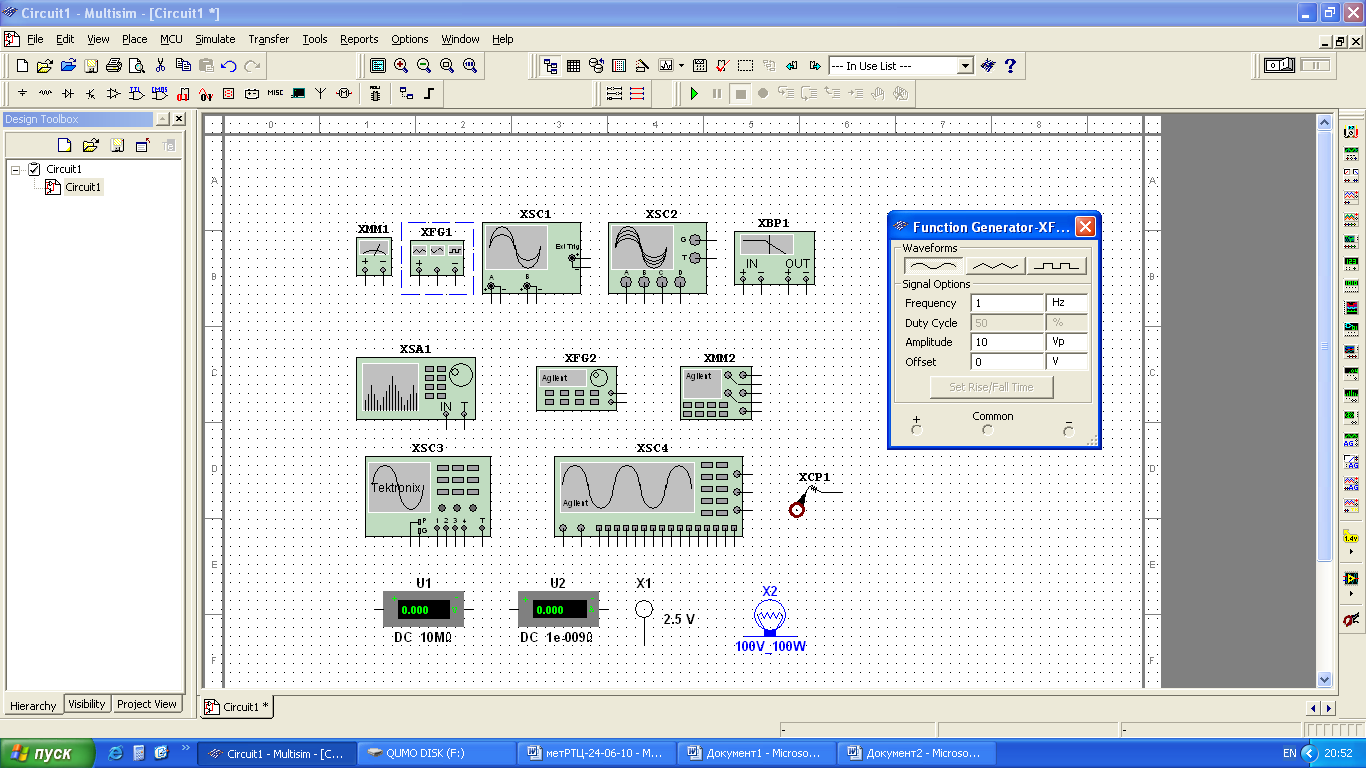

Двойным щелчком мыши на уменьшенном изображении открывается увеличенное изображение генератора (рис. 5).

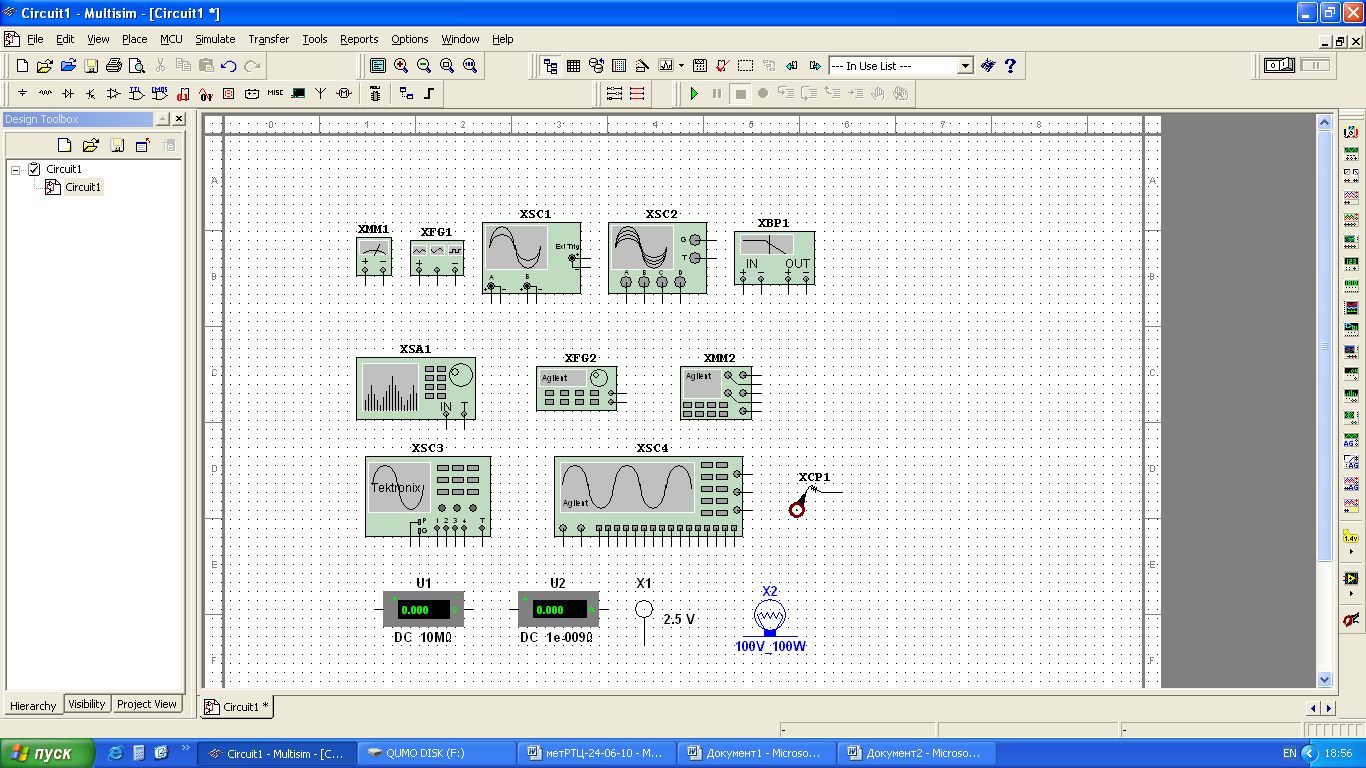

Рис. 4. Панель приборов и изображение: виртуальных приборов: мультиметра XMM1, генератора сигналов XFG1, двух- и четырехканальных осциллографов XCS1, XCS2, плоттера Боде XBP1, анализатора спектраXSA1; эмулированных реально-существующих приборов: функционального генератора XFG2, мультиметра XMM2, осциллографов XSC3 и XSC4, пробника XCP1; регистрирующих приборов из библиотеки индикаторов: вольтметра U1, амперметра U2, пробника напряжения X1, лампы накаливания Х2.

	На передней панели задаются следующие параметры: частота выходного напряжения (Frequency), скважность (Duty Cycle), амплитуда выходного напряжения (Amplitude), постоянная составляющая выходного напряжения (Offset).
Рис. 5. Панель генератора сигналов XFG1

1.2.2. Осциллограф

Осциллограф XSC1, представляет собой аналог двухлучевого запоминающего осциллографа. Можно подключить осциллограф к уже включённой схеме или во время работы cxемы переставить выводы к другим точкам – изображение на экране осциллографа изменится автоматически.

Остановить процесс расчета параметров и характеристик схемы в любой момент времени можно нажатием клавиши F9 или выбором пункта Pause (Пауза) в меню Circuit. Продолжить расчет можно повторным нажатием клавиши F9 или выбором пункта Resume меню Circuit. Нажатием кнопки "Пуск-Стоп" в верхнем углу экрана начинается или прекращается расчет параметров схемы.

На схему выводится уменьшенное изображение осциллографа. На этом изображении имеется четыре входных зажима: верхний правый зажим – общий; нижний правый – вход синхронизации; левый и правый нижние зажимы представляют собой соответственно вход канала А (channel А) и вход канала В (channel В).

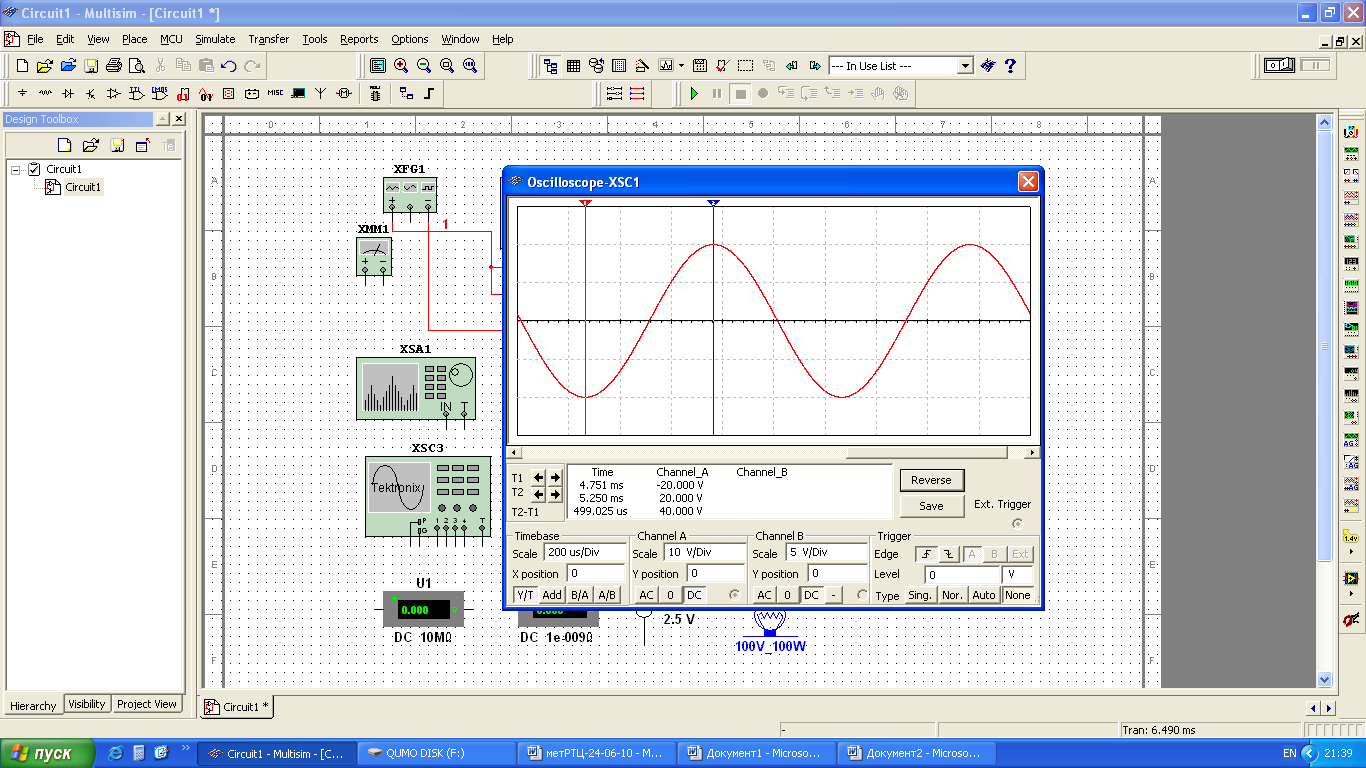

Двойным щелчком мыши по уменьшенному изображению открывается изображение передней панели осциллографа (рис. 6).

Рис. 6. Изображение передней панели осциллографа

Непосредственно под экраном находится линейка прокрутки, позволяющая наблюдать любой временной отрезок процесса от момента включения до момента выключения схемы.

На экране осциллографа расположены два курсора, обозначаемые 1 и 2, при помощи которых можно измерить мгновенные значения напряжений в любой точке осциллограммы. Для этого просто переместите мышью курсоры за треугольники в их верхней части в требуемое положение. Координаты точек пересечения первого курсора с осциллограммой отображаются в верхней строке, координаты второго курсора – в средней строке. В нижней строке отображаются значения разностей между соответствующими координатами первого и второго курсоров. Результаты можно записать в файл. Для распечатки полученных осциллограмм удобно получить изображение на белом фоне, нажав кнопку .

1.2.3. Анализатор спектра XSA1

Анализатор спектра XSА1, предназначен для определения спектра сигнала в любой точке радиотехнической цепи. Можно подключить анализатор спектра к уже включённой схеме или во время работы cxемы переставить выводы к другим точкам – изображение на экране анализатора спектра изменится автоматически.

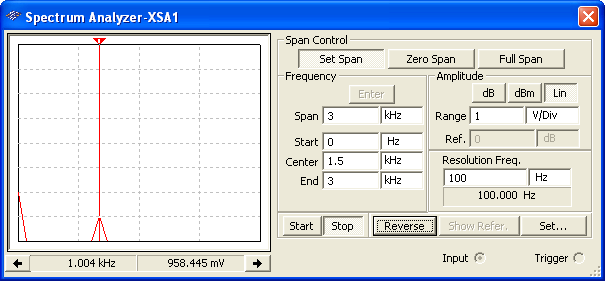

На рис. 7 представлена передняя панель анализатора спектра с изображением амплитудного спектра положительного гармонического сигнала S(t)=1+Sin(21000t).

Рис. 7. Изображение передней панели анализатора спектра XSA1

Для корректного отображения спектра необходимо выбрать диапазон частот, задавая начальное значение диапазона в окне Start, конечное значение – в поле End, сохранить настройки, нажав Enter. Перемещая маркер, внизу рабочего окна получаем значения частоты и амплитуды выбранной гармоники.
