Таблица П.3

Сваи сплошного квадратного сечения с ненапрягаемой продольной арматурой (по ГОСТ 19804.1-79)

	Дли-	Сече-				Справоч-	Расход
Марка	на	ние	Продоль-	Класс	Объем	ная масса	стали на
сваи	сваи,	сваи,	ная	бетона	бетона,	сваи,	одну
	сваи,	сваи,	арматура		м3	сваи,	сваю,
	м	см				т	кг
							кг
С3-30	3				0,28	0,70	15,2
С3,5-30	3,5				0,33	0,83	16,9
С4-30	4	30х30	4 10А-I	B15	0,37	0,93	18,5
С4,5-30	4,5	30х30		B15	0,42	1,05	20,1
С5-30	5				0,46	1,15	21,8
С5,5-30	5,5		4 10АII		0,51	1,28	23,4
		30х30
С6-30	6	30х30	4 10АII	В15	0,55	I,38	25,0
С7-30	7		4 12АI		0,64	I,60	36,7
С8-30	8		4 12АI		0,73	1,83	41,1
С9-30	9		4 12АII	В 20	0,82	2,05	45,5
C10-30	10	30x30	4 14АIII	В 20	0,91	2,28	50,50
С11-30	11		4 14АIII		1,00	2,50	69,3
CI2-30	12		4 14АIII		1,09	2,73	74.9
С8-35	8		4 12АII	В-20	1,00	2,50	44,4
С9-35	9		4 12АII		1,12	2,50	48,9
С10-35	10		4 12АIII		1,24	3,10	54,5
С11-35	11	35х35	4 14АIII		1,37	3,43	73,5
С12-35	12	35х35	4 14АIII		1,49	3,73	79,2
С13-35	13		4 14АIII		1,6l	4,03	85,9
С14-35	14		4 16АIII	B-25	1,73	4,33	112,9
С15-35	15		4 18АIII	B-25	1,98	4,65	146,0
С15-35	15		4 18АIII		1,98	4,65	146,0
С16-35	16		4 18АIII			4,95	154,8
			4 18АIII
C13-40	13		4 16АIII		2,10	5,25	111,3
C14-40	14	40x40	4 16АШ		2,26	5,65	118,8
C15-40	15		4 18АШ		2,42	6,05	152,1
C16-40	16		4 20АШ		2,58	0,45	193,3

Примечание. Сваи сплошного квадратного сечения(ГОСТ 19804.1-79) рекомендуется применять для всех зданий и сооружений в любых сжимаемых грунтах (за исключением грунтов с непробиваемыми включениями) для восприятия вдавливающих, выдергивающих и горизонтальных нагрузок.

Таблица П.4

Сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой продольной стержневой

арматурой по ГОСТ 19804.2-79

Марка		Длина	Сечение	Продольная	Класс	Объем	Спра-	Расход
Марка		Длина	Сечение	Продольная	Класс	Объем	воч.	Расход
сваи		сваи, м	сваи, см	арматура	бетона	бетона,	масса	стали на
сваи		сваи, м	сваи, см	арматура	бетона	м3	масса	сваю, кг
	9						сваи, т
CH9-30	9			4 10АIV	B25	0,82	2,05	36,0
СН10-30	10			4 10АIV	B25	0,91	2,28	39,6
CH11-30	11					1,00	2,50	42,7
CH12-30	12		30 30			1,09	2,73,	45,7
CH13-30	13			4 10АV		1,18	2,95	51,4
CH14-30	14				B35	1,27	3,18	55,6
CH15-30	15			4 12АV		1,36	3,40	75,4
CH10-35	10			4 10АIV		1,24	3,10	42,6
CH11-35	11				В35	1,37	3,43	45,6
CH12-35	12			4 10V		1,49	3,73	48,9
CH13-35	13					1,61	4,03	56,2
CH14-35	14		35х35	4 12АV		1,73	4,33	75,2
CH15-35	15					1,86	4,65	79,6
CH16-35	16			4 14АV		1,98	4,95	105,0
CH17-35	17			4 16АV		2,12	5,30	137,7
CH18-35	18			4 16АV	В35	2,23	5,58	144,9
СH19-35	19			4 18АV		2,35	5,88	152,2
СН20-35	20			4 18АV		2,47	6,18	193,5
CН13-40		13		4 12АIV		2,10	5,25	76,2
CН14-40	14			4 12АIV		2,26	5,65	80,9
CН15-40	15			4 14АIV		2,42	6,05	105,2
CН16-40	16		40х40	4 14АV		2,58	6,45	112,6
CН17-40	17			4 16АV		2,74	6,85	144,2
CН18-40	18					2,90	2,95	151,6
CН19-40	19			4 18АV		3,06	7,65	194,1
CН20-40	20					3,22	8,05	203,2

Примечания: 1. Область применения (см. примечание к табл. П.3).

2. Предпочтение следует отдавать сваям с напрягаемой арматурой, как имеющим наименьший расход стали.

Таблица П.5

Сваи сплошного квадратного сечения без поперечного армирования ствола с центральной проволочной арматурой по ГОСТ 19804.4-78

	Длина	Сече-	Продоль-	Класс	Объем	Спра-	Расход
Марка сваи	Длина	ние	Продоль-	Класс	Объем	воч.	стали на
Марка сваи	сваи,	сваи,	ная арма-	бето-	бетона,	масса	1 сваю,
	м	сваи,	тура	на	м3	сваи,	1 сваю,
		см				т	кг
						т
СЦпр 3-30	3		2 5Вр-П		0,28	0,70	5,73
СЦпр 4-30	4		2 5Вр-П		0,37	0,93	6,04
СЦпр 5-30	5		3 5ВР-П		0,46	1,15	9,34
СЦпр 6-30	6		4 5Вр-П		0,55	1,38	10,76
СЦпр 7-30	7	30х30	6 5Вр-П	В25	0,64	1,60	13,78
СЦпр 8-30	8		6 5Вр-П		0,73	1,83	14,70
СЦпр 9-30	9		8 5ВР-П		0,82	2,05	18,48
СЦпр 10-30	10		9 5Вр-П		0,91	2,28	22,83
СЦпр 11-30	11		10 5Вр-П		1,00	2,50	26,15
СЦпр 12-30	12		12 5Вр-П		1,09	7,73	31,47

Примечание. Сваи без поперечного армирования ствола по ГОСТ 19804.4-78 допускается применять для восприятия вдавливающих нагрузок до 500 кН и горизонтальных нагрузок до 15 кН при условии полного погру-

жения свай в грунт или же в том случае, если часть сваи выступает не более 0,2 м над поверхностью грунта и только внутри помещения с положительными температурами.

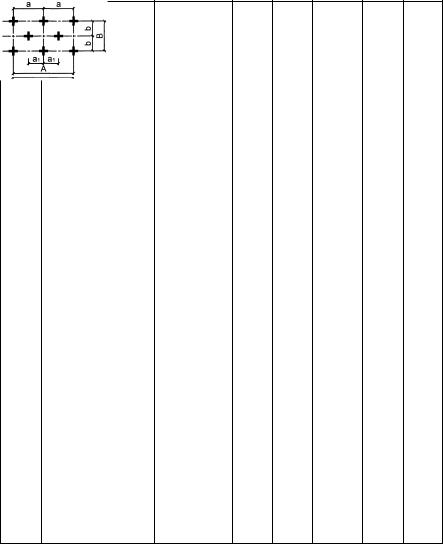

Таблица П.6

Параметры некоторых типовых свайных кустов из забивных свай

№ схемы	Типовая схема	Размер се-			Размеры, мм
	свайного куста	чения сваи,
	свайного куста	чения сваи,	a	a1		А	b	В
		мм
		мм

		300 300	450			900
1				-			-	-
1		350 350	600	-		1200	-	-
		350 350
		400 400
		400 400

	300 300	300	600	900	450	900
2
2	350 350	400	800	1200	600	1200
	350 350
	400 400
	400 400

	300 300	450		900	450	900
	300 300	600		1200	450	900
3		600	-	1200
3	350 350	600	-	1200	600	1200
	450 450	750		1500	600	1200
	450 450	750		1500

	300 300	450		1300	650	1300
	300 300	600		1300	650	1300
4		600	-
4	350 350	900	-	1800	900	1800
	350 350
	400 400
	400 400

5	300 300	900	-	1800	450	900
5	350 350	1050	-	2100	600	1200
	350 350	1050		2100	600	1200

6	300 300	475	950	1900	800	1600
6	350 350	525	1050	2100	900	1800
	350 350	525	1050	2100	900	1800

7	300 300	475	950	1900	800	1600
7	350 350	525	1050	2100	900	1800
	350 350	525	1050	2100	900	1800

8	300 300	900		1800	900	1800
8	350 350	1050		2100	1050	2100
	350 350	1050		2100	1050	2100

Примечание. Кусты с большим количеством свай устраиваются по аналогичному принципу.

Таблица П.7

Значение коэффициента M , Mq, Mc

o	M	Mq	Mc	o	M	Mq	Mc
II				II
0	0	0	3,14	23	0,69	3,65	6,24
I	0,01	0,06	3,23	24	0,72	3,87	6,45
2	0,03	1,12	3,32	25	0,78	4,11	6,67
3	0,04	1,18	3,41	26	0,84	4,37	6,90
4	0,06	1,25	3,51	27	0,91	4,64	7,14
5	0,08	1,32	3,61	28	0,98	4,93	7,40
6	0,10	1,39	3,71	29	1,06	5,25	7,67
7	0,12	1,47	3,82	30	1,16	5,59	7,95
8	0,14	1,55	3,93	31	1,24	5,95	8,24
9	0,16	1,64	4,05	32	1,34	6,34	8,55
10	0,18	1,73	4,17	33	1,44	6,76	8,88
11	0,21	1,83	4,29	34	1,55	7,22	9,22
12	0,23	1,94	4,92	35	1,68	7,71	9,58
13	0,26	2,05	4,55	36	1,81	8,24	9,97
14	0,29	2,17	4,69	37	1,95	8,81	10,37
15	0,32	2,30	4,84	38	2,11	9,44	10,80
16	0,36	2,43	4,99	39	2,28	10,11	11,25
17	0,39	2,57	5,15	40	2,46	10,85	11,73
18	0,43	2,73	5,31	41	2,66	11,64	12,24
19	0,47	2,89	5,48	42	2,88	12,51	12,79
20	0,51	3,06	5,66	43	3,12	13,46	13,37
21	0,56	3,24	5,84	44	3,38	14,50	13,98
22	0,61	3,44	6,04	45	3,66	15,64	14,64

Таблица П.8

Значение коэффициента

для фундаментов

2Z							b'y
by	круглых	прямоугольных с соотношением сторон
by	круглых	прямоугольных с соотношением сторон					by
		1,0	1,4	1,8	2,4	3,2	5
0	1,000	1,000	1.000	1,000	1.000	1,000	1.000
0,4	0,949	0,960	0,972	0,975	0,976	0,977	0,977
0,8	0,756	0,800	0,848	0,866	0,876	0,879	0,881
1,2	0,547	0,606	0,682	0,717	0,739	0,749	0,754
1,6	0,390	0,449	0,532	0,578	0,612	0,629	0,639
2,0	0,285	0,386	0,414	0,463	0,505	0,530	0,545
2,4	0,214	0,257	0,325	0,374	0,419	0,449	0,470
2,8	0,165	0,201	0,260	0,304	0,349	0,383	0,410
3,2	0,130	0,160	0,210	0,251	0,294	0,329	0,360
3,6	0,106	0,131	0,173	0,209	0,250	0,285	0,319
4,0	0,087	0,108	0,145	0,176	0,214	0,248	0,285
4,4	0,073	0,091	0,123	0,150	0,185	0,218	0,255
4,8	0,062	0,077	0,105	0,130	0,161	0,192	0,230
5,2	0,053	0,062	0,091	0,113	0,141	0,170	0,208
5,6	0,046	0,058	0,079	0,099	0,124	0,152	0,189
6,0	0,040	0,051	0,070	0,087	0,110	0,136	0,176
6,4	0,036	0,048	0,062	0,077	0,099	0,122	0,158
6,8	0,031	0,040	0,055	0,069	0,088	0,110	0,145
7,2	0,028	0,036	0,049	0,062	0,080	0,100	0,133
7,6	0,024	0,032	0,044	0,056	0,072	0,091	0,123
8,0	0,022	0,029	0,040	0,051	0,066	0,084	1,113
8,4	0,021	0,026	0,037	0,046	0,060	0,070	0,105
8,8	0,019	0,024	0,033	0,042	0,055	0,071	0,098
9,2	0,017	0,022	0,031	0,039	0,051	0,066	0,091
9,6	0,016	0,020	0,028	0,036	0,047	0,060	0,085
10,0	0,015	0,019	0,026	0,033	0,043	0,056	0,079
10,4	0,014	0,017	0,024	0,031	0,040	0,052	0,074
10,8	0,013	0,016	0,022	0,029	0,037	0,049	0,069
11,2	0,012	0,015	0,021	0,027	0,036	0,046	0,065
11,6	0,011	0,014	0,020	0,025	0,033	0,042	0,061
12,0	0,010	0,013	0,018	0,023	0,031	0,040	0,058

Примечание: Для промежуточных значений и коэффициент определяется интерполяцией.

		Значения коэффициента n					Таблица П.9


	Z		n при отношении			b
					b
						h
	h
		0,05	0,1	0,2			0,3

1,01		13,7907	9,5060	6,7056			5,4922
1,05		8,0206	7,2177	5,6564			4,7306
1,10		5,1769	5,2092	4,7391			4,1927
1,20		3,3168	3,4217	3,4337			3,3052
1,30		2,5773	2,6499	2,7056			2,6873
1,40		2,1593	2,2099	2,2608			2,2703
1,50		1,8817	1,9195	1,9600			1,9758
1,60		1,6797	1,7076	1,7409			1,1757
1,70		1,5240	1,5458	1,5728			1,5876
1,80		1,3991	1,4166	1,4387			1,4518
1,90		1,2959	1,3102	1,3286			1,3400
2,00		1,2087	1,2206	1,2362			1,2462
2,10		1,1338	1,1439	1,1572			1,1659
2,20		1,0685	1,0772	1,0887			1,0964
2,30		1,0110	1,0185	1,0285			1,1035
2,40		0,9599	0,9664	0,9752			0,9814
2,50		0,9140	0,9198	0,9276			0,9331

Примечания: 1. Условие обозначения: Z – глубина рассматриваемого слоя грунта от уровня планировки, м. h – глубина погружения сваи, м. b и b’ – ширина и приведенная ширина свайного фундамента.

2. Для промежуточных значений b коэффициент n определяется интерполяцией.

			Таблица П.10
Средние значения коэффициента Пуассона
	и коэффициента

Грунт			1	2 2
Грунт			1	(1 )
				(1 )

Песок и супесь		0,30	0,74
Суглинок		0,35	0,62
Глина		0,42	0,40

Номограмма для определения параметра о

- - - >

последовательность

определения о в примере 6

Таблица П.11

Техническая характеристика штанговых дизель-молотов

Показатели			Дизель -молот со штангами

		Подвижными				Неподвижными

	ДБ-15	ДМ-58	ДМ-150	ДМ-150а	С-222	С-268	С-330	С-З30А
Масса, кг:
ударной части	140	180	190	240	1200	1800	2500	2500
общая	260	315	340	350	2300	3100	4200	4500
Энергия удара, кДж	1,0	1,50	1,50	1,95-2,00	5,25	16,0	20,0	-
Число ударов в 1 минуту	96-100	100-110	100	60-65	50-55	50-55	42-50	42-50
Наибольшая высота подъема	1000	1000	1000	1250	1790	2100	2600	2500
ударной части молота, мм	1000	1000	1000	1250	1790	2100	2600	2500
ударной части молота, мм
Габариты, мм:
длина	500	550	620	650	850	900	870	870
ширина	360	400	450	450	800	820	980	1000
высота	1715	1940	1970	1980	3360	3820	4540	4760
Диаметр погружаемых свай	20*	18-22*	18-22*	18-22**	30х30**	30х30**	30х30**	30х30**

Примечание. Знаком * обозначены деревянные сваи. Знаком ** обозначены железобетонные сваи

Таблица П.12

Технические характеристики трубчатых дизель-молотов

			Дизель-молот с охлаждением
							воздушным
Показатели			водяным				воздушным
	С-994	С-995	С-996И	С-1047	С-1048И	С-859	С-949	С-954	С-951
			С-996ХЛ	С-1047 ХЛ	С-1048ХЛ
Масса ударной	600	1250	1800	2500	3500	1800	2500	3500	5000
части, кг	600	1250	1800	2500	3500	1800	2500	3500	5000
части, кг
Высота подскока
ударной части, мм:
наибольшая	2800	2800	2800	2800	2800	2800	2800	2800	2800
наименьшая	2000	2000	2000	2000	2000	2000	2000	2000	2800
Энергия удара, кДж	9,0	19,0	27,0	37,0	52,0	27,0	38,0	52,0	76.0
Число ударов, мин	44	44	44	44	44	44	44	44	44
Масса молота с	1500	2600	3650	5500	7650	3500	5000	7500	10100
кошкой, кг	1500	2600	3650	5500	7650	3500	5000	7500	10100
кошкой, кг
Габариты, мм:
длина	640	720	765	840	890	700	720	890	-
ширина	470	520	600	950	1000	790	-	1000	-
высота	3825	3955	4335	4970	5150	4190	4970	5080	5520

<<< < Предыдущая 1 2 3 45 / 65 6 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
12.04.201516.22 Кб36Проблемы.docx
#
05.12.2019328.19 Кб2Программа практики ПМ1 Бухгалтер .doc
#
12.04.201590.62 Кб33Программа-задание.doc
#
15.03.201672.19 Кб65Проектирование бань.doc
#
16.12.20181.99 Mб58Проектирование жестких дорожных одежд.doc
#
15.03.2016665.07 Кб145Проектирование свайных фундаментов.pdf
#
15.03.2016703.04 Кб275Проектирование фундаментов мелкого заложения.pdf
#
15.03.2016291.66 Кб219Процессы и аппараты технологии строительных материалов.pdf
#
26.12.2019325.66 Кб3психиатрия ответы.docx
#
08.09.2019731.14 Кб35публичное выступление.doc
#
09.11.2019111.62 Кб17ПУП.doc
