Вопрос №31. Особенности конструирования стен цилиндрических резервуаров. Сопряжение элементов.
Цилиндрические резерв возводят в
монолитном и сборном вариантах. Монолитн
резерв целесообр в случаях единичной
застройки и при малых объемах емкостей.
При массовом строит выгоднее сборные.

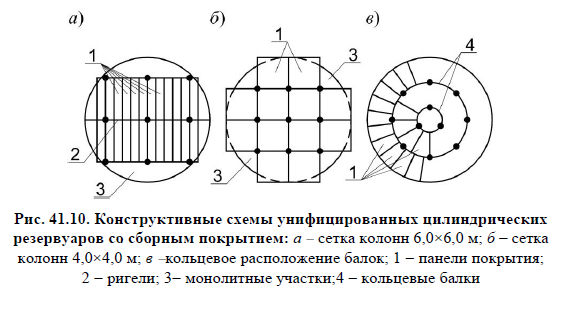

Унифицированные резерв имеют объем
от1000 до 30000 м3 с высотой 3,6;4,8;7,8 и 9м. В

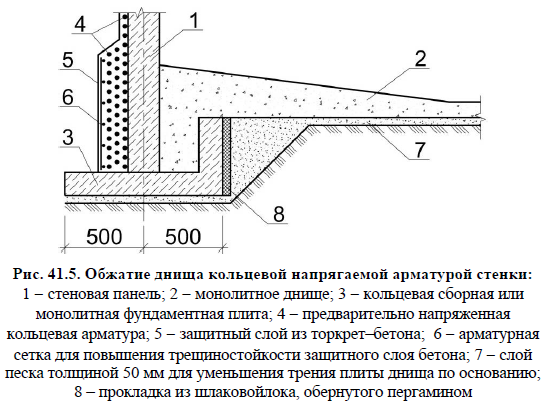

сборных резерв днище-монолитн. Для
повышения трещиностойкости в нем может
быть создано предварит обжатие бетона

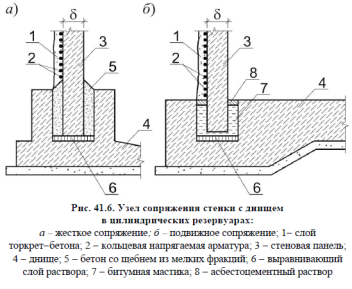

навивкой в нижней части стенки. В резерв
с необж днищем стеновые панели заделыв
в паз. Глубина заделки панелей в паз не
менее 1,5δ, где
δ-толщина стенки
и приним в пределах 120-200мм. Ширина панели
приним 3,14м или 1,57м. В резерв d
до 18м внешняя и внутр поверхность панели
цилиндрическая. При больших D
внутренняя поверхн плоская.
После устан панелей в паз вертик швы
замоноличичваются бетоном на расширяющемся
или напрягающем цементе. При достижении
70% проектной прочности производится

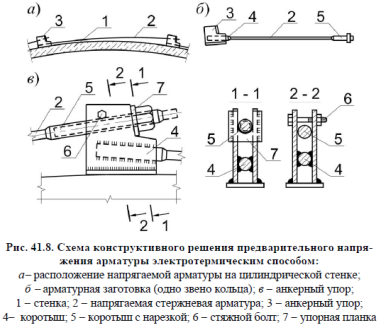

натяжение кольцевой арматуры. Арм
напрягают электротермическим способом(при
диаметре емкости до30м). Виток кольцевой
арм состоит из отдельных стержней. На
концы стержн приварив коротыши: одни с
винтовой нарезкой а другой гладкий,
сваренный с анкерным упором. Высокопрочную
проволоку натягивают навивочной машиной.
Расст между витками не менее 10мм.
Вопрос №32. Особенности расчета и конструирования стен прямоугольных резервуаров. Сопряжение элементов. См. ответ №31
Вопрос №33. Особенности расчета резервуаров на водонапорных башнях.

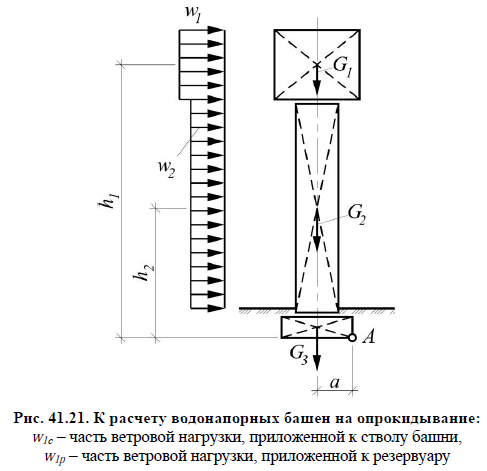

Основные нагрузки:1. Вес шатра и
наполненного жидкостью резервуара -
G1. 2.Собственный вес опоры
- G2. 3. Вес фундамента и
грунта на его уступах - G3.
4. Горизонт ветровые нагрузки. Для сооруж
выше 40м при опред ветровой нагр вводится
динамический коэф, учитыв воздействие
порывов ветра. Надо знать период собств
колебаний башни
, Н-высота сооруж. Е-модуль упругости
материала опоры, I-осевой
момент инерции поперечного сечения
ствола башни. Устойчивость башни
проверяется по опрокидыванию относительно
внешней грани фундамента
,
-удержив момент от собственного веса
констр, Мопр-опрокидывающий момент.
Вопрос №34. Общие сведения о землетрясениях и их воздействии на здания и сооружения.
Землетрясение - это кратковременные упругие колебания земной поверхности, вызываемые сейсмическими волнами возникающих при местном нарушении ее сплошности с внезапным выделением упругой энергии. В большинстве случаев землетрясения вызываются тектоническими процессами в толще земли часто связанные с извержениями вулканов или обвалами потолков подземных карстровых пород. Участок земли где возникает землетрясение называют очагом, фокусом или гипоцентром. Проекция очага землетрясения на поверхность земли называется эпицентром. И именно в эпицентре результаты землетрясения проявляются в большей степени. (рис.1.1). Для оценки величины землетрясения в 1931г была разработана шкала японсским ученым Wadachi. В 1935г ее усовершнсвовал Рихтер. Мерой является магнитуда М - характеризует энергию в очаге землетрясения. М=lg(L). L - максимальная амплитуда сейсмической волны записанная сейсмографом на расстоянии 100км от эпицентра. lg(E)=11.5*M. E - энергия выделяемая землетрясением. М=4 - 5т ТНТ. М=5 - 199т, М=5,5 - 1000т, М=8,5 - 31650т. Сейсмические волны распределяются во все стороны от очага землетрясения затухая по мере удаления. Колебания грунта вызывают смещения основания сооружений, а они в свою очередь вызывают инерционные силы в самих сооружениях. Наиболее опасными для ЗиС являются горизонтальные колебания поверхностных слоев земли. При землетрясениях до 6б дополнительных усилений не требуется. 7-9б требуются спец расчет конструкций с применением мероприятий повышающих сейсмостойкость зданий. Более 9б - строительство недопускается. При определении сейсмичности площадки строительства необходимо учитывать геологическое строение грунта. При неблагоприятных грунтовых условиях (глины, суглинки в пластическом сост, пески рыхлые) сейсмичность площадки повышается на 1 балл, а при благоприятных усл (скальные, особо плотные) сейсмичность понижается на 1б.
