1.8. Расчет параметров забоя одноковшовым экскаватором обратная лопата

При погрузке грунта в автосамосвалы, расположенные по обе стороны от оси движения экскаватора, ширину торцевой проходки по верху определяют по формуле (16), см. Рис. 1., Рис. 2.:

, м (16)

Где R_в- радиус выгрузки грунта экскаватора, м

b_а- ширина автосамосвала, =2,5 м

l_п-длина рабочей передвижки экскаватора,=1,55 м

Для экскаватора с гидравлическим приводом в расчетах радиус выгрузки принимать равным оптимальному радиусу копания Rb=R0=0.8R, Rb=0.8*11,1=8.88 м;

м

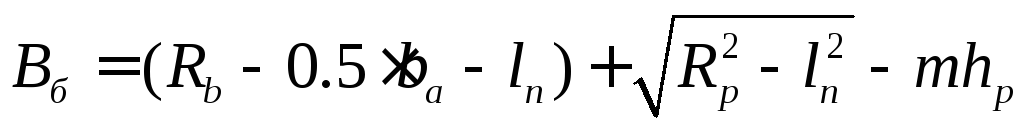

Ширина боковой проходки определяем по формуле (17):

, м (17)

hp = 3,8, m=0,75,

м

Рис. 1. Торцевой забой экскаватора драглайн.

Рис. 2. Боковой забой экскаватора драглайн.

1.9. Расчет технико-экономических показателей.

1)Объем земляных работ, V=Vтр +Vкт+Vн=2234,82

2)Затраты машинного времени, Маш.- ч., заносим в таблицу 9.

Таблица 9.

Затраты машинного времени

3) Удельную себестоимость разработки грунта в котловане (Сед) определяем по формуле (18):

, руб/ (18)

Где С- стоимость одного часа работы машины на площадке, руб.

N- число машин данной марки, кол.

t₀- время работы данной машины при выполнении соответствующего строительного процесса, маш.-ч.

руб/

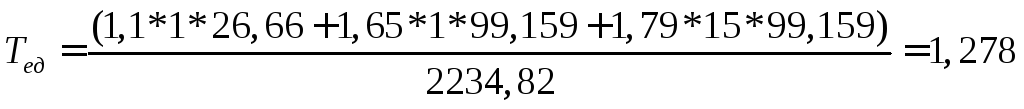

4) Удельная трудоемкость работы 1грунта определяем по формуле (19):

, чел.-час/ (19)

Где Т-затраты труда на 1 маш-ч. эксплуатации машины данной марки, чел-час/маш-час.:

чел.-час/

1.10. Расчет материально-технических ресурсов

Расчет материальных ресурсов для производств земляных работ сводим в таблицу 10.

Таблица 10.

Расчет материалов на работу механизмов

Материалы			механизмы
	Бульдозер ДЗ-104	Экскаватор ЭО-3322		Всего
Дизельное топливо	173,29	783,35		956,64
Дизельное масло	6,398	35,697		42,0954
Индустриальное масло	0,1333	1,983		2,1163
Веретенное масло		4,96		4,96
Автол	0,5332	4,96		5,493
Нигрол	0,5332	2,975		3,508

1.11. Технология и организация производства земляных работ.

Состав технологического процесса разработки грунта, который в полном объеме или частично разрабатывается, перемещается, укладывается, планируется, уплотняется, подвергается другим видам воздействия.

Процессы, осуществляемые в ходе переработки грунта, могут быть разделены на три группы: основные, подготовительные и вспомогательные.

Основными процессами переработки грунта, в результате которого создаются земляные сооружения заданных параметров, являются: разработка грунта в выемки, укладка грунта в насыпи, погрузка и перемещение его в пределах строительной площадки, транспортировка грунта за ее пределы, разравнивание и уплотнение.

Этим основным процессам сопутствуют подготовительные и вспомогательные процессы, при этом подготовительные процессы осуществляются до начала разработки грунта, а вспомогательные – до или в процессе возведения земляных сооружений. К ним относятся: укрепление грунтов, разбивка земляных сооружений на местности, срезка недобора грунта, контроль качества работ.

Разработка происходит с использованием возвратно-поступательной схемы с рабочим ходом и в другом направлении.

Срезка растительного слоя грунта производится бульдозером ДЗ-104 на глубину h_р.ср.=0.15 м, площадь срезки слоя грунта F_рс=3875,56 м². Транспортирование ранее разработанного растительного слоя грунта I категории, производится бульдозером марки ДЗ-104 на расстояние L_ср.=37,7 м.

Разработка растительного слоя грунта производится экскаватором ЭО-3211Е драглайн, с емкостью ковша 0,5м³, с погрузкой в автосамосвал МАЗ-5549 с задней и боковой стороны.

Разработка грунта в съездной траншеи и в котловане осуществляется при помощи экскаватора драглайн. Экскаватор разрабатывает грунт на проектную глубину котлована. С целью предотвращения повреждения основания и перебора грунта при его разработке в котловане оставляется недобор. Величина недобора для экскаватора драглайн ровна 250 мм. Объем разработанного грунта в съездной траншее равно 44,76 м³, а в котловане объем разработанного грунта составляет 2749,76 м³.

Недобор грунта в котлована разрабатывается бульдозером ДЗ–104 и складируется на дне котлована вдоль его длинной стороны. Объем недобора грунта в котловане составляет 352,09 м³.

Затем экскаватором драглайн ЭО-3211Е разработанный грунт недобора удаляет из котлована с последующей погрузкой в автосамосвал МАЗ-5549.

После разработки недобора грунта бульдозер выполняет окончательную планировку дна котлована под заданную отметку.
