4.7. Спецификация потребности в сборных элементах и конструкциях
-
№ п/п
Наименование и марка элемента
Эскиз элемента и его основные размеры
Объем одного элемента, м3
Масса одного элемента, т
Требуемое количество
Объем элементов на все здание, м3
Масса элементов на все здание, т
Материалы и полуфабрикаты для сварки и замоноличивания монтажных стыков
На один этаж, шт
На все здание, шт
Нормативный справочник
Объем материалов по сборным элементам
Наименование материалов по сборным элементам
Норма на ед. объема сборных элементов
Требуемое количество материалов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
Свая
С-6-30
0,55
1,375
-
424
233,2
583
2
Плита перекрытия
ПК 20-15
0,56
0,95
46
368
206,08
349,6
ГЭСН-2001р
3,68/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,184
1,58
5,92
3
Плита перекрытия
ПК 40-10
0,88
1,18
4
32
28,16
37,76
ГЭСН-2001р
0,32/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,02
0,14
0,27
4
Плита перекрытия
ПК 40-15
1,31
1,89
60
480
628,8
907,2
ГЭСН-2001р
4,8/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,24
2,06
7,73
5
Плита перекрытия
ПК 60-10
1,32
1,76
6
48
63,36
84,48
ГЭСН-2001р
0,48/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,024
0,21
0,77
6
Плита перекрытия
ПК 60-12
1,56
2,09
2
16
24,96
33,44
ГЭСН-2001р
0,16/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,01
0,07
0,26
7

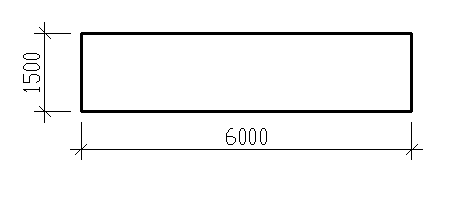

Плита перекрытия
ПК 60-15
1,95
2,82
57
456
889,2
1286
ГЭСН-2001р
4,56/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,23
1,94
7,25
8
Плита перекрытия
ПК 79-10
1,74
3,69
1
8
13,92
29,52
ГЭСН-2001р
0,08/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,004
0,03
0,13
9
Плита перекрытия
ПК 79-15
2,61
5,53
3
24
62,64
132,72
ГЭСН-2001р
0,24/
100шт
Электроды Э-42;
Изделия
Монтажн.;
Раствор
цемент.
0,05т
0,43т
1,61
м3
0,012
0,103
0,39
10
Перемычка брусковая
2ПБ 13-1
0,22
0,054
453
99,66
24,46
ГЭСН-2001р
4,53/
100шт
Раствор
Цемент.
М100
0,25
1,13
11

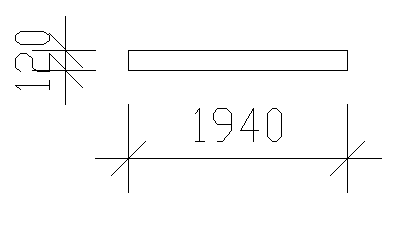

Перемычка брусковая
2ПБ 19-3
0,026
0,065
-
156
4,06
10,14
ГЭСН-2001р
1,56/
100шт
Раствор
Цемент.
М100
0,25
0,39
12

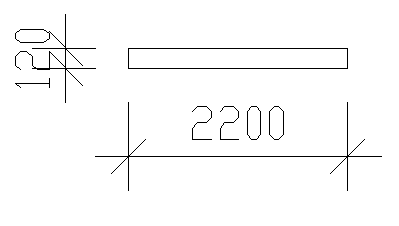

Перемычка брусковая
2ПБ 22-3
0,033
0,081
-
78
2,57
6,32
ГЭСН-2001р
0,78/
100шт
Раствор
Цемент.
М100
0,25
0,2
13
Перемычка брусковая
2ПБ 10-1
0,17
0,043
-
629
106,93
27,05
ГЭСН-2001р
6,29/
100шт
Раствор
Цемент.
М100
0,25
1,57
