2.5. Теплотехнический расчет наружной стены.

Проектируемое здание расположено в 3-ей климатической зоне.

Средняя зимняя температура - (-10 ⁰С), средняя летняя температура- (+25 0С).

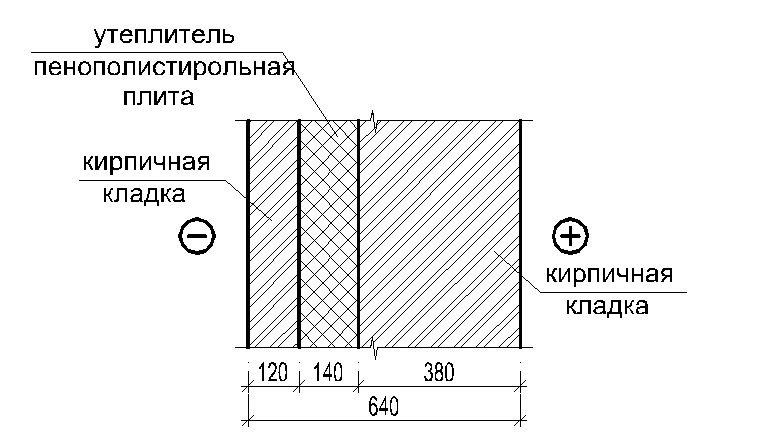

Произведем расчет стены, состоящей из 3-х слоев:

1. Первый слой – наружная верста кирпичной кладки – 120 мм;

2. Средний слой – утеплитель (пенополистирольная плита), толщина 140 мм;

3. Внутренний слой – внутренняя верста кирпичной кладки, толщина 380 мм.

Производим расчет.

1)Определяем требуемое сопротивление теплопередаче ограждающей конструкции из условий санитарно - гигиенических и комфортных требований:

R₀^тр = = = 1,236 м²*⁰С/Вт;

где ∆tн = 4 ⁰С - нормированный перепад температуры между внутренним воздухом и температурой внутренней поверхности наружной стены (таб.2^* СНИП II-3-79^*);

αв =8,7 – коэффициент теплопередачи внутренней поверхности ограничивающей конструкции (таб.4^* СНИП II-3-79^*);

n=1 – коэффициент, характеризующий положение данного ограждения;

tн =20 ⁰С – температура воздуха в помещении;

tв = - 23 ⁰С – температура воздуха наиболее холодной пятидневки (таб.1 СНИП 23-01-99) ;

Термическое сопротивление стены:

R₀ = 1/а_в + R_н + 1/а_н , где

R_н - термическое сопротивление многослойной ограждающей конструкции;

а_н = 23 Вт/м²*⁰С – коэффициент теплоотдачи для зимних условий (таб.6^* СНИП II-3-79^*) ;

R_н = /,

где  - толщина слоя,  - коэффициент теплопроводности материала (приложение 3^* СНИП II-3-79^*).

R₀ = 1/8,7 + 0,12/0,7 +0,14/0,041 + 0,38/0,7 + 1/23 =4,287 м²*⁰С/Вт.

Rо=4,287 > Rо^тр= 1,236, условие соблюдается.

2)Определяем требуемое сопротивление теплопередаче ограждающей конструкции из условий энергосбережения:

ГСОП определим по таблице 4 – «Необходимая толщина слоя теплоизоляции при новом строительстве и реконструкции зданий для различных населенных пунктов » - МДС 55-1.2005. Для г. Астрахань

ГСОП=3540

R₀^тр =2,64 м²*⁰С/Вт

Условие Rо=4,287 > Rо^тр=2,64 , следовательно, условие выполнено, данная стеновая конструкция удовлетворяет климатическим условиям данного района.

Характеристики принимаемого теплоизолирующего материала:

пенополистирол ( ГОСТ 15588-70*)

плотность в сухом состоянии  = 40 кг/м³

удельная теплоемкость с_в = 1,34 кДж/(кг⁰С)

коэффициент теплопроводности  = 0,038 Вт/(м⁰С)

расчетный коэффициент теплопроводности  = 0,041 Вт/(м⁰С)

расчетный коэффициент теплоусвоения s = 0,41 Вт/(м⁰С)

расчетный коэффициент паропроницаемости = 0,41 Вт

2.6. Расчет лестничных клеток

Определяем размеры двух маршевой лестницы, с высотой этажа 3,3м, с шириной марша 1,2м, уклон лестницы 1:2.

Принимаем ступень размерами 150х300мм, так как установлено, что ширина в ступени (проступь) должна быть 300мм, но не менее 250мм (длина ступни человека). Высоту ступени ( подступенок ) назначают чаще всего 150мм, но не более 180мм.

Ширина лестничной клетки: В=2l+100=2*1,05+100=2,2 м

Высота одного марша: Н/2=3300/2=1650мм

Число подступенков в одном марше: n=1650/150=11

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке.n-1=11-1=10

длина горизонтальной проекции марша называется его заложением, будет равна а=300(n-1)=300*10=3000мм

Принимаем ширину промежуточной площади С₁=1600мм, этажной С₂=1800мм, получим, что полная длина лестничной клетки ( в чистоте) составит: А=а+С₁+С₂=3000+1600+1800=6400мм
