10. Вторичные параметры передачи 2хпроводных направляющих систем.

Параметры передачи (ПП) оценивают процесс передачи ЭМ сигналов вдоль направляющей системы. Они подразделяются на 2 группы:

3. первичные ПП (ППП);

4. вторичные ПП (ВПП).

ВПП оценивают изменение ЭМ сигналов при их распространении в НС. К ним относятся:

1). Коэффициент затухания α;

2). Коэффициент фазы β;

3). Волновое сопротивление z_В;

4). Фазовая скорость распространения V;

5). Коэффициент распространения γ.

Коэффициент затухания α, дБ/км- уменьшение мощности передаваемого сигнала в логарифмических единицах на 1км цепи α=10lgP_0км/P_1км ; α=20lgU_0км/U_1км.

Обусловлено потерейP в проводах и изоляции цепи, за счет ее преобразования в тепло. Зависит от первичных параметров цепи R и G, температуры окружающей среды (t↑→α↑) и от f тока в проводах (f↑→α↑). α=8,68 (R/2).

t₂>t_1.

Зависимость α от частоты обуславливает АЧИ передающих сигналов для их компенсации в аппаратуре связи, включая линейные выравниватели (на каждом НУП) и магистральные выравниватели (на каждом 4м НУП) для компенсации температурных измерений затухания предназначена частотнозависимое АРУ.

Фазовый коэффициент β,рад/км- изменение фазы сигнала на 1ом км цепи. β=ψ_0км-ψ_1км. Фазовый сдвиг обусловлен наличием L и C в цепи. β=2πf.

Криволинейность графика β(f) обусловлена зависимостью L от f вследствие поверхностного эффекта. Нелинейная зависимость β(f) обуславливает фазочастотные искажения передаваемых сигналов на НЧ. ФЧИ очень не значительны и проявляются на НЧ, то в аппаратуре связи для их компенсации мер не применяется.

Волновое сопротивление z_В,,Ом/км- коэффициент пропорциональности между напряжением U_i и током I_i в произвольной точке цепи. z_в= U_i/I_i.

u=U_me^jφ_и

i=I_me^jφ_и

=>z_В=U_m/I_me^j(φu-φi)=|z_В|e^jφв.

z_В=U_m/I_m- модуль z_В; характеризующий соотношение амплитуд U и I в произвольной точке цепи.

φ_в=φ_U-φ_I- угол z_В, характеризующий разность фаз U и I в произвольной точке цепи.

Численноz_В зависит от всех первичных параметров цепи: z_в=.

ω=0 =>|z_в|=.

ω=∞=>|z_В|=.

Зависимость |z_в| от f на НЧ обуславливает невозможность согласования R аппаратуры связи с Z_В цепи. По этой причине низкий диапазон частот не используется.

Фазовая скорость распространенияV,км/с- скорость распространения по цепи связи фиксированной фазы сигнала. Скорость всегда меньше C=3*10⁶ м/с из-за наличия в цепи связи L и C. . ЗависимостьV от f на НЧ обуславливается зависимостью от f индуктивности цепи вследствие поверхностного эффекта.

Примечание: α и β являются составными частями общего параметра цепи γ, называемого коэффициентом распространения цепи связи:

γ=α+jβ=.

11. Первичные и вторич параметра влияния

Парам влияния оценив прцесс взаимных влияний(ВВ) м/у цепями связи и разд на 2 группы: 1 перви парам влияния (ППВ)2 втор парам влияния(ВПВ)

ППВ оценив э/м св-ва прост-ва разделяющего ВВ цепи св. к ним относ-ся:1Коэф эл/св К оценив помеху проникающею ч/з ЭП

К- коэф пропор м/у напр сигн U_с1и током помехи I_п2 пронекающей ч/з ЭП в цепь подверж влиянию 2 коэф магн св М коэф пропор м/у током сигнI_c1 во влиящ. цепи и ЭДС помехи

Индуцируемой во 2 цепи

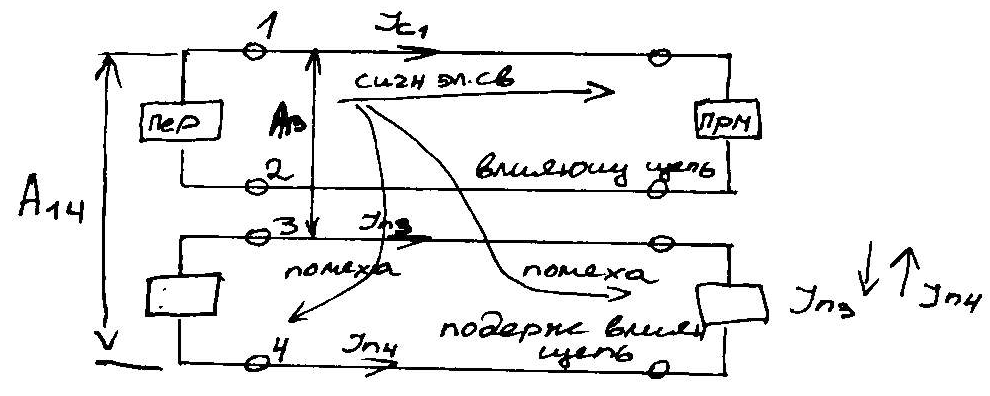

3 Коэф э/м св. на ближнем конце N Оценив рез-ты влияний ЭП и МП на ближнем конце ВВ цепей. N сумма эл и магн влияния, т.к. на ближнем концесоноправлены

4 Коэф э/м св на дальнем конце F Оценив рез-ты влияний ЭП и МП на дальнем конце ВВ цепей.Это разность эл и маг влияний(т.к. токина дальнем конце направлены встречно)

Из сравнения коэф N и F следует что ВВ на дальнем конце значит-но слабее чем на ближнем т.к эл и маг св на дальнем конце частично взаимокомпенсируются

2 Вторичные пар-ры влияния(ВПВ) оценив изменение помехи при ее проникновении из одной цепи в другую.

К ним относ-ся: 1-Переходное затухание на ближнем конце А₀ это затухание кот испыт помеха при переходе из начала влияющей цепи в начало цепи подвержен влиянию

2-Переходное затухание на дальнем конце А_l это затухание кот испыт помеха при переходе из начала влияющей цепи в конец цепи подвержен влиянию

3-Помехозащищенность А_з это превышение мощн сигнала над мощн помехи на входе приемн подверж влиянию
