Используя панель инструментов «Векторные и матричные операции» ввести символ «создать матрицу или вектор». Задать параметры матрицы: две строки – один столбец.

Первая строка – ввод начала координат «0», вторая строка – мнимая часть тока I1 «3».

Закончить ввод первой координаты вектора нажатием клавиши

«Enter».

Результат произведенных операций приведен на рис. 3.

I1y 0

3

Рис. 3

5. Используя последовательность действий по п.п. 2–4 ввести I2, I2x и

I2y.

6. Набрать I3x как сумму векторов. Для этого с клавиатуры ввести бу- квенно-цифровое обозначение тока «I3х».

На панели инструментов «Арифметика» выбрать символ «присвоить значение».

С клавиатуры ввести буквенно-цифровое выражение (I1x+I2x). Закончить ввод нажатием клавиши «Enter».

Результат произведенных операций приведен на рис. 4.

I3x I1x I2x

Рис. 4

7. Набрать I3y как сумму векторов. Для этого с клавиатуры ввести бу- квенно-цифровое обозначение тока «I3у».

На панели инструментов «Арифметика» выбрать символ «присвоить значение».

С клавиатуры ввести буквенно-цифровое выражение (I1y+I2y). Закончить ввод нажатием клавиши «Enter».

Результат произведенных операций изображен на рис. 5.

I3y I1y I2y

Рис. 5

21

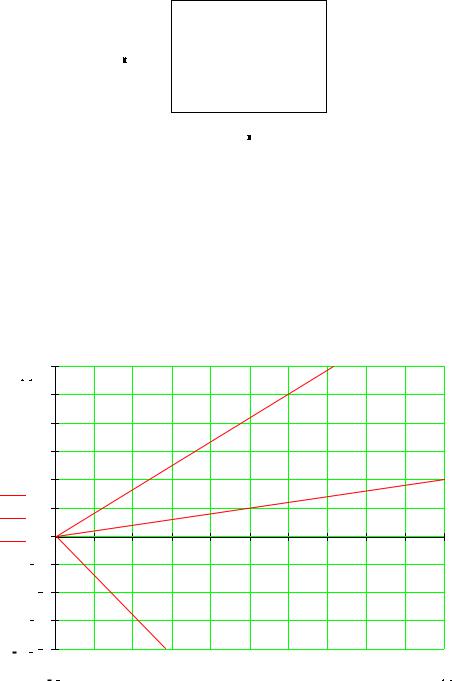

8. Для построения графика на панели инструментов «Инструменты графиков»: выбрать символ «Декартов график». На экране появится шаблон системы координат, изображенный на рис. 6.

Рис. 6

При введении по оси Х векторов с х-составляющей «I1x, I2x, I3x» значения вводятся через запятую.

При введении по оси Y векторов с y-составляющей «I1y, I2y, I3y» значения также вводятся через запятую.

Закончить ввод координат.

Результат произведенных операций изображен на рис. 7.

3

3

2.5

2

1.5

I1y 1

I2y 0.5

I3y

0.5

1

1.5

2 2

Рис. 7

22

9. Для редактирования свойств графика двойным щелчком левой клавиши мыши на поле графика вызвать панель «Formatting Currently Selected X-Y Plot». Задать свойства: «Стиль осей графика» – пересечение, «Вспом. линии» – есть, остальные свойства по умолчанию.

Размеры и свойства линий менять по необходимости.

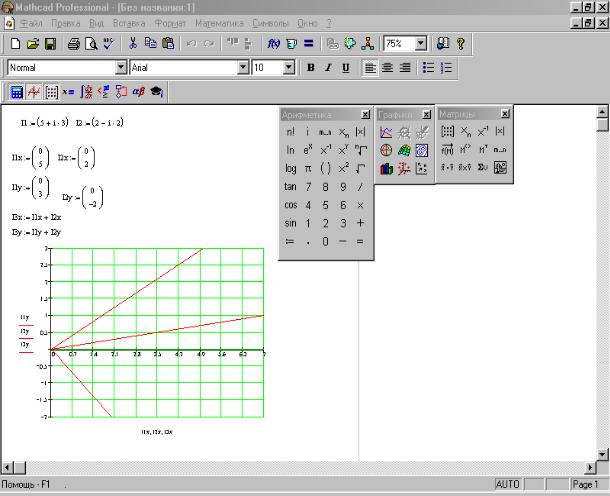

На рис. 8 приведен общий вид рабочей области экрана программы MathCAD с результатом проведенных действий по п.п. 1–9.

Рис. 8

23

ПРИЛОЖЕНИЕ 3

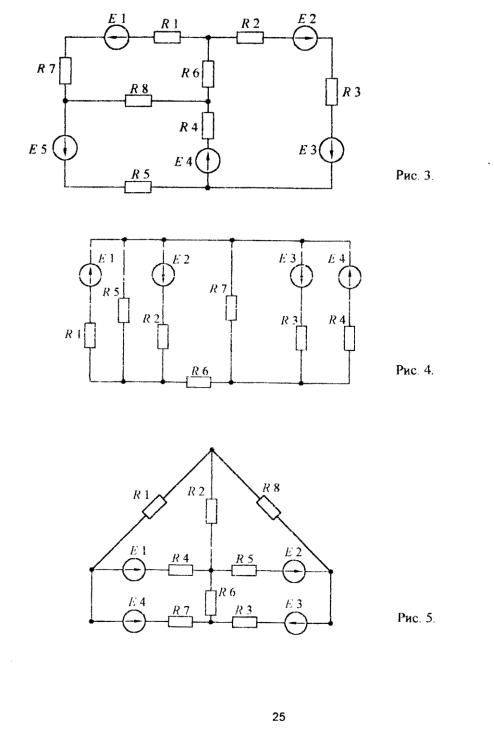

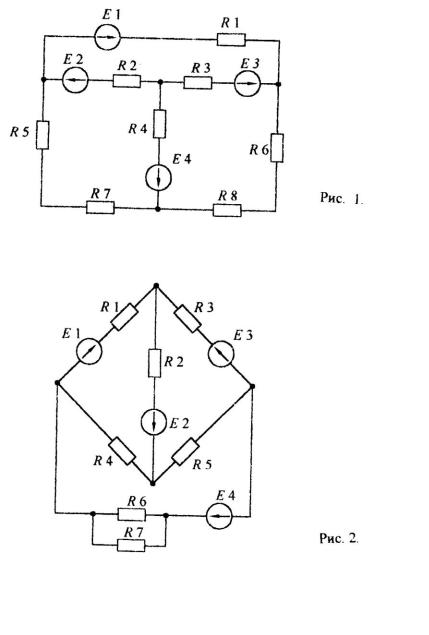

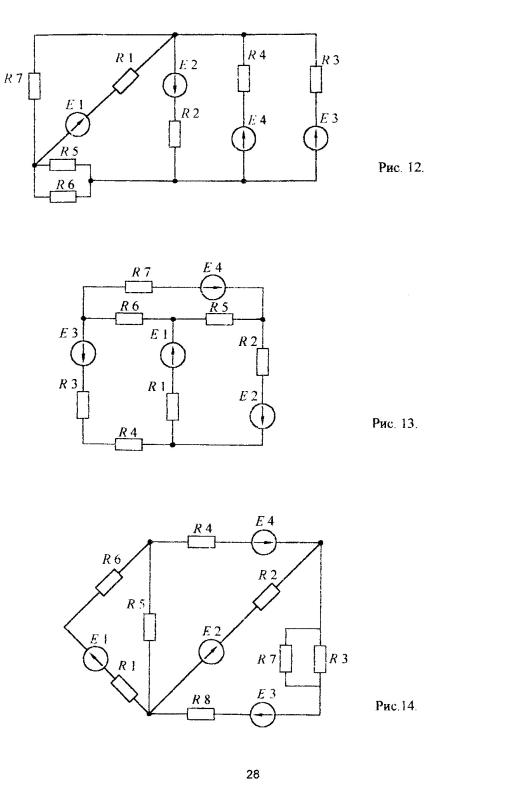

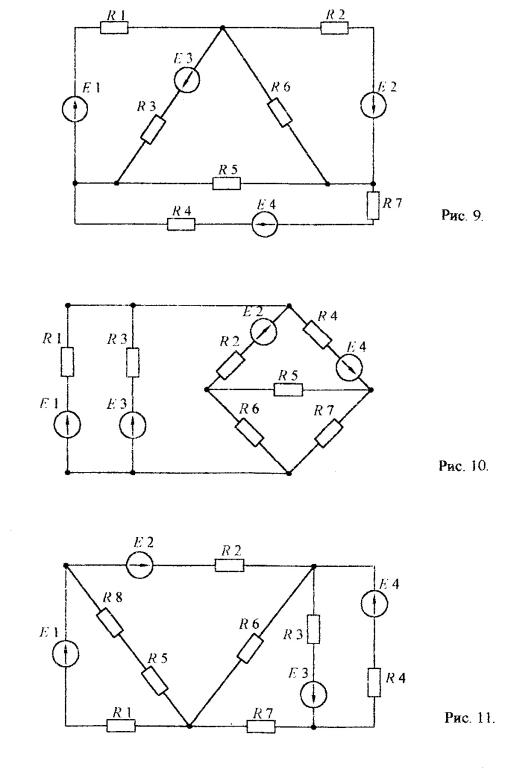

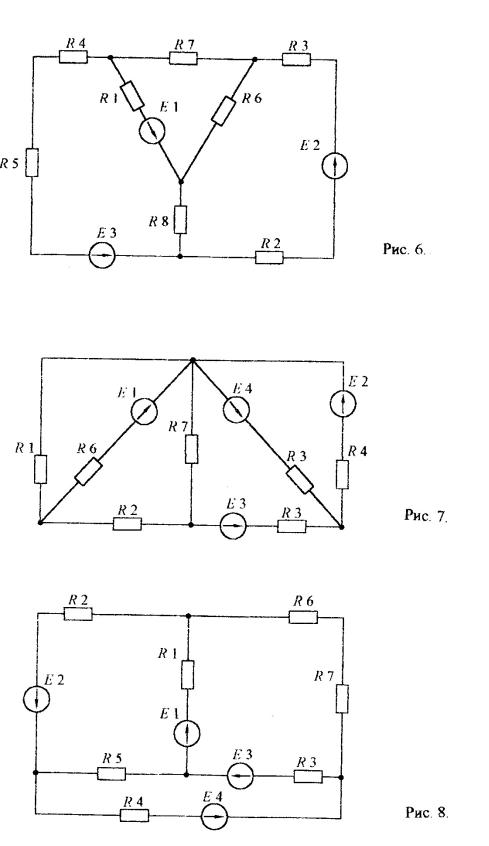

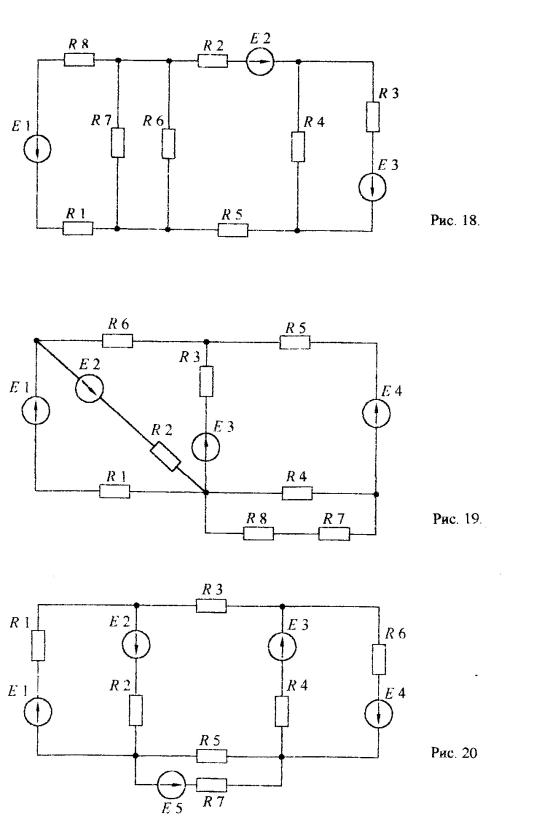

Исходные данные для решения задачи 1

24

25

26

27

28

29

30
