Расчет и конструирование панелей покрытий.
Плиты
беспрогонных
покрытий: крупные ребристые панели 3×12
и 3×16 м, которые опираются непосредственно
на ригели поперечных рам; плиты 1,5×12 и
1,5×6 м используют как доборные элементы
в местах повышенных снеговых отложений
- у фонарей, в перепадах профиля покрытия.
Плиты
прогонных
покрытий - 3×0,5 и 1,5×0,5 м. Они опираются
на железобетонные прогоны, а те - на
ригели поперечных рам. Беспрогонная
система больше отвечает требованиям
укрупнения элементов, уменьшения числа
монтажных единиц и является основной
в строительстве одноэт каркасных зд.
Ребристые
плиты
3×12 м имеют продольные ребра сечением
100×450 мм, поперечные - 40×150 мм, полку
толщиной 25 мм, уширения в углах - вуты,
которыми обеспечивается надежность
работы в усл воздействия горизонтальных
усилий от торможения мостовых кранов.
Продольные ребра армируют напрягаемой
стержневой или канатной ар-рой, поперечные
ребра и полки - сварными каркасами и
сетками. Бетон В30, В40. Плиты ребристые
3×6 м имеют продольные и поперечные ребра
и армируются напрягаемой арматурой.
Работает на изгиб. При удал-ии бетона
из растян. зоны сохр-ют ребра шир., необх-й
для размещ-я сварн. каркасов и обеспеч-я
прочности панелей по наклон. сеч-ю. Плиты
ребр. вниз =105
мм. Расчет. схема – однопролетная
шарнирно-опертая балка с равном-распред.
нагрузкой. Mmax=ql2/8,
Qmax=ql/2.
Расчетн. сеч-е таврового профиля, ширина
сжат. полки=полн. ширине плиты. Толщ.
ребра=суммарн. толщине ребер. Нулев.
линия мож. распол-ся в полке или ребре.
Площадь растян. арм-ры наход-т из расчета
сеч-я тавров. профиля. Попереч-ю арм-ру
плиты из усл-я проч-ти по наклон. сеч-ю
рассчит-т по расчетн. ширине b,
равн. суммарн. ширине ребер, но с учет.
работы отдельн. участ-в сжат. полки.

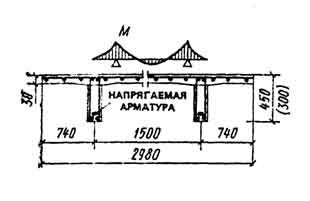

Плиты двухконсольные 2Т размерами 3×12 и 3×6 м
имеют
продольные ребра, расположенные на
расстоянии 1,5м, и консольные свесы полок.
Благодаря уменьшению изгибающих моментов
в поперечном направлении ребер не
делают, форма плиты упрощается. В плитах
размером 3×12м продольные предварительно
напряженные ребра изготовляют заранее,
а затем бетонируют полку. Связь ребер
с полкой создается устройством выпусков
арматуры и сцеплением бетона. Из-за
раздельного изготовления полку можно
делать В15 . Плиты 3×6 м изготовляют как
раздельно, так и целиком.
Крупноразмерные
КЖС плиты
3×18 м и 3×24 м, опирающиеся на балки пролетом
6 или 12 м, разработаны для покрытий со
скатной и малоуклонной кровлей.
Плиты
2Т в этом решении имеют трапециевидные
продольные ребра с уклоном верхнего
пояса 1:12 и полку переменной толщины
(25...60 мм). Плиты крупноразмерные
железобетонные сводчатые КЖС имеют
криволинейные продольные ребра с
уширениями в нижней и верхней частях,
гладкую полку толщиной 40...50 мм в середине
пролета и 140...160 мм в торце у опор,т.к.
возникает большая попер.сила и возможен
сдвиг
.
При
расчете плиту рассматривают как
цилиндрический свод, работающий
совместно с диафрагмами. Полагают, что
вдоль направляющей оболочки действует
только N,
поперек
—Q
и изгибающие моменты М
Изгиб момент воспринимается растянутой арматурой диафрагм и полкой (оболочкой), работающей на сжатие.Площадь сечрабочей ар-ры диафрагмы As,<t и толщину оболочки h определяют из условий:
где М — изгиб балочный момент от расчетных нагрузок; z — расст от срединной пов-сти оболочки до оси рабочей ар-ры; γ0 — коэффициент условий работы; bf — ширина панели поверху. Каркасы в ребрах воспринимают перерезывающую силу. С1-сетки ставятся по всей поверхности.С2-сетки став. в приопорных зонах.С3-сетка идет по всей длине в зоне вута для предотвращения трещин между полкой и ребром
Коробчатые настилы состоит из двух полок (δ=35мм для 18 м настила и 40мм для 12м) и вертикальных стенок (δ=65 и 60 соответственно), которые образуют коробчатое сечение. Применение таких настилов позволяет образовывать гладкие потолки. Пустоты настилов использ для прокладки инженерных коммуникаций и воздуховодов. Настилы 18м: двухпустотные сечением 2000×900 мм, с консольными свесами верхней полки (по 500 мм) и без них; 12м сечением 1500х600.Приближенно настилы рассчитывают как балки эквивалентного двутаврового поперечного сечения в котором для упрощения расчетов приведенные толщины полок и ребер определяются с учетом соответственно площадей вутов или уширений. Расчетную ширину полок при расчете по ПС 1 и 2групп назначают 8 · h ′ f в каждую сторону от ребра. Расчетная схема - шарнирно опертая балка, загруженная по ширине сечения равномерно распределенной нагрузкой.
