раздат материал строит машины / рисунки лекция 10.1 уплотняющие машины
.doc(Лекция № 10)
МАШИНЫ ДЛЯ УПЛОТНЕНИЯ ГРУНТА И СТРОИМТЕЛЬНЫХ СМЕСЕЙ

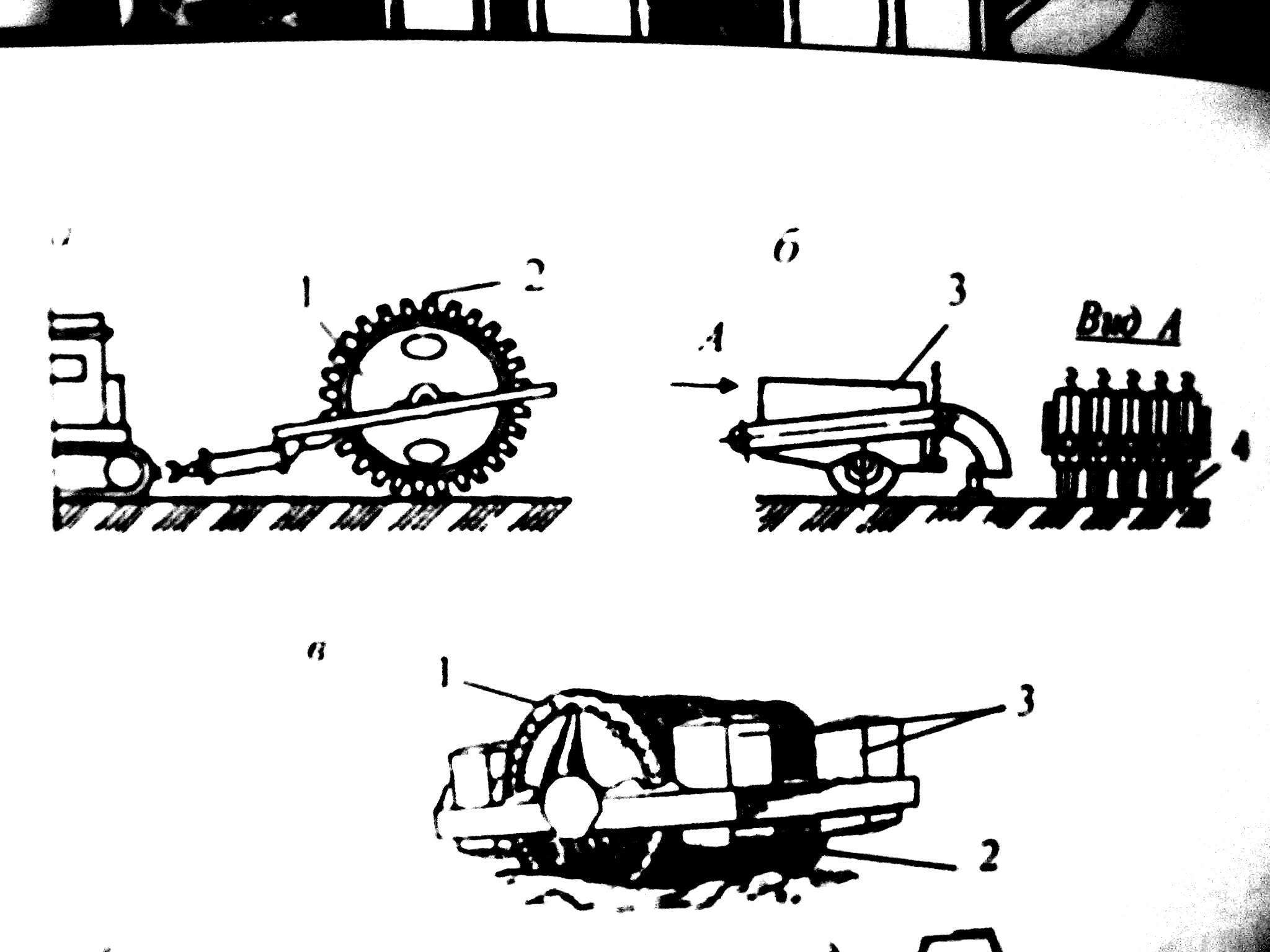

Рис.10.1 – Машины для уплотнения грунтов и дорожных покрытий: а – кулачковый прицепной каток, б – прицепной пневмоколесный, в – прицепной решетчатый, г – полуприцепной пневмоколесный, д – пневмоколесный самоходный, е – прицепной с вибровальцем, ж – падающая плита, и - виброплита
|
Рис. 10.2 – Виброплита с электроприводом
Рис. 10.3 – Трамбующая машина: а – общий вид, б – кинематическая схема. |
|
ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ БЕТОННЫХ СМЕСЕЙ
|
Рис.10.4 - Принципиальная схема виброплощадки
|
|
а
б в
г
Рис.10.5 Конструктивная схема виброплощадки: а - схема привода виброплощадки рамной конструкции; б - конструктивная схема виброблока; в - схема механизма синхронизации; г - схема виброплощадки безрамной конструкции
Рис.10.6 Глубинное уплотнение:
|
|
Рис.10.7 – Глубинные вибраторы: а,б – дебалансные со встроенным электроприводом; в – электромеханический с гибким валом; г,д – вибронаконечники с дебалансами –бегунками с внутренней и внешней обкаткой |
а б
Рис.10.8 Поверхностное уплотнение
Рис. 10.9 – Вибратор поверхностный
а б в
Рис.10.10 а- Наружное уплотнение: 1 – опалубка, 2 – прикрепляемый вибратор. Рис.10.6б – пневматические прикрепляемые вибраторы: 1 – ВП-8, 2 – ВП – 9, 3 – ВП-5А. Рис. 10.6в - схема пневматического прикрепляемого вибратора.
|
Пневмоколесный прицепной каток
|
Трамбующая машина
|
|
|
Виброплита с электроприводом (Bomag-BP-10_36-2E4)
|
Вибротрамбовка бензиновая (масса - 68кг, размер трамбующего башмака- 345/280 мм, амплитуда- 65мм)
|
|
ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ БЕТОННЫХ СМЕСЕЙ
Виброрейка
Глубинный вибратор
Виброплощадка
МАШИНЫ ДЛЯ БУРОВЫХ РАБОТ
Рис.10.11- Элементы шпура или скважины:
Рис.10.12 – Станок НКР-100 для бурения взрывных скважин, оснащенный пневмоударником
Рис.10.13 – Буровые инструменты
Рис.10.14 - Буровая машина с подвижным вращателем
Рис.10.15 – Бурильно-крановая машина
|
|
1 4 3 Рис.10.16 – Двухшпиндельная буровая установка: а - общий вид, б – кинематическая схема привода рабочего органа. |
Рис. 10.17 - Бурильно-крановое навесное оборудование на одноковшовые экскаваторы под буронабивные сваи большого диаметра (до 1200мм)
