В контрольной рабо­те студенты изучают правила выполнения чертежей деталей, сборочных чертежей и спецификаций.

Эскизы следует выполнять на листах писчей бумаги в клетку, приведенных к стандартным форматам А4 или АЗ в зависимости от слож­ности детали; сборочный чертеж — на листе чертежной бумаги формата АЗ. Для малогабаритных изде­лий следует применить масштаб увели­чения, например, 2:1.

В качестве сборочной единицы следует воспользоваться трубным соединением (фитингами) и параметрами, заданными по варианту (табл. 1).

Таблица 1

№ варианта	Вид фитинга	Диаметр условного прохода
		DN	DN×DN1
1	Муфта короткая	20	–
2	Муфта длинная	20	–
3	Муфта компенсирующая	20	–
4	Муфта переходная	–	32×20
5	Угольник 90-1	20	–
6	Муфта короткая	25	–
7	Муфта длинная	25	–
8	Муфта компенсирующая	25	–
9	Муфта переходная	–	32×25
10	Угольник 90-1	25	–
11	Муфта короткая	32	–
12	Муфта длинная	32	–
13	Муфта компенсирующая	32	–
14	Муфта переходная	–	40×32
15	Угольник 90-1	32	–
16	Муфта короткая	40	–
17	Муфта длинная	40	–
18	Муфта переходная	–	50×40

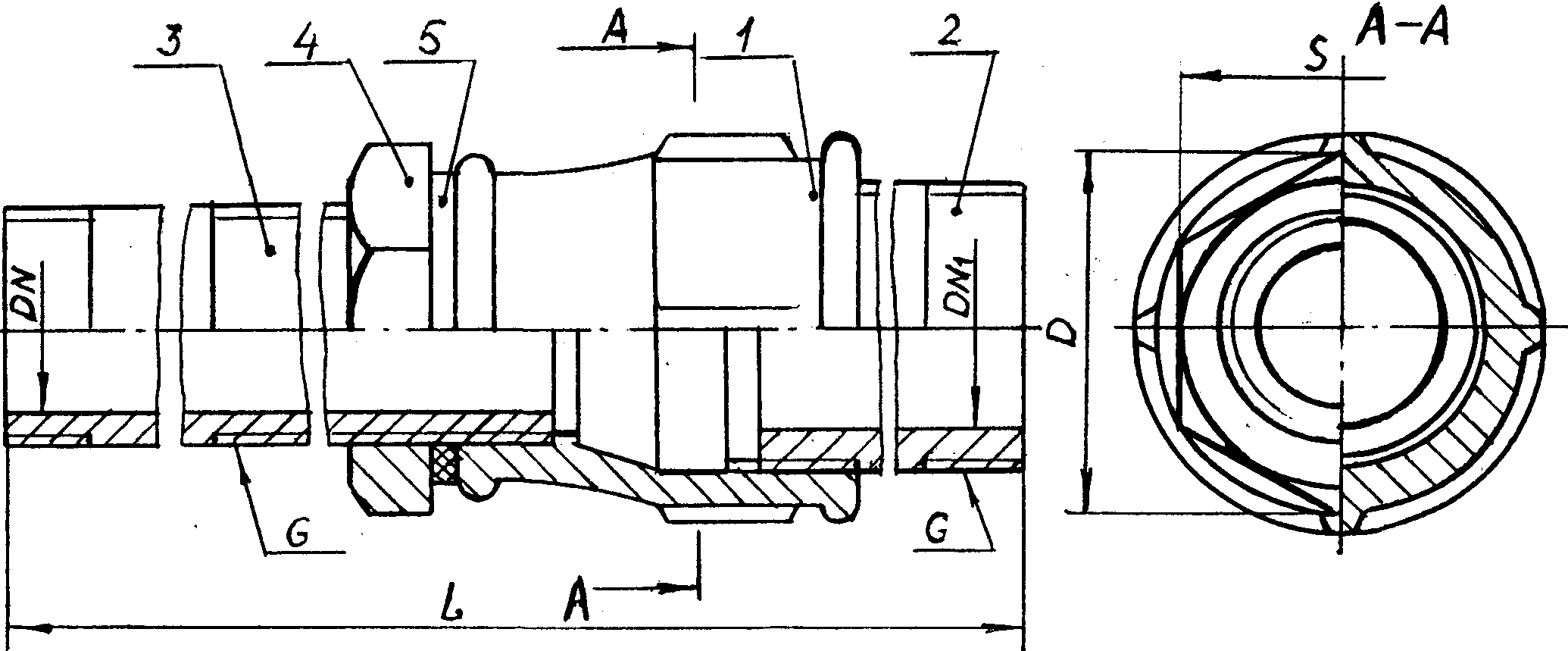

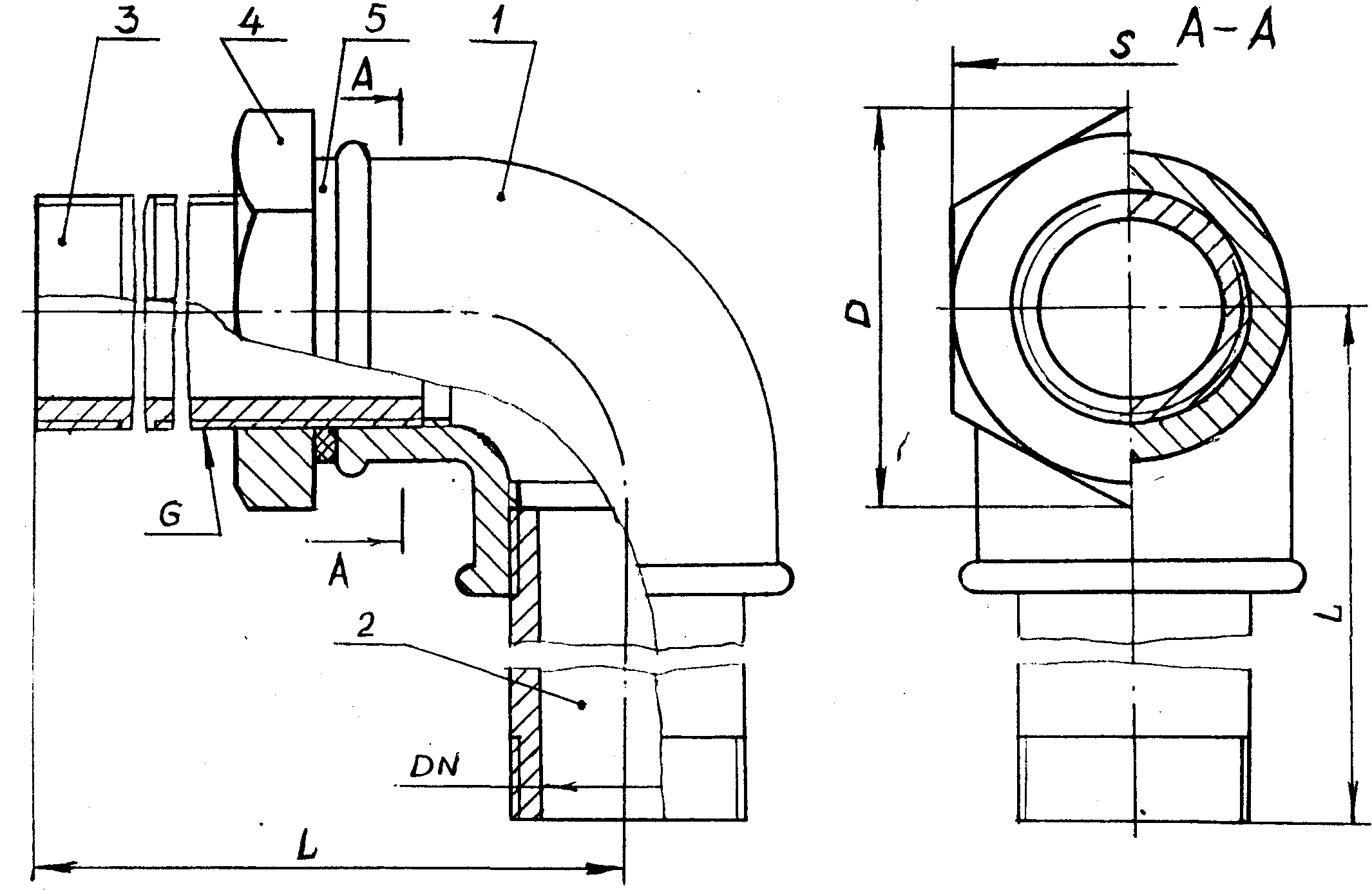

1. Примеры выполнения сборочных чертежей трубных сборочных единиц с разными фитингами даны на рис. 1, а - в.

Сборочная единица может состоять из:

1. трубы 25 ГОСТ 3262 – 75 (длиной, равной 6000 или 1200мм);

2. сгона 25 ГОСТ 8969 – 75;

а
б
в

Рис. 1

3. муфты короткой 25 ГОСТ 8954 – 75 (муфта длинная, компенсирующая, угольник прямой);

4. контргайки 25 ГОСТ 8961 – 75;

5) уплотнения (толщиной 2-3мм) – пенька.

Для сборочной единицы с переходной муфтой сгон должен вворачиваться в меньшую часть диаметра условного перехода. На длинной резьбовой стороне сгона навинчивать контргайку. Между контргайкой и фитингом поставить (намотать) уплотнение для герметичности соединения.

2. Составить спецификацию на составные части сборочной единицы. Разделы спецификации расположить в следующей последовательности: документация, детали, стандартные изделия, материалы в графе наименование по ГОСТ 2.108 – 68. Так как это учебная сборочная единица, то условно отнести к разделу «Детали» трубу, сгон, фитинг; к разделу «Стандартные изделия» – контргайку; к разделу «Материалы» - уплотнение. Пример оформления спецификации для соединения рис. 1, а приведен на рис. 2.

3. Выполнить эскизы трубы, сгона, фитинга, используя следующее:

размеры элементов соединительных частей по ГОСТ 8944 – 75 (рис. 3, табл. 2);

угольник проходной по ГОСТ 8946 – 75 (рис. 4, а, табл. 3, 4);

муфта прямая короткая по ГОСТ 8954 – 75 (рис. 5, а, табл. 3);

муфта прямая длинная по ГОСТ 8955 – 75 (рис. 5, б, табл. 3);

муфта компенсирующая по ГОСТ 8956 – 75 (рис. 5, в, табл. 3);

муфта переходная по ГОСТ 8957 – 75 (рис. 5, г, табл. 4);

труба стальная водопроводная по ГОСТ 3269 – 75;

сгон по ГОСТ 8969 – 75 (рис. 6, табл. 5);

контргайка по ГОСТ 8961 – 75 (рис. 7, табл. 6).

Таблица 2

Размеры элементов соединительных частей из ков­кого чугуна (рис. 3), мм

Условный проход DN	Резьба
	Обозначение	d	l	l1	l2max
			min
8	G1/4-В	13,158	9,0	9	7,0
10	G 3/8-В	16,663	10,0	11	8,0
15	G 1/2-В	20,956	12,0	14	9,0
20	G 3/4-В	26,442	13,5	16	10,5
25	G 1-В	33,250	15,0	19	11,0
32	G 11/4-В	41,912	17,0	21	13,0
40	G 11/2-В	47,805	19,0	21	15,0
50	G2-В	59,616	21,0	24	17.0

Продолжение табл. 2

Условный проход DN	d1	d2	s	s1	s2	s3	b	b1	b2	h
8	13,5	12,5	2,5	3,0	3,5	3,5	3,0	2,0	3,5	2,0
10	17,0	16,0	2,5	3,0	3,5	3,5	3,0	2,0	3,5	2,0
15	21,5	20,0	2,8	3,5	4,2	4,2	3,5	2,0	4,0	2,0
20	27,0	25,5	3,0	3,5	4,4	4,2	4,0	2,0	4,0	2,5
25	34,0	32,0	3,3	4,0	5,2	4,8	4,0	2,5	4,5	2,5
32	42,5	40,5	3,6	4,0	5,4	4,8	4,0	2,5	5,0	3.0
40	48,5	46,5	4,0	4,0	5,8	4,8	4,0	3,0	5,0	3,0
50	60,5	58,5	4,5	4,5	6,4	5,4	5,0	3,0	6,0	3,5

4. Выполнить (тонкими линиями) сборочный чертеж. Рекомендуется делать сборочный чертеж в двух проекциях – главный вид и вид слева (рис. 1).

В сборочных единицах с муфтой половину главного вида соединить с половиной фронтального разреза. В сборочных единицах с угольником главный вид соединить с частью фронтального разреза. Для сборочных единиц с разными фитингами половину вида слева соединить с половиной заданного профильного разреза.

Угольники проходные (рис. 4, а) изготовляют с углом 90 и 45° двух исполнений: 1 — с внутренней резьбой; 2 — с наружной и внутренней резьбой. Их размеры приведены в табл. 3.

Угольники переходные (рис. 4, б) изготовляют с углом 90° тех же двух исполнений: их размеры даны в табл. 4.

Примеры условного обозначения угольни­ков: проходного с углом 90° исполнения 1 без покрытия с DN = 40 мм:

Угольник 90°—1—40 ГОСТ ... ;

то же, с цинковым покрытием:

Угольник 90°—1—Ц—40 ГОСТ ....

Муфты (рис. 5, а—г) прямые короткие и прямые длинные с правой резьбой (исполнение 1) и с право-левой резьбой (исполнение 2). Размеры приведены в табл. 3. Все компен­сирующие муфты (рис.5в) имеют одинаковую длину и следующие условные проходы DN, мм (с резьбой):

DN15(G1/2-В); DN20(G3/4-В); DN25(G1-В); DN32(G 1¹/₄-В); DN32(G 1¹/₂-В); DN40(G 1¹/₂-В); DN50(G2-В).

Размеры переходных муфт (рис.5г) указаны в табл. 4.

Число ребер на муфтах: 2 (для DN = 8...20), 4 (для DN = 25...40), 6 (для DN = 50 и более).

Документация

Г3.08.10-17.07.03.00.СБ

Сборочный чертеж

Детали

1

ГЗ.08.10-17.07.03.00.01

1

Муфта

1

ГЗ.08. 10-17.07.03.00.02

2

Труба

1

ГЗ.08.10-17.07.03.00.03

3

Сгон

Стандартные изделия

4

Контргайка 40

1

ГОСТ 8961-75

Материалы

5

Пенька

0,02

кг

_{ГЗ.08.10-17.07.03.00.00}

Соединение

трубное

ВолгГТУ МТЗ-101

Рис. 2

а		б
		в

Рис. 3. Размеры конструктивных элементов соединительных частей трубопроводов: а —с внутренней резьбой; б—с наружной резьбой; в—ребер

а	б

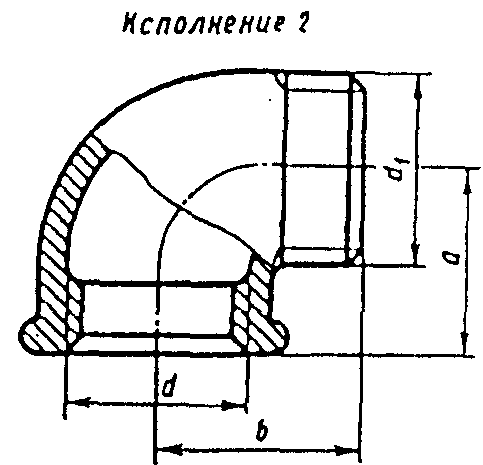

Рис. 4. Угольники: а — проходные; б — переходные

а	б
в	г

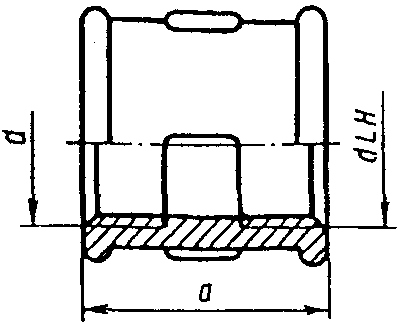

Рис. 5. Муфты прямые: а — короткая; б — длинная;

в — компенсирующая; г — переходная

Примеры условного обозначения:

прямой короткой муфты без покрытия с DN= 40 мм:

Муфта короткая 40 ГОСТ ...;

прямой длинной муфты исполнения 1 с цинковым покрытием:

Муфта длинная 1— Ц —40 ГОСТ ...;

компенсирующей муфты без покрытия с DN = 40 мм:

Муфта компенсирующая 40 ГОСТ ...;

переходной муфты без покрытия с DN = 32 мм и DN₁ =25 мм:

Муфта 32х25 ГОСТ... .

Таблица 3

Основные размеры проходных угольников с углом 90° (рис. 4, а) и муфт (рис. 5, а — в) из ковкого чугуна, мм

Условный проход DN	Резьба d	Угольники		Муфты
				короткие	длинные
		a	b	a	a
8	G1/4-В	21	28	22	27
10	G 3/8-В	25	32	24	30
15	G 1/2-В	28	37	28	36
20	G 3/4-В	33	43	51	39
25	G 1-В	З8	52	35	45
32	G 11/4-В	45	60	39	50
40	G 11/2-В	50	65	43	55
50	G2-В	58	74	47	65

Таблица 4

Основные размеры переходных угольников (рис. 4, б) и муфт (рис. 5, г) из ковкого чугуна, мм

Условный проход DNxDN1	Резьба d×d1	Угольники				Муфты а
		a	b	c
1	2	3	4	5		6
20 х 32	G3/4 × G11/4	41	36	—		—
25 х 8	G 1 × G1/4	28	31	—		—
25 х 10	G 1 × G3/8	30	32	—		45
25 х 15	G 1 × G1/2	32	34	—		45
25 х 20	G 1 × G3/4	35	36	46		45
25 х 32	G 1 × G11/4	42	40		—	—
25 х 40	G 1 × G11/2	46	42		—	—
32 х 10	G 11/4 ×G3/8	32	36		—	50
32 х 15	G 11/4 ×G1/2	34	38		—	50
32 х 20	G 11/4 × G3/4	36	41		—	50
32 х 25	G11/4 × G1	40	42		56	50
32 х 40	G11/4 × G11/2	40	46		—	—
32 х 50	G11/4 × G2	54	48		—	—
40 х 15	G11/2 × G1/2	36	42		—	55
40 х 20	G11/2 × G3/4	38	44		—	55

Продолжение таблицы 4

1	2	3	4	5	6
40 х 25	G11/2 × G1	42	46	—	55
40 х 32	G11/2 × G11/4	46	48	—	55
40 х 50	G11/2 × G2	55	52	—	—
50 х 15	G2 × G1/2	38	48	—	65

Примечание. Класс точности резьбы — В.

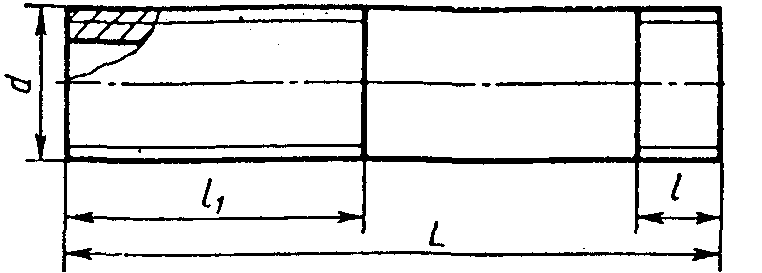

Рис. 6. Сгон

Таблица 5

Основные размеры сгонов, мм

Условный проход DN	Резьба
	d	l, не более	l1	L
8	G1/4	7,0	38	80
10	G 3/8	8,0	42	90
15	G 1/2	9,0	50	100
20	G 3/4	10,5	54	110
25	G 1	11,0	62	120
32	G 11/4	13,0	68	130
40	G 11/2	15,0	75	140
50	G 2	17,0	86	150
(70)	G 21/2	19,5	98	170
(80)	G 3	22,0	106	180
