Метран-332 |
127 |
|
|

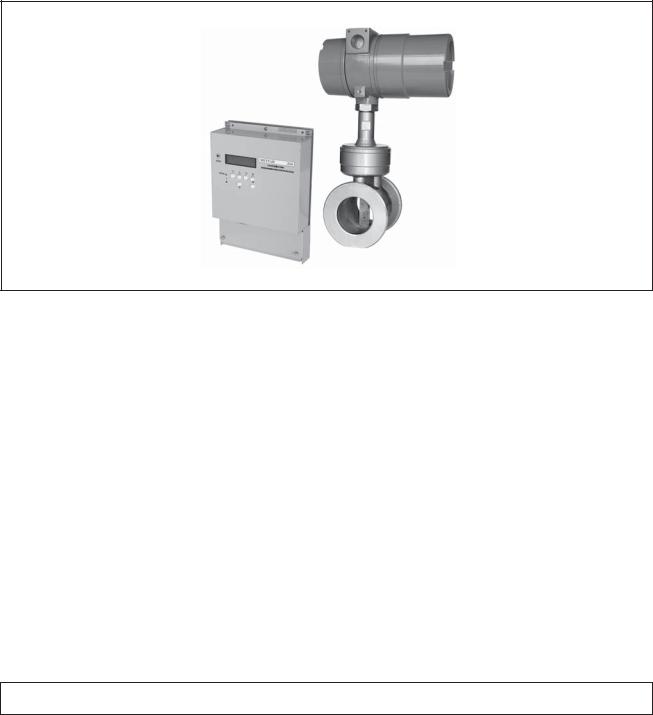

Счетчик пара вихревой Метран-332
Êîä ÎÊÏ 42 1312
‰Измеряемая среда:
-сухой насыщенный пар;
-перегретый пар
‰Принцип измерения расхода - вихревой
‰Диаметр условного прохода многопараметрического датчика: 32, 50, 80, 100, 150 мм
‰Пределы измерений расхода пара 6…5000 м3/÷
‰Динамический диапазон по расходу 1:30
‰Связь с внешними устройствами вычислительной техники
Основные преимущества:
-одновременное измерение 3-х параметров среды (F, P, T) одним многопараметрическим датчиком;
-существенное сокращение кабельных линий и врезок в трубопровод, отсутствие импульсных линий, удобство монтажа;
-снижение потерь давления по сравнению с измерением расхода методом перепада давлений на диафрагме;
-возможность эксплуатации многопараметри- ческого датчика на открытом воздухе;
-архивирование данных по часам, суткам и месяцам;
-сохранение архивных данных в течение 5 лет, в т.ч и при отсутствии питания;
-защита от несанкционированного доступа;
-возможность построения сети сбора данных.
Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 9127
Òåë. (3512) 98-85-10, 41-68-01. Ôàêñ (3512) 41-45-17. Http://www.metran.ru. E-mail:metran@metran.ru
128 |
Метран-332 |
|
|
НАЗНАЧЕНИЕ |
СОСТАВ СЧЕТЧИКА |
Счетчик пара Метран-332 предназначен для |
Счетчик является составным изделием, |
измерений объемного расхода, избыточного давления и |
включающим в себя: |
температуры пара, вычисления объема, массового расхода |
- датчик многопараметрический (датчик) Метран-336; |
и массы пара, а также потребленной тепловой энергии в |
- устройство микровычислительное (вычислитель) |
открытых системах парового теплоснабжения. |
Метран-334. |
Счетчик применяется в паровых котельных малой |
|
и средней мощности, в промышленных технологических |
|
установках, узлах учета. |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ СЧЕТЧИКА МЕТРАН-332
‰Измеряемая среда:
-сухой насыщенный пар;
-перегретый пар.
‰Параметры измеряемой среды:
-температура 100...200°С;
-избыточное давление в трубопроводе до 1,6 МПа.
‰Динамический диапазон по расходу 1:30
‰Пределы измерений расхода приведены в табл.1, погрешности измерений - в табл.2.
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 1 |
|
|
|
|
|
|
|
|
|
|
|||
Диаметр условного |
|
|
|
|
|
|
Расход пара при РУ, ì3/÷ |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
прохода датчика Dу, мм |
|
минимальный, Fmin |
|
номинальный, Fном |
|
максимальный, Fmax |
||||||
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
32* |
|
|
|
6 |
|
|
|
80 |
|
|
|
160 |
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
|
|
|
15 |
|
|
|
265 |
|
|
530 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80 |
|
|
|
30 |
|
|
|
500 |
|
|
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
||
100 |
|
|
|
80 |
|
|
1250 |
|
|
2500 |
||
|
|
|
|
|
|
|
|
|
|
|
||
150 |
|
|
|
150 |
|
|
2500 |
|
|
5000 |
||
|
|
|
|
|
|
|
|
|
||||
* Датчик с Dу 32 устанавливается в трубопровод Dу 50. |
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Основная допускаемая |
|
|
|
Относительная, % |
|
|
Приведенная, % |
Абсолютная, °С |
||||
погрешность измерений |
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Объем, |
Тепловая |
|
|
|
|
|
|
|
Параметр |
|
Расход |
энергия, |
Время |
|
Избыточное давление |
Температура |
|||||
|
масса |
|
||||||||||
|
|
|
|
мощность |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел |
|
|
±2,0€ |
±1,5 |
±4,0€ |
±0,01 |
|
|
±1,5 |
|
±0,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
‰Пределы основной допускаемой относительной погрешности:
-вычисления тепловой энергии и мощности ±0,5%;
-преобразования кодовых сигналов датчика в показания дисплея ±0,1%.
‰Потери давления на датчике не превышают
0,197ρF2d-4 ÌÏà,
ãäå ρ - плотность пара при РУ, кг/м3; F - расход пара при РУ, м3/÷;
d - внутренний диаметр проточной части датчика, мм.
‰Выходной сигнал датчика для связи с вычислителем - цифровой код по 4-м параметрам F,V,P,T.
‰Длина кабеля связи до 300 м
‰Интерфейсы для связи RS232C, RS485
‰Подключаемые устройства вычислительной техники: ПК, принтер с последовательным интерфейсом (EPSON LX 300 или аналогичный), Hayes-совместимый модем
‰Максимальное количество счетчиков, объединенных в сеть - 256 шт.
Метран-332 |
|
|
|
|
129 |
|
|
|
|
|
|
|
|
НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ФУНКЦИОНАЛЬНЫХ БЛОКОВ СЧЕТЧИКА |
||||||
I. Датчик многопараметрический Метран-336 |
|
II. Вычислитель Метран-334 |
||||
Назначение: |
|
|
Назначение и функциональные возможности |
|||
- измерение расхода пара; |
|
- преобразование информации о значениях объемного |
||||
- вычисление объема пара; |
|
расхода, объема, температуры и избыточного давления, |
||||
- измерение температуры пара; |
|
полученной в цифровом виде от датчика, в показания |
||||
- измерение избыточного давления пара; |
дисплея (табл.3); |
|
|
|||
- передача измеренных значений параметров на |
- вычисление массового расхода и массы пара); |
|||||
вычислитель Метран-334. |
|
- архивирование данных по часам, суткам и месяцам |
||||
|
|
(òàáë.3); |
|
|
||
Устройство и принцип действия аналогичны |
- передача информации на устройства вычислительной |
|||||
датчику многопараметрическому Метран-335 (см. раздел |
техники и в сеть сбора данных (табл.3); |
|||||
"Счетчик Метран-331"). |
|
- формирование и вывод на дисплей и устройства верхнего |
||||
|
|
уровня журнала событий (нештатные ситуации (НС), |
||||
|
|
несанкционированное вмешательство, корректировка |
||||
|
|
часов реального времени); |
|
|||
|
|
- сигнализация о сбое в работе и вывод на дисплей |
||||
|
|
признаков НС; |
|
|
||
|
|
- сохранение архивной информации не менее 5 лет, в т.ч |
||||
|
|
и при перерывах в электропитании; |
||||
|
|
- автоматическое тестирование технического состояния |
||||
|
|
счетчика при включении питания и перезапуске; |
||||
|
|
- кодовая защита от несанкционированного доступа. |
||||
|
Основные технические параметры вычислителя |
|
||||
‰ Индицируемые, архивируемые параметры и возможности их считывания приведены в табл.3. |
|
|||||
|
|
|
|
|
Таблица 3 |
|
|
|
|
|
|
|
|
Наименование параметра |
Индикация на дисплее |
Запись |
Тип архива |
Регистрация |
Вывод на внешний |
|
вычислителя* |
в архив |
на принтере |
интерфейс (ПК, сеть) |
|||
|
|
|
|
|
|
|
Текущее значение расхода, |
|
|
|
|
|
|
объемного, ì3/÷ |
+ |
- |
- |
- |
+ |
|
массового, т/ч |
+ |
- |
- |
- |
+ |
|
|
|
|
|
|
|
|
Текущее значение температуры |
+ |
- |
- |
- |
+ |
|
ïàðà, °Ñ |
||||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Текущее значение избыточного |
+ |
- |
- |
- |
+ |
|
давления пара, êãñ/ñì2, ÌÏà |
||||||
|
|
|
|
|
||
Текущее значение тепловой |
|
|
|
|
|
|
мощности, |
|
|
|
|
|
|
Ãäæ/÷ |
+ |
- |
- |
- |
+ |
|
Ãêàë/÷ |
+ |
- |
- |
- |
+ |
|
|
|
|
|
|
|
|
Объем пара**, ì3 |
+ |
+ |
|
+ |
+ |
|
Масса пара**, т |
+ |
+ |
|
+ |
+ |
|
|
|
|
|
|
|
|
Количество потребленной |
|
|
|
|
|
|
тепловой энергии**, |
|
|
|
|
|
|
Ãäæ |
+ |
+ |
|
+ |
+ |
|
Ãêàë |
+ |
+ |
|
+ |
+ |
|
|
|
|
|
|
|
|
Среднее значение температуры |
+ |
+ |
Часовой, |
+ |
+ |
|
ïàðà**, °Ñ |
||||||
|
|
суточный, |
|
|
||
|
|
|
|
|
||
Среднее значение избыточного |
|
|
|
|
||
+ |
+ |
месячный |
+ |
+ |
||
давления**, êãñ/ñì2 |
|
|||||
|
|
|
|
|
||
Суммарное время работы за |
+ |
+ |
|
+ |
+ |
|
отчетный период**, Т, ч, мин. |
|
|||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Время работы в режиме, Треж, |
+ |
+ |
|
+ |
+ |
|
÷, ìèí. |
|
|||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Признаки НС (выход параметров |
+ |
+ |
|
+ |
+ |
|
за пределы и т.д.) |
|
|||||
|
|
|
|
|
||
|
|
|
|
|
|
|
Настройки (установки) |
+ |
- |
- |
+ |
+ |
|
|
|
|
|
|
|
|
* Емкость отсчетного устройства (дисплея) - 8 десятичных разрядов.
** Информация отображается на дисплее вычислителя только за прошедшие сутки, месяц (месяцы).
130 |
|
Метран-332 |
|
|
|
‰ Характеристика архивов |
|
|
|
|
Таблица 4 |
|
|
|
Тип архива |
Глубина архива (кол-во записей) |
Время и дата архивирования |
|
|
|
Часовой |
1488 |
|
|
|
|
Суточный |
365 |
|
|
|
|
|
|
Контрактный день (дата отчетного периода) для начала формирования |
Месячный |
110 |
месячного архива устанавливается пользователем при настройке |
|
|
вычислителя |
|
|
|
‰Интерфейсы для связи с устройствами вычислительной техники: RS232C, RS485
‰Подключаемые устройства вычислительной техники: ПК, принтер с последовательным интерфейсом (EPSON LX или аналогичный), Hayes-совместимый модем (US Robotics или аналогичный).
‰Возможность организации сети сбора данных с передачей информации по коммутируемым телефонным линиям. Максимальное количество счетчиков, объединяемых в сеть - 256 шт.
‰Программное обеспечение для диспетчеризации и связи с ПК входит в комплект поставки.
‰Настройка счетчика производится на заводе-изготовителе или пользователем с ПК.
ПИТАНИЕ
-24 В; 0,1 А; 2 Вт от блока питания, встроенного в вычислитель Метран-334 - для датчика Метран-336;
-сетевое (220±10) В, (50±1) Гц, 15 ВА - для вычислителя Метран-334.
УСЛОВИЯ ЭКСПЛУАТАЦИИ. МОНТАЖ
Условия эксплуатации и монтаж счетчика Метран-332 аналогичны приведенным в разделе Метран-331.
ПОВЕРКА
Поверка счетчика Метран-332 и его функциональных блоков производится в соответствии с утвержденными методиками поверки:
-СПГК.5158.000.00ПМ2 "Счетчик пара вихревой Метран-332";
-СПГК.5160.000.00ПМ2 "Многопараметрический датчик Метран-336";
-СПГК.5159.000.00ПМ2 "Устройство вычислительное Метран-334".
Поверка датчика Метран-336 производится по каналам расхода, температуры и давления, при этом по каналу расхода - проливным или имитационным методами.
Межповерочный интервал счетчика - 2 года.
НАДЕЖНОСТЬ
Средняя наработка на отказ - 50 000 ч.
Средний срок службы счетчика не менее - 12 лет.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации - в течение 12 мес. со дня ввода в эксплуатацию.
КОМПЛЕКТ ПОСТАВКИ CЧЕТЧИКА
-датчик многопараметрический Метран-336 с КМЧ (исполнение определяется заказом);
-вычислитель Метран-334 с КМЧ;
-руководство по эксплуатации на датчик;
-руководство по эксплуатации на вычислитель;
-методика поверки счетчика;
-методика поверки датчика;
-методика поверки вычислителя;
-паспорт;
-лазерный диск с программным обеспечением.
В КМЧ датчика входят:
- фланец |
2 |
øò.; |
- гайка |
12 (16, 24) øò.; |
|
- шпилька |
4 |
(6, 8) øò.; |
- прокладка |
2 |
øò.; |
- линия измерительная |
1 øò. |
|
В КМЧ вычислителя входят: |
||
- панель монтажная |
1 |
øò.; |
- комплект крепежных деталей.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Метран-332 - 160 - ТУ4213-036-12580824-2001
1 |
2 |
3 |
1.Тип счетчика.
2.Максимальный расход, м3/÷ (òàáë.1).
3.Обозначение технических условий.
Метран-332 |
131 |
|
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
|
|
|
Таблица 7 |
|
|
|
|
|
Dó, ìì |
D, ìì |
d, ìì |
H, ìì |
Масса, кг |
|
|
|
|
|
32 |
86 |
29* |
283 |
6,5 |
|
|
|
|
|
50 |
86 |
48 |
308 |
6,8 |
|
|
|
|
|
80 |
115 |
76 |
338 |
7,5 |
|
|
|
|
|
100 |
133 |
95 |
358 |
7,9 |
|
|
|
|
|
150 |
180 |
140 |
405 |
11,2 |
|
|
|
|
|
*Здесь указан эквивалентный диаметр d, фактические геометрические размеры см. рис. для Ду 32.
Рис.1. Датчик Метран-336.
132 |
Метран-332 |
|
|
|
|
|
|
|
|
|
|
Таблица 8 |
|
|
|
|
|
|
|
|
|
Dу датчика, |
Dó èçì. |
L, |
L1, |
L2, |
L3, |
Dô, |
Dí, |
S, |
ìì |
линии, мм |
ìì |
ìì |
ìì |
ìì |
ìì |
ìì |
ìì |
|
|
|
|
|
|
|
|
|
32 |
50 |
518 |
269 |
169 |
248 |
160 |
57 |
3 |
|
|
|
|
|
|
|
|
|
50 |
50 |
518 |
269 |
169 |
268 |
160 |
57 |
3 |
|
|
|
|
|
|
|
|
|
80 |
80 |
758 |
419 |
259 |
284 |
195 |
89 |
3,5 |
|
|
|
|
|
|
|
|
|
100 |
100 |
918 |
519 |
319 |
295 |
215 |
108 |
4 |
|
|
|
|
|
|
|
|
|
150 |
150 |
1338 |
779 |
479 |
321 |
280 |
159 |
4,5 |
|
|
|
|
|
|
|
|
|

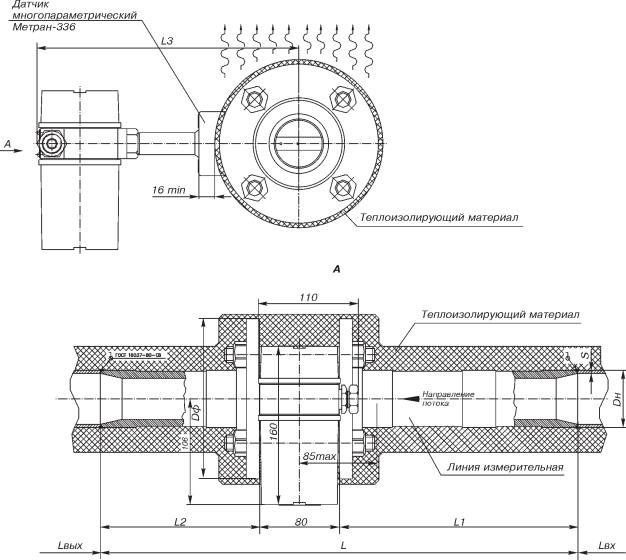

Рис.2. Монтаж датчика Метран-336 на трубопроводе.
Габаритные и установочные размеры вычислителя Метран-334 аналогичны приведенным на рис.5 в разделе Метран-331 для вычислителя Метран-333.
