Разность давлений на концах капилляра Кп определяется с помощью спиртового манометра Мн. Чем больше разность давлений, тем выше поднимается столбик спирта в трубке манометра. Шкала манометра проградуирована в относительных делениях. Для увеличения точности отсчета трубка манометра располагается не вертикально, а наклонно.

Параметры лабораторной установки: цена деления манометра, радиус R и длина капилляра l указаны на лабораторном столе.

Порядок выполнения работы

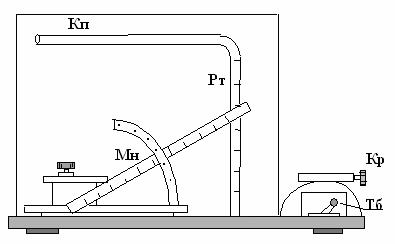

1. Капиллярный вискозиметр (рисунок 9.5) настроен и готов к измерениям.

2.Убедитесь, что кран Кр закрыт – повернут до упора по часовой стрелке.

3.Тумблером Тб включите компрессор.

4.Осторожно открывая кран Кр, установите шарик в ротаметре на деление "4" (расход воздуха 4 л/ч). Следите за тем, чтобы шарик не попал в капилляр Кп.

Рис. 9.5.

5.Измерьте манометром разность давлений ∆P.

6.Измерения проведите также для расхода воздуха от 5 до 12 л/ч, увеличивая в каждом опыте расход на 1 л/ч. Результаты измерений записывайте в табл. 9.1. Внимание! Увеличивая расход воздуха, следите, чтобы спирт, поднимаясь по трубке манометра, не достиг ее верхнего конца и не попал в резиновую трубку.
