Works/P&ID

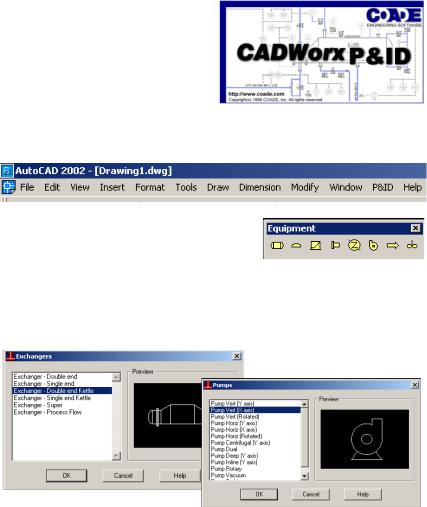

Если вы достаточно опытный пользователь ПЭВМ и предпочитаете работать с профессиональными пакетами типа AutoCad, то советуем установить программу CadWorks/P&ID, которая является продуктом отдельной фирмы , но органически встраивается в AutoCad,
добавляя к меню последнего свой собственный элемент «P&ID», как показано на следующем рисунке.
Пользуясь меню «P&ID» можно вызвать на экран дополнительные плавающие меню, например, меню Equip-
ment.
Каждый из элементов в этом меню в свою очередь вызывает серию заготовок. В качестве примера на следующем рисунке показано подменю
Equipment/Exchanger (теплообменники) и подменю Equipment/Exchanger
(насосы).
21

Если вы работаете с PRO/II
Если вы работаете с PRO/II, то, наверняка знаете, что схема процесса, созданная вами, автоматически вставляется в отчет. Однако, это не всегда очень удобно, поскольку при черно-белой печати может мешать цветовая разметка схемы.
В связи с этим следует иметь предусмотренную в PRO/II возможность сохранения схемы PFD в формате *.dxf, который «понимает» AutoCad.
Для этого в PRO/II воспользуйтесь командой File/Export и в появившемся окне выберите радио-кнопку «Flowsheet to AutoCAD DXF».
Затем в AutoCAD воспользуйтесь командой File/Open и в появившемся диалоговом окне выберите ранее сохраненный файл (для удобства можете воспользоваться фильтром *.dxf).

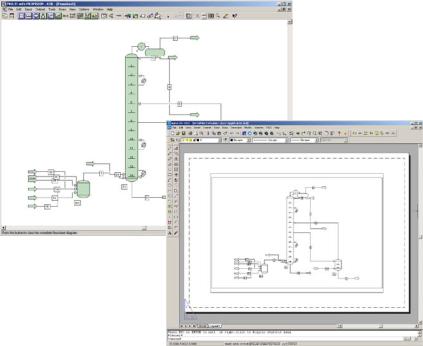

На приведенных ниже рисунках показана сначала схема процесса в PRO/II (схема взята из примера, имеющегося в библиотеке программы) и затем та же схема, открытая в AutoCAD. После этого вы можете воспользоваться всеми возможностями AutoCAD.
Схема процесса в
PRO/II
Схема того же процесса, открытая в AutoCAD.
22

Actrix Technical

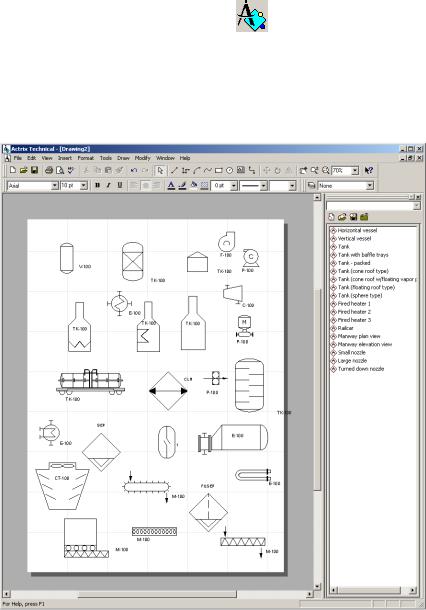

Данная программа является специализированной, предназначенной для создания схем технологических процессов. Принципы создания схем похожи на те, которые вы видели в MS Visio, но имеется своя очень богатая библиотека элементов схем. Чтобы получить некоторое представление о программе, на следующем рисунке показано рабочее окно Actrix Thecnical и некоторые элементы схем (небольшая часть из огромной библиотеки).
23
Приложение 2
Пример выполнения самостоятельного задания
Общие рекомендации
При выполнении самостоятельной работы придерживайтесь следующего порядка работы.
1.Внимательно просмотрите имеющиеся в Visio шаблоны элементов оборудования и выясните, достаточно ли их для построения схемы вашего задания.
2.Если шаблонов недостаточно, создайте требуемые шаблоны по методике, описанной в разделе «Разработка собственных форм».
3.Если вы работаете в компьютерном классе, сохранение изменений в трафарете при добавлении новых шаблонов производите только с разрешения преподавателя.
4.Перед построением схемы в соответствии с заданием предварительно установите (по согласованию с преподавателем) формат печати — A1, A2 и т.п.
5.Печать схемы в компьютерном классе выполняется только с разрешения преподавателя.
6.Выполните построение схемы и получите подтверждение преподавателя о выполнении работы.
7.Допускается по согласованию с преподавателем выполнение за-
дания в других пакетах — AutoCAD, Actrix Technical и т.п.
Задание
Нарисовать схему технологического процесса , изображенную на рисунке П2.1.
24

|
|
Продукты |
||
Воздух |
на разделение |
|||
Пар |
||||
|
|
|||
|
|
|
|
|
4 |
6 |
|
|
3 |
Олефины |
Пар |
|
1 |
3 |
|
2 |
|
|
|
|
|
|
5 |
Вода |

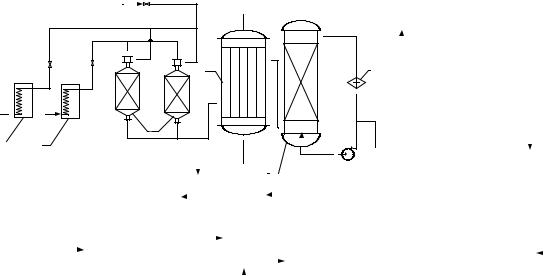

Рис. П1.1. Технологическая схема производства …………….
a)В соответствии с общими рекомендациями просмотрите шаблоны Process Equipment–Vessels (емкости) и Heat Exchanger (теплообменники). Если в вашем распоряжении имеется только стандартная библиотека форм Visio (и никто из ваших предшественников не создал шаблоны соответствующего оборудования), то вам придется прежде всего создать недостающие шаблоны (см. раздел. «Разработка собственных форм»).
В частности, в трафарете Vessels появятся шаблоны колонн, показанные на рисунке П1.2, а в трафарете Heat Exchanger будет содержать следующие шаблоны теплообменников (см.
рис. П1.3).
b)В частности, в трафарете Vessels появятся шаблоны колонн, показанные на рисунке П1.2, а в трафарете Heat Exchanger будет содержать следующие шаблоны теплообменников (см.
рис. П1.3).
c)Перетащите нужные шаблоны на рабочее поле Visio и соедините их как показано на рисунке П1.1.
d)Чтобы добавить текстовые и цифровые обозначения, выделите нужный элемент оборудования и затем дважды щелкните по его текстовому блоку. Измените текст в соответствии с рисунком П1.1.
e)Результаты работы представьте преподавателю.
25
Приложение 3
Упражнения для самостоятельной
работы
Примерные задания
Нижеприведенные задания (технологические схемы) взяты из книги
[3].Номера рисунков схем и страниц соответствуют изданию 1975 года.
1.Технологическая схема абсорбционного разделения попутного газа ([3], рис. 3).
2.Технологическая схема карболидной депарафинизации нефтепродуктов ([3], рис. 4).
3.Технологическая схема пиролиза бензина ([3], рис. 13).
4.Технологическая схема выделения бутадиена–1,3 нафракции C4 хемсорбцией.
5.Технологическая схема платформинга ([3], рис. 19).
6.Технологическая схема производства ацетилена карбидным ме-
тодом ([3], рис. 25).
7.Технологическая схема получения ацетилена окислительным пиролизом ([3], рис. 28).
8.Технологическая схема жидкофазного хлорирования парафинов или хлорпарафинов ([3], рис. 36).
9.Технологическая схема синтеза хлористого винила по комбинированному методу ([3], рис. 46).
10.Технологическая схема получения этилхлоргидрина ([3],
рис.51).
11.Технологическая схема производства этилацетата ([3], рис. 56).
12.Технологическая схема производства изопропилового спирта сернокислотной гидратацией пропилена ([3], рис. 64).
13.Технологическая схема получения этиленгликоля ([3], рис. 80).
14.Технологическая схема производства сульфинола ([3], рис. 86).
15.Технологическая схема производства алкилсульфонатов фотохимическим методом ([3], рис. 87).
16.Реакционный узел для нитрования ароматических соединений).
26
17.Технологическая схема газофазного нитрования пропана ([3],
рис. 89).
18.Технологическая схема производства высших жидких кислот окислением парафина ([3], рис. 97).
19.Технологическая схема производства адипиновой кислоты из циклогексана ([3], рис. 99).
20.Технологическая схема совместного синтеза уксусной кислоты из уксусного ангидрида ([3], рис. 100).
21.Технологическая схема производства фенола и ацетона через гидроперекись кумола ([3], рис. 102).
22.Технологическая схема производства стирола ([3], рис. 120).
23.Технологическая схема первой стадии дегидрирования парафи-
нов ([3], рис. 121).
24–27. Выберите (по согласованию с преподавателем) часть реальной технологической схемы очистки нетробензола, приведенной на рисунке П1.1.
27

Водород
Водород на сжигание
Рассол
E-15
P-149
Нитробензол Метанол
E-12
E-7
E-4
Нитробензол

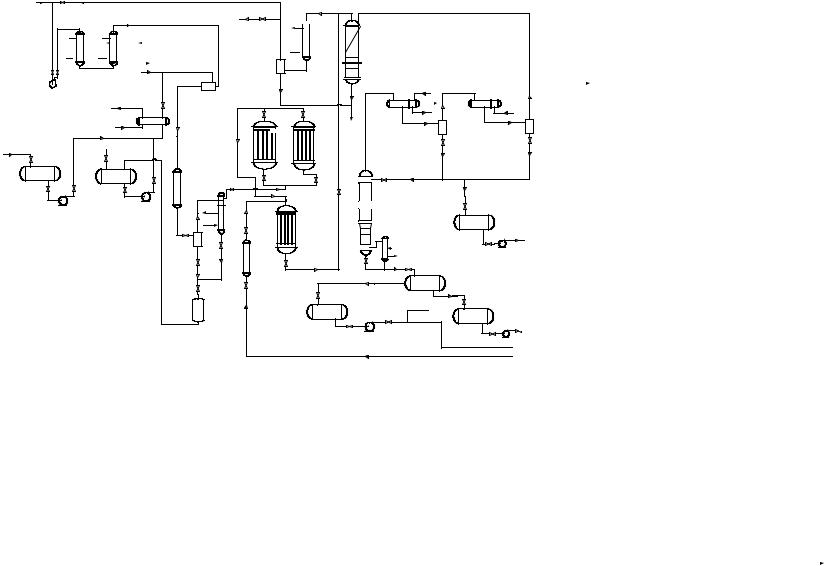

Рис. П1.1. Технологическая схема очистки нитробензола.
28
Вода оборот.
Рассол
Метанол 90.89%
Пар
E-13
На склад
На сжигание
E-9
E-10
1.Содержание
