длина контура заземления составит L = аn = 18 28 = 504 (м), что больше длины предварительно выбранного контура 114 64 м (114 2 + 64 2 = 356, м). Контур окажется на неприемлемо большом расстоянии от стен: (504 – 340)/(2·4) = 20,5 (м). Здесь 340 = 2(110 + 60) – периметр цеха в метрах.

Принимаем решение оставить первоначально принятый контур 114 64

длиной L = 356 м. При этом величина а/l = L/(nl) =356/(28·6) = 2,12, а рас-

стояние между соседними вертикальными заземлителями а = L/n = 356/20 = 12,7 (м) все-таки в несколько раз больше минимально допустимых 2,5 м (см. раздел 1).

Коэффициент использования ηв вертикальных электродов находим из табл. П.6 с помощью двойной интерполяции. Для n = 28 электродов при размещении их по контуру коэффициент использования равен:

при а/l = 2 ηв = 0,63 + ((0,58 – 0,63)/(40 – 20)) (28 – 20) = 0,61; при а/l = 3 ηв = 0,71 + ((0,66 – 0,71)/(40 – 20)) (28 – 20) = 0,69. Для а/l = 2,12: ηв = 0,61 + ((0,69 – 0,61)/(3 – 2)) (2,12 – 2) = 0,62.

В качестве горизонтального электрода связи используем круглый стальной пруток диаметром dг = 0,012 м.

Длина полосы равна периметру контура: L = 356 (м). Тогда сопротивление горизонтальной полосы связи (5):

Rг = 0,366	1120	lg	3562	= 8,20 (Ом)
	356		0,012 0,8

Из табл. П.7 находим двойной интерполяцией коэффициент использования ηг горизонтальной полосы связи. При n = 28 электродах и размещении их по контуру коэффициент использования равен:

при а/l = 2 ηг = 0,32 + ((0,30 – 0,32)/(30 – 20)) (28 – 20) = 0,304; при а/l = 3 ηг = 0,45 + ((0,41 – 0,45)/(30 – 20)) (28 – 20) = 0,418. Для а/l = 2,12 ηг = 0,304+ ((0,418 – 0,304)/(3 – 2)) (2,12 – 2) = 0,318.

Результирующее сопротивление комбинированного искусственного

заземлителя (6): Rи = RвRг/(Rвηг + Rгnηв) = 78,3 8,2/(78,3 0,318 + 8,2 28 0,62) = 3,84 (Ом).

Так как Rи меньше Rдоп, незначительно от него отличаясь, расчет можно считать завершенным.

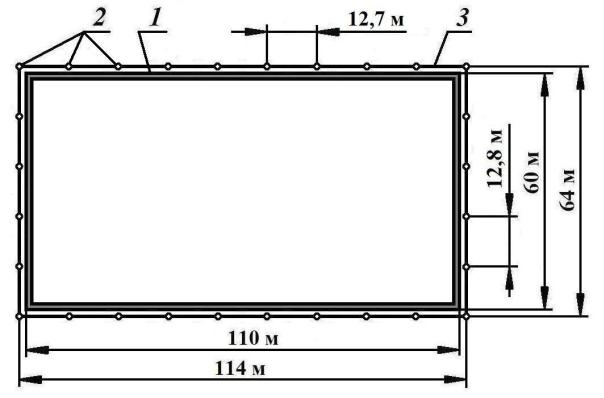

На рис. 2 представлена схема расположения заземлителей. Вертикальные электроды расположены таким образом, чтобы расстояния между ними вдоль длинной и вдоль короткой стороны здания отличались в наименьшей степени.

Рис. 2. Размещение искусственного заземлителя на плане цеха 110 60 м: 1 – стена здания; 2 – вертикальные электроды; 3 – полоса связи

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.Безопасность жизнедеятельности: учебник для вузов / С. В. Белов, А. В. Ильницкая, А. Ф. Козьяков [и др.] / Под общ. ред. С. В. Белова. 6-е

изд., испр. и доп. – М.: Высш. шк., 2006. – 616 с.

2.Безопасность жизнедеятельности в машиностроении: учебник для студ. высш. учеб. заведений / В. Г. Еремин, В. В. Сафронов, А. Г. Схиртладзе [и др.]. – М.: Издательский центр «Академия», 2008. – 384 с.

3.Бринза, В. Н. Охрана труда в черной металлургии / В. Н. Бринза, М. М. Зинковский. – М.: Металлургия, 1982. – 366 с.

4.Кораблев, В. П. Электробезопасность на предприятиях химической промышленности / В. П. Кораблев. – М.: Химия, 1991. – 238 с.

5.Королькова, В. П. Электробезопасность на промышленных предприятиях / В. П. Королькова. – М.: Машиностроение, 1970. – 522 с.

6.Охрана труда в машиностроении: учебник для машиностроительных вузов / Е. Я. Юдин, С. В. Белов, С. К. Баланцев [и др.] / Под общ. ред. Е. Я. Юдина, С. В. Белова. – 2-е изд., перераб. и доп. – М.: Машинострое-

ние, 1983. – 432 с.

7.Салов, А. И. Охрана труда на предприятиях автомобильного транспорта / А. И. Салов. – М.: Транспорт, 1985. – 351 с.

8.Правила устройства электроустановок. Раздел 1. Общие правила. Главы 1.1, 1.2, 1.7, 1.9. Раздел 7. Электрооборудование специальных уста-

новок. Главы 7.5, 7.6, 7.10. – 7-е изд. – М.: Изд-во НЦ ЭНАС, 2003. – 176 с.

9.Правила устройства электроустановок. – 6-е изд. доп. и испр. – М.: Изд-во ЗАО «Энергосервис», 2000. – 608 с.

10.Правила технической эксплуатации электроустановок потребителей. – Новосибирск: Сиб. Унив. Изд-во, 2008. – 253 с.

11.Средства защиты в машиностроении: Расчет и проектирование: Справочник / С. В. Белов, А. Ф. Козьяков, О. Ф. Партолин [и др.] / Под ред. С. В. Белова. – М.: Машиностроение, 1989. – 368 с.

ПРИЛОЖЕНИЕ

Таблица П.1

Сопротивление (Ом) растеканию зарядов металлических трубопроводов, уложенных на глубине 2 м (удельное сопротивление грунта =100 Ом м)

Длина подземного участка трубы, м		При диаметре трубы, мм
Длина подземного участка трубы, м	75		100	150
	75		100	150
100	1,9		1,7	1,5
1000	1,7		1,5	1,3
2000	1,5		1,3	1,2

Таблица П.2

Сопротивление (Ом) растеканию зарядов оболочек кабелей, уложенных на глубине 0,7 м (удельное сопротивление грунта =100 Ом м)


Длина подземного участка кабеля, м		При сечении кабеля, мм2
Длина подземного участка кабеля, м	16÷35		50÷90		120 и выше
	16÷35		50÷90		120 и выше
100	2		1,5		1,1
200	1,8		1,4		1
500	1,4		1,1		0,8
1000	1,2		0,9		0,7
					Таблица П.3
Ориентировочные значения удельных электрических сопротивлений
различных видов земель и воды
				, Ом м
Виды земель и воды				, Ом м
Торф				10÷30
Чернозём				10÷50
Известняк пористый				150÷200
Глины пластинчатые				3÷80
Глины полутвердые				40÷80
Сланцы графитовые				10÷100
Суглинок пластинчатый (влажный)				5÷40
Суглинок полутвердый (слабовлажный)				50÷150
Супесь водонасыщенная (текучая)				20÷60
Супесь влажная (пластинчатая)				100÷200
Супесь слабовлажная (твердая)				200÷400
Песок при глубине залегания вод менее 5 м				300÷700
Песок при глубине залегания вод менее 6 – 10 м				500÷1500
Известняк плотный				1000÷2000
Скальные породы				1000÷3000
Гравий, щебень				4000÷7000
Вода морская				0,2÷1
Вода речная				10÷100
Вода прудовая				40÷50
Вода грунтовая				20÷70

						Таблица П.4
	Коэффициенты сезонности ψ для однородной земли

Климатическая		Влажность земли во время измерения ее сопротивления
зона							малая
зона		повышенная	нормальная				малая
		Вертикальный электрод длиной 3 м					1,5
I		1,9		1,7			1,5
II		1,7		1,5			1,3
III		1,5		1,3			1,2
IV		1,3		1,1			1,0
		Вертикальный электрод длиной 5 м					1,3
I		1,5		1,4			1,3
II		1,4		1,3			1,2
III		1,3		1,2			1,1
IV		1,2		1,1			1,0
	Горизонтальный электрод длиной 10 м на глубине 0,7÷0,8 м						4,1
I		9,3		5,5			4,1
II		5,9		3,5			2,6
III		4,2		2,5			2,0
IV		2,5		1,5			1,1
	Горизонтальный электрод длиной 50 м на глубине 0,7÷0,8 м						3,6
I		7,2		4,5			3,6
II		4,8		3,0			2,4
III		3,2		2,0			1,6
IV		2,2		1,4			1,1
							Таблица П.5
		Наименьшие размеры заземлителей
	и заземляющих проводников, проложенных в земле

Мате-				Диаметр,	Площадь			Толщина
Мате-		Профиль сечения		Диаметр,	поперечного			стенки,
риал				мм	сечения, мм2			мм

Сталь	Круглый:
черная	для вертикальных заземлителей;			16		−		−
	для горизонтальных заземлителей			10		−		−
	Прямоугольный			−	100			4
	Угловой			−	100			4
	Трубный			32		−		3,5
Сталь	Круглый:
оцин-	для вертикальных заземлителей;			12		−		−
кован-	для горизонтальных заземлителей			10		−		−
ная	Прямоугольный			−	75			3
	Трубный			25		−		2

Таблица П.6

Коэффициенты использования ηв вертикальных электродов без учета влияния полосы связи и их количество n

	a/l				При размещении в ряд							При размещении по контуру
	a/l			ηвn			n			ηв		ηвn	n			ηв
				ηвn			n			ηв		ηвn	n			ηв
													6
	1			2		3				4		5	6			7
				1,70		2				0,85		2,76	4			0,69
				2,34		3				0,78		3,66	6			0,61
				2,92		4				0,73		5,50	10			0,55
	1			3,90		6				0,65		9,40	20			0,47
				5,90		10				0,59		16,40	40			0,41
				8,10		15				0,54		23,40	60			0,39
				9,60		20				0,48		36,00	100			0,36
				1,82		2				0,91		3,12	4			0,78
				2,61		3				0,87		4,38	6			0,73
				3,32		4				0,83		6,80	10			0,68
	2			4,62		6				0,77		12,60	20			0,63
				7,40		10				0,74		23,20	40			0,58
				10,50		15				0,70		33,0	60			0,55
				13,40		20				0,67		52,0	100			0,52
				1,88		2				0,94		3,4	4			0,85
				2,73		3				0,91		4,8	6			0,80
				3,56		4				0,89		7,6	10			0,76
	3			5,10		6				0,85		14,2	20			0,71
				8,10		10				0,81		26,4	40			0,66
				11,70		15				0,78		38,4	60			0,64
				15,20		20				0,76		62,0	100			0,62
															Таблица П.7
	Коэффициенты использования ηг горизонтального полосового электро-
					да, соединяющего вертикальные электроды

a/l							Число вертикальных электродов n
		2			4		6		8		10	20	30	50		100
					При		расположении	вертикальных электродов в ряд
1		0,85			0,77		0,72		0,67		0,62	0,42	0,31	0,21		–
2		0,94			0,89		0,84		0,79		0,75	0,56	0,46	0,36		–
3		0,96			0,92		0,88		0,85		0,82	0,68	0,58	0,49		–
					При расположении вертикальных электродов по контуру
1			–		0,45		0,40		0,36		0,34	0,27	0,24	0,21		0,19
2			–		0,55		0,48		0,43		0,40	0,32	0,30	0,28		0,23
3			–		0,70		0,64		0,60		0,56	0,45	0,41	0,37		0,33

Таблица П.8

Коэффициенты использования ηгп параллельно уложенных горизонтальных полосовых электродов

Длина поло-	Число		Расстояние между полосами, м
сы L, м	полос
сы L, м	полос	1,0	2,5	5,0	10,0	15,0
	2	0,63	0,75	0,83	0,92	0,96
15	5	0,37	0,49	0,60	0,73	0,79
15	10	0,25	0,37	0,49	0,64	0,72
	10	0,25	0,37	0,49	0,64	0,72
	20	0,16	0,27	0,39	0,57	0,64
	2	0,60	0,69	0,78	0,88	0,93
50	5	0,33	0,40	0,48	0,58	0,65
50	10	0,20	0,27	0,35	0,46	0,53
	10	0,20	0,27	0,35	0,46	0,53
	20	0,12	0,19	0,25	0,36	0,44
	5	0,30	0,36	0,43	0,51	0,57
100	10	0,17	0,23	0,28	0,37	0,44
	20	0,10	0,15	0,20	0,28	0,35
	5	0,28	0,32	0,37	0,44	0,50
200	10	0,14	0,20	0,23	0,30	0,36
	20	0,09	0,12	0,15	0,22	0,27

СПИСОК ВОПРОСОВ

кзачету по дисциплине «Безопасность жизнедеятельности» для студентов направления 151900.62 «Конструкторско-технологическое обеспечение машиностроительных производств»

(заочная форма обучения, сокращенная программа обучения)

1.Сущность, основные задачи и составляющие курса.

2.Основные термины и определения.

3.Основные пути негативного воздействия деятельности человека на окружающую среду.

4.Пути снижения негативного воздействия деятельности человека на окружающую среду.

5.Виды и характеристики труда.

6.Параметры микроклимата производственных помещений. Тепловой баланс и терморегуляция организма.

7.Нормирование метеоусловий в производственных помещениях, в т. ч. в механических цехах.

8.Характер загрязнений воздуха. Основные загрязнители в механических цехах и машиностроении в целом.

9.Нормирование содержания вредных веществ в воздухе.

10.Классификация и требования к системам вентиляции. Системы вентиляции механических цехов.

11.Расчет воздухообмена при общеобменной вентиляции.

12.Основные светотехнические величины.

13.Виды и системы освещения.

14.Основные требования к производственному освещению.

15.Электрические источники света (лампы). Светильники.

16.Нормирование искусственного освещения. Освещение механических цехов.

17.Расчет искусственного освещения.

18.Нормирование естественного освещения.

19.Электромагнитные поля и излучения: классификация, источники, характеристики и воздействие на человека.

20.Нормирование и методы защиты от электромагнитных полей. Молниезащита.

21.Особенности воздействия на человека ультрафиолетового и инфракрасного излучения. Защита от излучений оптического диапазона.

22.Виды, природа и особенности распространения ионизирующих излучений.

23.Биологическое воздействие ионизирующих излучений.

24.Характеристики дозы и активности радиоактивных веществ.

25.Нормирование дозы ионизирующих излучений.

26.Принципы защиты от ионизирующих излучений.

27.Физические характеристики шума.

28.Оценка спектра и классификация шумов.

29.Действие шума на человека. Нормирование и контроль шумов.

30.Источники шума в механических цехах. Методы борьбы с шумом. Защита от инфра- и ультразвука.

31.Вибрации: причины, источники (в т. ч. для механических цехов), характеристики, классификация и воздействие на человека.

32.Нормирование и методы снижения вибраций.

33.Действие электрического тока на организм человека. Первая помощь при поражении.

34.Основные причины поражения электрическим током. Классификация помещений по опасности поражения.

35.Анализ опасности поражения электрическим током в различных сетях. Выбор схемы сети.

36.Явления при стекании тока в землю. Напряжения шага и прикосновения.

37.Меры защиты от поражения электрическим током.

38.Защитное заземление: назначение, классификация, расчет.

39.Зануление. Обозначение систем питания электроустановок.

40.Опасные зоны и факторы для металлорежущего оборудования. Средства защиты.

41.Требования безопасности к конструкции оборудования и рабочему месту.

42.Основные опасные и вредные факторы для отдельных видов работ (токарных, фрезерных, сверлильных, шлифовальных, слесарно-сборочных). Меры защиты.

43.Безопасность в автоматизированных производствах.

44.Подъемно-транспортные устройства, основные принципы безопасности. Подъем и переноска тяжестей вручную. Требования безопасности к транспортным устройствам и таре.

45.Требования безопасности к грузоподъемным устройствам. Освидетельствование и испытания грузоподъемных машин.

46.Общие сведения о процессе горения.

47.Опасные факторы и причины пожаров. Оценка пожарной опасности производств.

48.Огнестойкость зданий и сооружений.

49.Пожарная профилактика при проектировании, строительстве и эксплуатации механических цехов и машиностроительных предприятий в целом.

50.Тушение пожаров (огнетушащие вещества и аппараты пожаротушения).

51.Чрезвычайные ситуации: основные понятия, классификация, причины, стадии развития.

52.Прогнозирование и предотвращение чрезвычайных ситуаций.

53.Обеспечение безопасности жизнедеятельности в чрезвычайных ситуациях.

54.Обеспечение устойчивости работы промышленных объектов и технических систем (в т. ч. механических цехов и машиностроительных предприятий в целом ) в чрезвычайных ситуациях.

55.Правовые и организационные вопросы охраны труда: законодательство, нормативнотехнические основы, контролирующие органы.

56.Правовые и организационные вопросы охраны окружающей среды: законодательство, контролирующие органы, экологическая экспертиза.

57.Правовые вопросы и организация действий в условиях чрезвычайных ситуаций. Гражданская оборона.

ЛИТЕРАТУРА:

1.Безопасность жизнедеятельности: Учеб. для студ. вузов / Под общ. ред. С.В. Белова. Изд. 6-е, испр. и доп. – М.: Высшая школа, 2006. – 615 с.

2.Безопасность жизнедеятельности в машиностроении: Учеб. для студ. вузов / В.Г. Еремин

идр. – М.: Академия, 2008. – 381 с.

3.Мастрюков Б.С. Безопасность в чрезвычайных ситуациях: Учеб. для студ. вузов. – М.:

Академия, 2003. – 333 с.

4.Атаманюк В.Г. и др. Гражданская оборона. Учеб. для вузов / В.Г. Атаманюк, А.Г. Ширшев, Н.И. Акимов. Под ред. Д.И. Михайлика. – М.: Высш шк., 1986. – 207 с.

5.Охрана труда в машиностроении: Учебн. для машиностроительных вузов / Е.Н. Юдин, С.В. Белов, С.К. Баланцев и др. Под ред. Е.Я. Юдина, С.В. Белова. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1988. – 432 с.

6.Справочная книга по охране труда в машиностроении / Г.В. Бектобеков, Н.Н. Борисова, В.И. Коротков и др.; Под общ. ред. О.Н. Русака. – Л.: Машиностроение, 1989. – 541 с.

7.Средства защиты в машиностроении: Расчет и проектирование: Справочник / С.В. Белов, А.Ф. Козьяков, О.Ф. Партолин и др. Под ред. С.В. Белова. – М.: Машиностроение, 1989. – 368 с.

8.Дородникова И.М., Голованчиков А.Б. Правовые вопросы обеспечения безопасности жизнедеятельности в условиях производства: учеб. пособие. Волгоград, ВолгГТУ, 2009. – 56 с.

9.Субботин В.Е. Безопасность жизнедеятельности в условиях чрезвычайных ситуаций:

учеб. пособие. – Волгоград, ВолгГТУ, 1994. – 110 с.

10.Субботин В.Е., Гречишникова Л.В. Устойчивость работы предприятий в чрезвычайных ситуациях: учеб. пособие. – Волгоград, ВолгГТУ, 2003. – 97 с.

11.Сидоров В. Н. Безопасность труда при работе на металлообрабатывающих станках. – Л.:

Лениздат, 1985. – 216 с.
