4. КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Приведите общую классификацию электромагнитных полей и из-

лучений.

2. Как воздействуют на человека постоянные электрические и маг-

нитные поля, поля токов промышленной частоты?

3.Каким образом нормируется ПДУ для постоянных полей?

4.Как нормируются поля токов промышленной частоты?

5.Приведите классификацию ЭМП радиочастот. Назовите границы

(по частотам и длинам волн) диапазонов ЭМП радиочастот.

6. Как воздействуют на человека ЭМП радиочастотного диапазона?

8.Какие зоны воздействия выделяют вокруг источника переменных

ЭМП?

9.Какие параметры нормируются для ЭМП частотой 10÷30 кГц?

Почему ?

10. Какие параметры нормируются для ЭМП частотой 30 кГц÷300

МГц? Почему?

11. Какой параметр нормируется для ЭМП частотой 300 МГц÷300

ГГц? Почему?

12. Назовите особенности нормирования для систем сотовой связи,

микроволновых печей, других бытовых электроприборов.

13. Воздействию каких ЭМП подвергается человек при работе с ПЭВМ? Какие параметры поля должны при этом контролироваться? Ка-

кова величина норм?

14.Назовите основные меры защиты от воздействия переменных ЭМП, приведите классификацию защитных экранов.

15.Какими показателями оценивается эффективность экранирова-

ния?

16. Какова эффективность защиты экранами различных типов?

21

5.СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.Безопасность жизнедеятельности: учебник для вузов / С. В. Белов, А. В. Ильницкая, А. Ф. Козьяков [и др.] / Под общ. ред. С. В. Белова.

6-е изд., испр. и доп. – М.: Высш. шк., 2006. – 616 с.

2.Макаров, Г. В. Охрана труда в химической промышленности / Г. В. Макаров [и др.]. – М.: Химия, 1989. – 496 с.

3.Охрана труда в машиностроении: учебник для машиностроительных вузов / Е. Я. Юдин, С. В. Белов, С. К. Баланцев [и др.] / Под ред. Е. Я. Юдина, С. В. Белова. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1983. – 432 с.

4.Салов, А. И. Охрана труда на предприятиях автомобильного транспорта / А. И. Салов. – М.: Транспорт, 1985. – 351 с.

5.Справочная книга по охране труда в машиностроении / Г. В. Бектобеков, Н. Н. Борисова, В. И. Коротков [и др.] / Под общ. ред. О. Н. Русака. – Л.: Машиностроение. Ленингр. отд-е, 1989. – 541 с.

6.ГОСТ 12.1.002-84 «Система стандартов безопасности труда. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля».

7.ГОСТ 12.1.006-84 «Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля».

8.ГОСТ 12.1.045-84 «Система стандартов безопасности труда. Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля».

9.Санитарно-эпидемиологические правила и нормативы СанПиН

2.2.4.1191-03 «Физические факторы производственной среды. Электромагнитные поля в производственных условиях».

10. СН № 2971-84 «Санитарные нормы и правила защиты населения

22

от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты».

11. Санитарно-эпидемиологические правила и нормативы СанПиН

2.1.8/2.2.4.1383-03 «Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов».

12.МСанПиН 001-96 «Межгосударственные санитарные нормы допустимых уровней физических факторов при применении товаров народного потребления в бытовых условиях».

13.Гигиенические нормативы ГН 2.1.8/2.2.4.019-94 «Временно допустимые уровни (ВДУ) воздействия электромагнитных излучений, создаваемых системами сотовой связи».

14.СН № 2666-83 «Предельно допустимые уровни плотности потока энергии, создаваемой микроволновыми печами».

15.Санитарные правила и нормы СанПиН 2.2.2/2.4.1340-03 «Гигиенические санитарные требования к персональным электронно-

вычислительным машинам и организация работы».

Андрей Александрович Липатов

ИССЛЕДОВАНИЕ ЗАЩИТЫ ОТ МИКРОВОЛНОВОГО ИЗЛУЧЕНИЯ

Методические указания к лабораторной работе

Темплан 2009 г. Поз. № .

Тираж 150 экз. Заказ .

Волгоградский государственный технический университет 400131, г. Волгоград, пр. Ленина, 28.

РПК "Политехник"

Волгоградского государственного технического университета. 400131, г. Волгоград, ул. Советская, 35.

23

ПРИЛОЖЕНИЕ 1

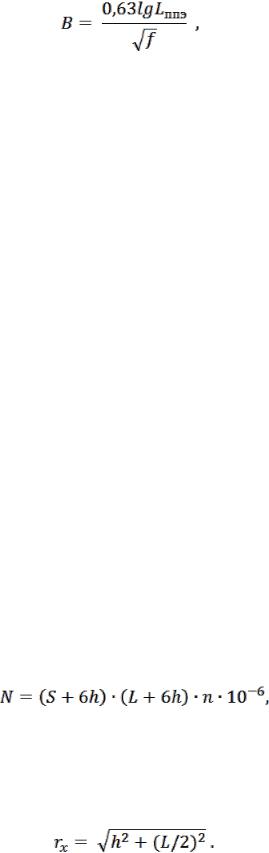

Расчет толщины сплошного алюминиевого экрана для защиты от электромагнитных полей и излучений диапазона 300 МГц-300 ГГц

где В – толщина сплошного алюминиевого экрана (см); LППЭ – уровень снижения интенсивности поля, выраженный через плотность потока энергии (дБ); f – частота излучения (принять f = 2,45∙109 Гц).

Сопоставить найденную величину В с оптимальным значением толщины сплошного алюминиевого экрана по ГОСТ (Вопт ≥ 0,05 см).

ПРИЛОЖЕНИЕ 2.

Расчеты молниезащиты

Задание №1. Спроектировать одиночный стержневой молниеотвод

для защиты от прямых ударов молнии производственного здания (определить высоту молниеотвода и размеры зон защиты).

Исходные данные:

-здание расположено в г. Волгограде;

-параметры здания объекта: высота h = 17 м, длина L = 28 м, ширина S = 15 м;

-категория предприятия по молниезащите II (для защиты от ударов молнии

объектов II категории применяют отдельно стоящие или установленные на защищаемом объекте не изолированные от него стержневые и тросовые молниеотводы); - тип зоны защиты объекта от прямых ударов молний – Б (вероятность защиты

не менее 95-99,5 %).

Решение. Для защиты зданий от прямых ударов молний, вторичных проявлений молнии и заноса высокого потенциала используются молниеотводы. Молниеотвод включает в себя: опору, молниеприемник (воспринимает на себя разряд молнии), заземлитель (отводит ток в землю) и токоотвод (соединяет молниеприемник с заземлителем).

Расчет молниезащиты проводится в соответствии с РД 34.21.122-87,

СО 153-24.21.122-03 и СН 305-77.

1) Определить ожидаемое число поражений объекта молнией в течение года при отсутствии молниеотвода:

где S – ширина защищаемого объекта, м; h – высота объекта, м; L – длина объекта, м; n

– среднегодовое число ударов молний на 1 км2 земной поверхности (по карте среднегодовой продолжительности гроз интенсивность грозовой деятельности в Волгоградской области составляет n = 4).

2) Рассчитать радиус защиты на высоте защищаемого объекта rx (м):

24

3)Определить необходимую высоту стержневого молниеотвода H (м) по формуле:

4)Вычислить геометрические размеры зоны защиты:

где – высота конуса защиты, м; – радиус зоны защиты на уровне земли, м.

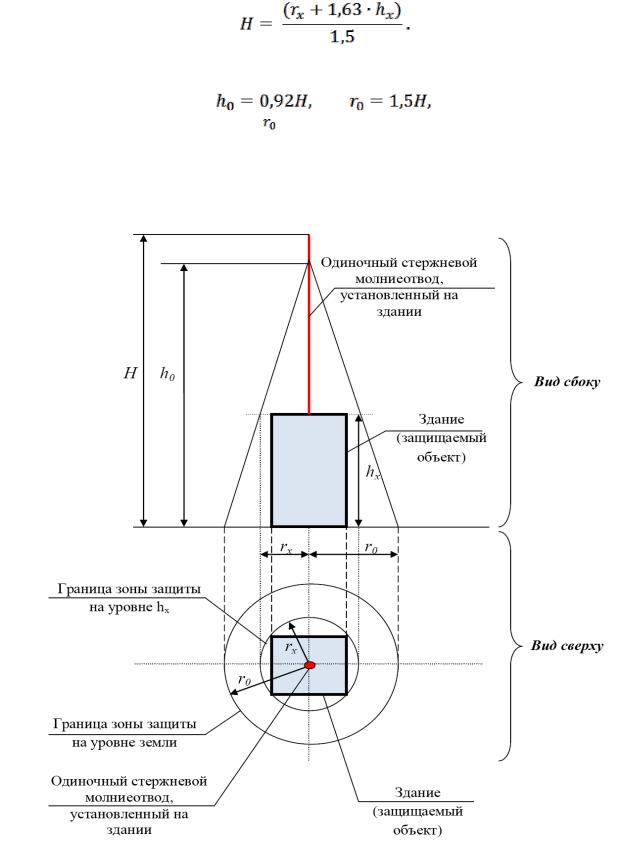

5) Привести схему зоны защиты стержневого молниеотвода, установленного на здании, с нанесением конкретных размеров зон защиты (рисунок).

Рисунок – Зона защиты одиночного стержневого молниеотвода (конус)

25

Задание №2. Спроектировать одиночный тросовый молниеотвод для защиты от прямых ударов молнии производственного здания.

Исходные данные:

-программа для онлайн-расчета: http://www.online-electric.ru/light/light.php

-шаг 1: тип здания – прямоугольной формы; длина здания А = 40 м; ширина

здания В = 20 м; максимальная высота hx = 15; отметить точкой ● Одиночный тросовый молниеотвод (рис. 5); по карте средней за год продолжительности гроз в часах (рис. 8) определить конкретно для Волгограда среднегодовую продолжительность гроз и удельную плотность ударов молнии в землю n, 1/(км2∙год), среднюю продолжительность (tср) гроз в год принять равной tср = 50;

-шаг 2: отметить точкой ● Здания и сооружения или их части, помещения которых согласно ПУЭ относятся к зонам классов В-I и В-II (выделяются горючие газы или пары легковоспламеняющихся жидкостей, горючие пыли и волокна);

-шаг 3, шаг 4: сформировать отчет и полностью его распечатать.

26

ПРИЛОЖЕНИЕ 3

Оформление титульного листа

Министерство образования и науки Российской Федерации ФГБ ОУ ВПО «Волгоградский государственный технический университет»

Факультет технологии пищевых производств Кафедра «Промышленная экология и безопасность жизнедеятельности»

ЛАБОРАТОРНАЯ РАБОТА

по курсу «Безопасность жизнедеятельности» на тему:

«Исследование защиты от микроволнового излучения»

Выполнил:

студент группы ____

Ф.И.О. (полностью).

Проверил:

Ф.И.О. преподавателя, должность.

Волгоград 20_

27
