Диффузное отражение
Диффузное отражение возникает в том случае, когда выполняются соотношения
ℓ ; h , (2)
При диффузном отражении отражатель рассеивает падающую на него энергию во всех направлениях (рис. 4, 5, 6). В отличие от зеркальной такую поверхность иногда называют матовой, шероховатой. Для матовой поверхности законы отражения установлены Ламбертом. Они справедливы для дальней зоны, т.е. для таких расстояний, при которых угловые размеры отражателя близки к нулю. Законы Ламберта иллюстрируются рис. 4 и 5.

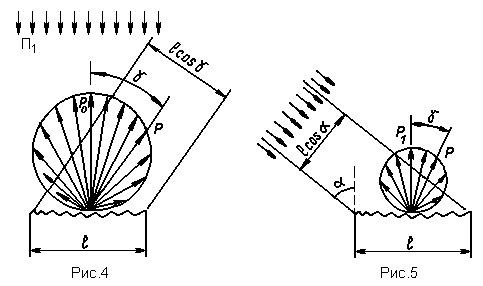

Если поток излучения падает нормально к матовой поверхности, то мощность вторичного излучения под углом к нормали пропорциональна cos (рис. 4)
P = P0 · cos . (3)
В полярной системе координат косинусоида (её половина, соответствующая верхней полусфере) изображается шаром. Физический смысл формулы (3) тривиален: в направлении размер ℓ проектируется как ℓ·cos, при этом пропорционально cos в направлении убывает размер излучающей площадки и мощность излучения.
Если поток излучения падает под углом к поверхности (рис. 5), то
P = P1 · cos ,
где P1 = P0 · cos . Следовательно,
P = P0·cos·cos. (4)
Здесь P0- мощность, которую принимал бы приёмник, находящийся в «зените», если бы площадка облучалась тоже с «зенита».
Физический смысл формулы (4) состоит в том, что с увеличением уменьшается перехватываемый поверхностью падающий поток, отчего уменьшается её освещённость и, как следствие, яркость. Это уменьшение излучаемой мощности на рис. 5 условно отмечено уменьшением радиуса сферы.
Отражающая по Ламберту поверхность является идеализацией, к которой можно приблизиться искусственно, но которая не существует в естественных условиях.. На практике размеры неровностей у одной и той же поверхности могут иметь широкий диапазон значений, поэтому реальные поверхности обычно дают смешанное отражение, в котором есть и диффузная и зеркальная компоненты (рис. 6).
Диффузно отражающая поверхность создаёт вторичное излучение во всех направлениях, в том числе и в сторону радиолокатора. На экране РЛС такая поверхность изображается светлой, причём интенсивность свечения будет зависеть от угла падения радиоволны. Для земной поверхности наиболее характерным является диффузное отражение (в основном, за счёт растительности).
