Отчёт по лабораторной работе № 6

по дисциплине «Электротехника»

Трехфазная цепь при соединении приемников треугольником

Выполнили: студентки группы ИВТ-10д ______________ Гудовщикова К.А.

Дата сдачи «____» _________ 20__ г

Проверил: старший преподаватель _____________ Язев В.А.

Оценка «___________________»

Дата проверки «____» _________ 20__ г

Березники, 2011

Перечень приборов:

1. Трехфазный источник переменного тока с U_Ф = 30 В, U_л = 52 В

2. Мультиметр – 3 шт.

3. Магазин сопротивлений – 3 шт.

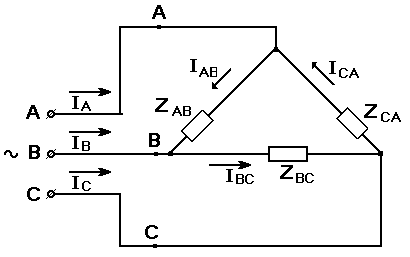

Рис.1 Трехфазная цепь при соединении потребителей треугольником

Согласно первому закону Кирхгофа:

IA + ICA - IAB = 0	IB + IAB - IBC = 0	IC + IBC – ICA = 0

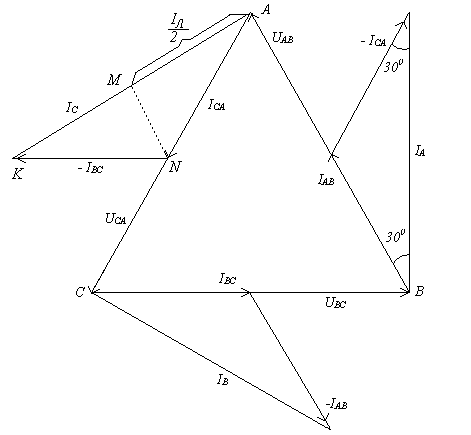

Рис.2 Векторная диаграмма при равномерной активной нагрузкой

Примечание:

первый опыт – нагрузка симметричная Z_AВ = Z_BС = Z_CА.

второй опыт - нагрузка несимметричная Z_AВ ≠ Z_BС ≠ Z_CА.

третий опыт – обрыв одного из фазных проводов Z_AВ = ∞ или Z_BС = ∞ или Z_CА = ∞.

четвертый опыт – нагрузка симметричная Z_AВ = Z_BС = Z_CА (обрыв одного из линейных проводов).

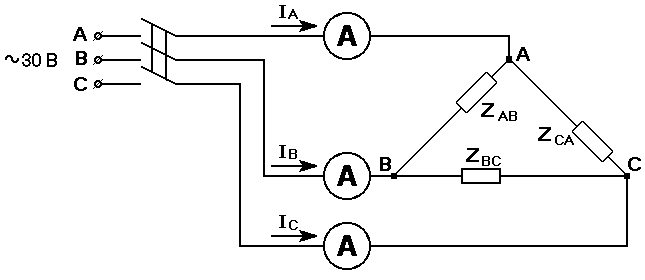

Рис.3а Электрическая схема для измерения линейных токов

Рис. 3б Электрическая схема для измерения фазных токов

№ п/п	Нагрузка	Измерить									Вычислить
		UAB	UВС	UСА	IA	IB	IC	IAB	IBC	ICA	PAB	PBC	PCA	P
		B	B	B	A	A	A	мA	мA	мA	Вт	Вт	Вт	Вт
1	ZAB= 350 ZBC= 350 ZCA= 350	53	52,4	53,7	0,25	0,24	0,25	148	148	149,7	7,844	7,755	8,039	23,638
2	ZAB= 350 ZBC= 410 ZCA= 350	53	52,6	53,6	0,25	0,22	0,23	147,9	127,2	149,6	7,839	6,691	8,019	22,548
3	ZAB= 350 ZBC= ∞ ZCA= 350	53,1	0	53,4	0,25	0,18	0,14	148,3	0	150	7,875	0	8,01	14,761
4	ZAB= 350 ZBC= 350 ZCA= 350	26,3	26,2	53,6	0,22	0	0,21	74,7	74,9	149,7	1,965	1,962	8,024	11,951

Ответы на вопросы:

• Какое соединение трехфазной цепи называют соединением в треугольник?

Треугольник — такое соединение, когда конец первой фазы соединяется с началом второй фазы, конец второй фазы с началом третьей, а конец третьей фазы соединяется с началом первой.

• Чему равно отношение при соединении в треугольник линейных и фазных напряжений, линейных и фазных токов?

Соотношение линейного и фазного токов:

Соотношение линейного и фазного напряжений:
