Лабораторная работа № 1

Законы Кирхгофа

Ответить на вопросы

Что называется ветвью, узлом, контуром?
Как читается первый закон Кирхгофа?
К какому участку электрической цепи он применим?
Как читается второй закон Кирхгофа?
К какому участку цепи он применим?

Перечень приборов

Два источника энергии – 4,5 В.
Мультиметр – 3 шт.
Три магазина сопротивлений.

Краткие теоретические сведения

Для расчета электрических цепей любой конфигурации и сложности часто используются законы Кирхгофа, являющиеся следствием закона сохранения энергии.

Первый закон Кирхгофа применяется к узлам электрической цепи и формулируется следующим образом: в узле электрической цепи алгебраическая сумма токов равна нулю.

(1)

В эту сумму токи входят с разными знаками в зависимости от их направления по отношению к узлу: токи, направленные к узлу, принято считать положительными, а токи, направленные от узла – отрицательными. С учетом этого положения можно дать другую формулировку первого закона Кирхгофа: сумма токов, направленных к узлу электрической цепи, равна сумме токов, направленных от этого узла.

Второй закон Кирхгофа применяется к контурам электрических цепей и выражает баланс напряжений в них: в любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на сопротивлениях, входящих в контур.

(2)

При составлений уравнений по второму закону Кирхгофа ЭДС, направление которой совпадает с направлением произвольно выбранного обхода контура, учитывается со знаком «+», при несовпадений этих направлений – со знаком «-«. Если направление тока в сопротивлении совпадает с направлением обхода, то падение напряжения на этом сопротивлении учитывается со знаком «+», если не совпадает – со знаком «-».

План работы

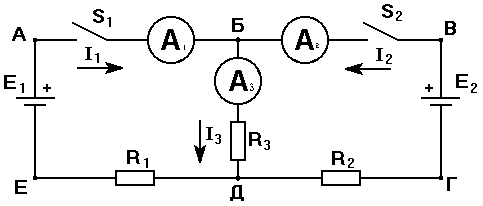

Определить размещение приборов на столе, ключи S1 и S2 установить в положение «отключено». Собрать электрическую схему цепи (рис. 1).
Установить на магазинах сопротивлений заданные преподавателем параметры сопротивлений и их данные записать в таблицу №1.
Предъявить собранную схему для проверки преподавателю.
Измерить переносным вольтметром ЭДС источников и записать в таблицу №1.
Включить ключ S1, S2 отключен, проверить работу приборов (если требуется – изменить полярность).
Записать показания амперметров А1 и А2 в таблицу №1 (контур АБДЕА).
Для контура АБДЕА составить уравнение по второму контуру Кирхгофа и определить внутреннее сопротивление источника Е1. Результаты записать в таблицу № 1.
Отключить ключ S1, включить S2, проверить работу приборов.
Записать показания приборов А1 и А2 в таблицу №2 (контур БВГДБ).
Для контура БВГДБ составить уравнение по второму закону Кирхгофа. Пользуясь составленным уравнением, определить внутреннее сопротивление Источника Е2. Результат записать в таблицу 1.
Включить ключи S1 и S2, проверить работу приборов
Записать показания приборов А1 и А2 в таблицу №1 (контур АВГЕА).
Для контура АВГЕА составить уравнение по второму закону Кирхгофа, подставить числовые значения и убедиться, что Е=IR.
На основании опытных данных произвести проверку законов Кирхгофа. Результаты записать в таблицу № 1.
